一级公路圆管涵及八字墙设计通用图纸构造图及布置图

附件详情

  • 钢筋混凝土圆管涵
  • 孔径0.75米斜管节钢筋构造图
  • 孔径0.75米直管节钢筋构造图
  • 孔径1.00米斜管节钢筋构造图
  • 孔径1.00米直管节钢筋构造图
  • 孔径1.25米斜管节钢筋构造图
  • 孔径1.25米直管节钢筋构造图
  • 孔径1.50米斜管节钢筋构造图
  • 孔径1.50米直管节钢筋构造图
  • 八字墙洞口尺寸图
  • 钢筋混凝土圆管涵说明

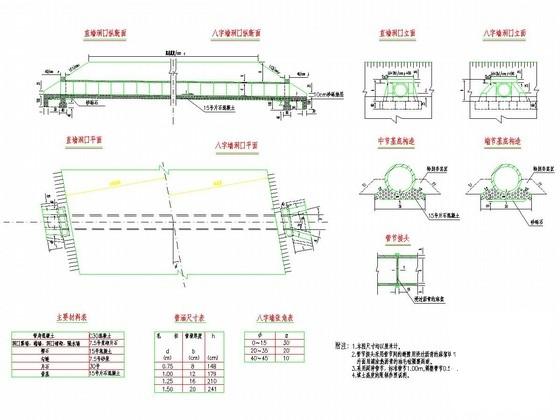

  • 钢筋混凝土圆管涵一般布置图
  • 倒虹吸圆管涵一般布置图

附件详情

设计依据:
1.交通部颁公路工程技术标准JTG B01-2003.
2.交通部颁《公路桥涵设计通用规范》JTG D60-2004.
……
技术指标:
1.设计荷载:公路一级,公路二级
2.孔径单:孔圆管涵0.75、1.00、1.25、1.50米。
3.管顶填土高度:0.5~10.0米
4.斜度:0度,10度,20度,30度,40度,50度。
……
设计要点:
1.本标准图采用容许应力极限应力两种方法分别对截面进行了应力与裂缝计算。
2.活载计算理论 按刚性管节计算即不考虑管节的变形 也不考虑涵洞顶土柱和周围填土间的摩擦力 采用角度分布法计算 半无限弹性体理论核算。
3.管节配筋按纯弯板断面分析 采用双向配筋管壁设置内外圈两层钢筋管节配筋由裂缝控制设计。
4.暗涵的公路一级和二级荷载计算基本相同,所以采用同一套规范。
5.土重 按土柱理论计算,土容重18KN/m3,内摩擦角35度。
6.中节基础采用砂砾石;端节基础上层采用15号片石混凝土,下层采用砂垫层铺砌。
……
共12张,。

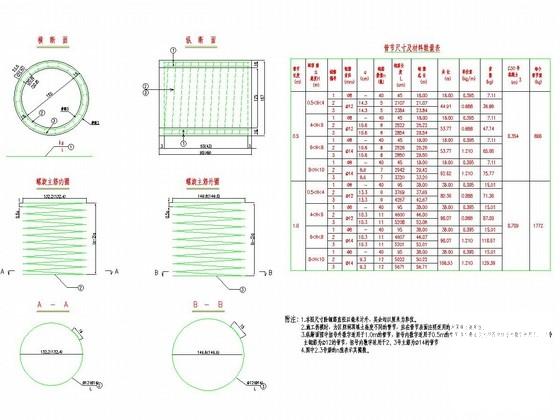

孔径1.50米直管节钢筋构造图

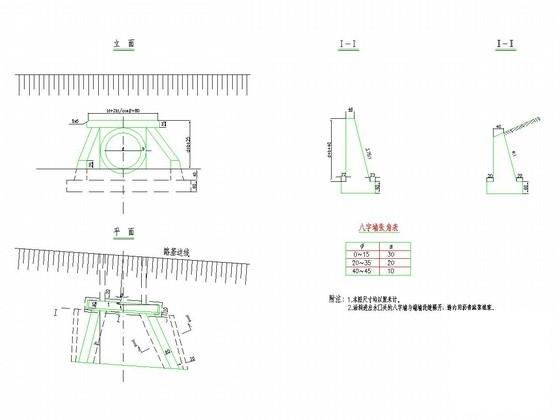

八字墙洞口尺寸图

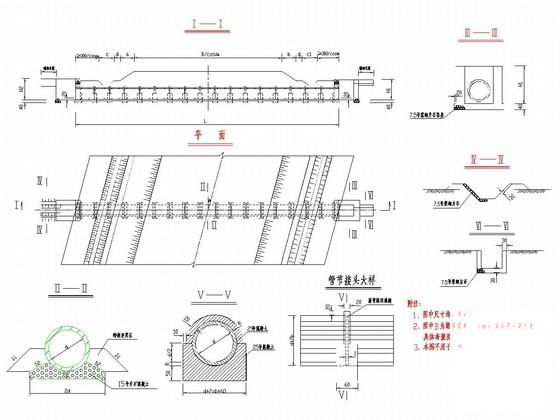

倒虹吸圆管涵一般布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 公路圆管涵设计图 - 1
    公路圆管涵设计图 - 1
  • 公路圆管涵设计图 - 2
    公路圆管涵设计图 - 2
  • 公路圆管涵设计图 - 3
    公路圆管涵设计图 - 3
  • 公路圆管涵设计图 - 4
    公路圆管涵设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
