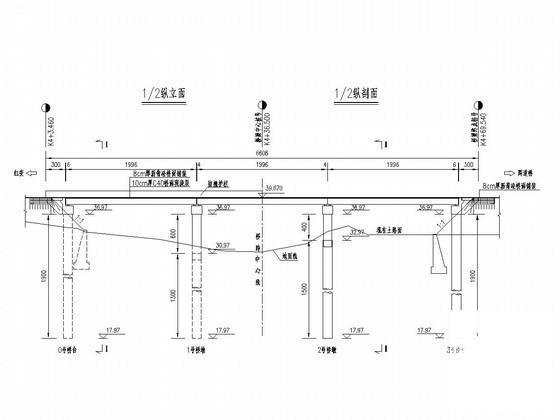

3×20m预应力钢筋混凝土空心板桥桥型总体布置图纸

附件详情

上部结构采用3×20 m的预应力钢筋混凝土空心板，下部结构桥台采用桩接盖梁形式，桥墩采用桩柱式。桥长为68.08 m，桥宽为12.0m。 【技术标准】 1．荷载等级：公路-Ⅱ级。 2．桥面宽度：0.50 m（防撞护栏）+11.0 m（车行道）+0.50 m（防撞护栏）=12.0 m。 3．桥面纵横坡：无纵坡，横坡为2.0%。
4．桥下河流不通航。
【设计要点】
1．上部结构
本桥跨径为3×20 m的正交的预应力空心板。在两侧桥台处各设置一道伸缩缝。空心板中板宽度为1.24 m，边板宽度为1.62 m，全桥由7块中板和2块边板组成。桥面铺装采用10 cm厚C40防水混凝土与8 cm厚沥青混凝土，桥面横坡通过墩台盖梁垫层形成2. 0%的双向横坡。
2．下部构造
桥台采用桩接盖梁形式；桥墩采用桩柱式。柱直径为1.3 m，桩基直径为1.4 m。
3．其它
台后设置5 m长的搭板。桥台两侧设锥坡防护，也可根据实际情况采用其它可靠的防护措施。
……
共1张（20）
