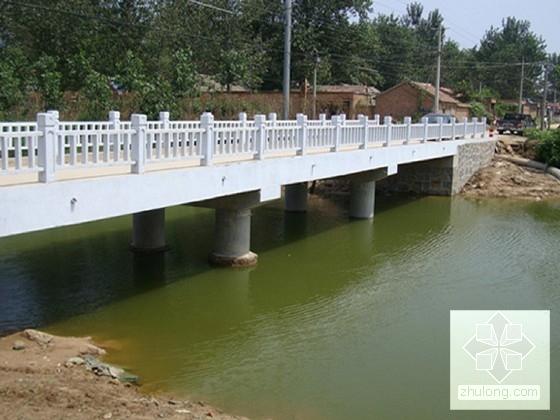

3×13预应力空心板桥施工图纸全套45张

资料简介
赚取积分

位置：湖北
编制时间：近代
跨径大小和多跨总长：13m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

说明书
全桥工程数量表
桥位平面布置图
工程地质剖面图
桩位坐标图
桥型布置图
上部构造横断面图
空心板一般构造图（二）
边板普通钢筋构造图（二）
中板普通钢筋构造图（二）
空心板预应力钢筋构造图
空心板板端加强钢筋构造图
空心板绞缝钢筋构造图
封锚端钢筋构造图
支座预埋钢板布置图
支座安装示意图
支座垫石钢筋网构造图
锚栓钢筋构造图
桥面铺装钢筋构造图
桥面连续钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台挡块钢筋构造图
桥台耳背墙钢筋构造图
桥台桩基础钢筋构造图
桥墩一般构造图
桥墩盖梁钢筋构造图
桥墩挡块钢筋构造图
桥墩墩柱钢筋构造图
桥墩桩基础钢筋构造图
桩基检测管布置图
桥面排水示意图
扶手式栏杆构造图
人行道板布置图（二）
D40伸缩缝构造图
桥台搭板一般构造图
桥台搭板钢筋构造图
桥台锥坡布置图
工程进度图

附件详情

荷载等级:公路－Ⅰ级；桥梁宽度：净18+2×3.0m，桥梁全长：44.04米
桥面横坡：行车道双向2%；设计洪水频率：1/100；地震动峰值加速度系数：0.05g
上部结构采用预应力混凝土(后张)简支空心板，桥面连续；下部结构采用柱式墩，墩台采用桩基础。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡0%。桥台采用GJZF/4200x250x44型四氟滑板式橡胶支座；桥墩采用GJZ200x250x42型板式橡胶支座；0、3号桥台采用QMF-40伸缩缝。台后搭板长度为6m。在短边距板端1300mm位置，有铰缝一侧设80×25mm预留孔，对于边板，在悬臂根部设80×40mm的预留孔，以便于空心板的吊装。
……
共计45张，

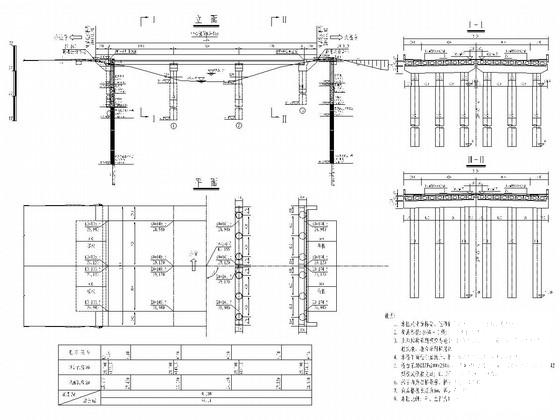

桥型布置图

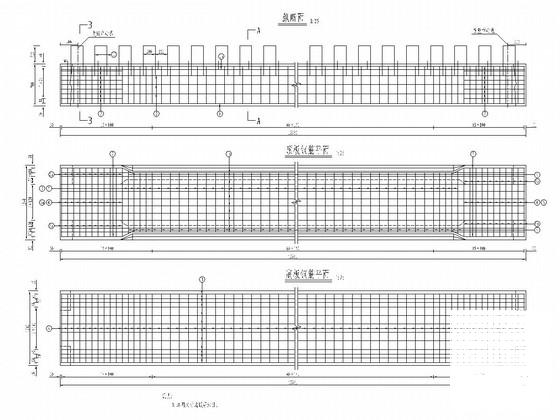

中板普通钢筋构造图（一）

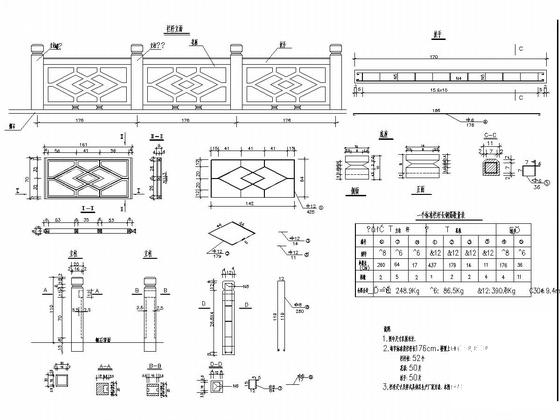

扶手式栏杆构造图

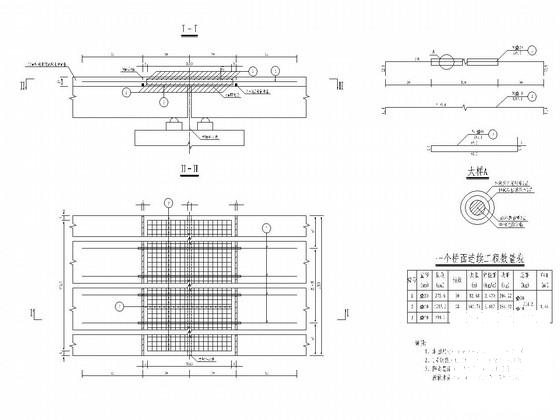

桥面连续钢筋构造图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
