城市预应力混凝土空心板桥CAD施工图纸设计32张
附件详情
- 桥梁 设计说明
- 桥梁工程数量表
- 桥位平面图
- 桥型布置图
- 桥面铺装及横向布置图
- 空心板中板一般构造图
- 空心板边板一般构造图
- 中板钢筋构造图
- 边板钢筋构造图
- 中板预应力钢束布置图
- 边板预应力钢束布置图
- 桥面连续钢筋构造图
- 伸缩缝一般构造图
- 支座一般构造图
- 人行道块件一般构造图
- 人行道块件钢筋构造图
- 栏杆一般构造图
- 3米绿化带盖板一般构造图
- 3米绿化带盖板钢筋构造图
- 4米绿化带盖板一般构造图
- 4米绿化带盖板钢筋构造图
- 机动车道桥台一般构造图
- 机动车道台帽钢筋构造图
- 非机动车道桥台一般构造图
- 非机动车道台帽钢筋构造图
- 桥台搭板一般构造图
- 机动车道桥台搭板钢筋构造图
- 非机动车道桥台搭板钢筋构造图
- 锥坡一般构造图
- 踏步和上下游护坡一般构造图
附件详情
技术标准：
设计基准期：100年。
设计荷载：城市-A级
桥面宽度：5.5m（人行道）+5m（非机动车道）+4m（绿化带）+11.5m（机动车道）+3m（中央绿化带）+11.5m（机动车道）+4m（绿化带）+5m（非机动车道）+5.5m（人行道），设计桥梁全宽55m。
……
桥型结构：
上部结构：采用一跨22.5米预应力砼
空心板桥
，桥梁全长32.5米；
下部结构：采用重力式U型桥台扩大基础。
……
共32张。

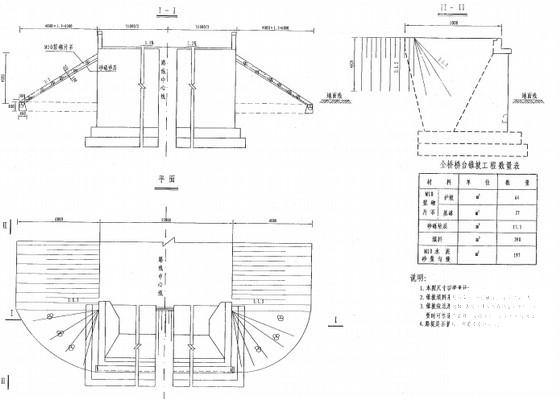

锥坡一般构造图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图
以上是部分截图，请下载附件后查看完整高清内容
