城市次干路照明工程施工大样图设计平面布置图及系统图

附件详情

  • 资料目录
  • 设计说明
  • 区位图
  • 供电总平面图
  • 箱变10/0.4kV单线系统图
  • 电照标准横断面图
  • 电缆排管大样图
  • 路灯手孔井大样图
  • 灯杆基础大样图
  • 箱变基础大样图
  • 电照 平面布置图

附件详情

本图纸为城市次干路照明工程施工图设计,共计18张,包括车行道照明和人行道照明设计。 …… 本道路为城市次干路,全长1053.672m,设计速度40km/h。标准路幅宽26m,双向四车道,其中两侧车行道宽各8m,两侧人行道宽各5m。 横断面设计: 标准路幅宽度为26m,双向四车道,路幅具体分配如下:
B=5m(人行道)+8m(车行道)+8m(车行道)+5m(人行道)=26.0m
道路横坡:车行道向外1.5%,人行道向内2.0%。
……
道路等级:城市次干路
交通量饱和设计年限(年):15
沥青混凝土路面设计使用年限(年):10
设计行车速度(km/h):40
停车视距:≥40m
路面结构设计荷载:BZZ-100型标准车
……
照明布置方式:
本道路仅设计功能照明,包括车行道照明和人行道照明。
采用双臂双灯沿两侧人行道布置,路灯距路缘石1米,直线标准段灯杆间距最大为30m,曲线路段(R<1000m)及加宽段加密布置。
……
共18张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

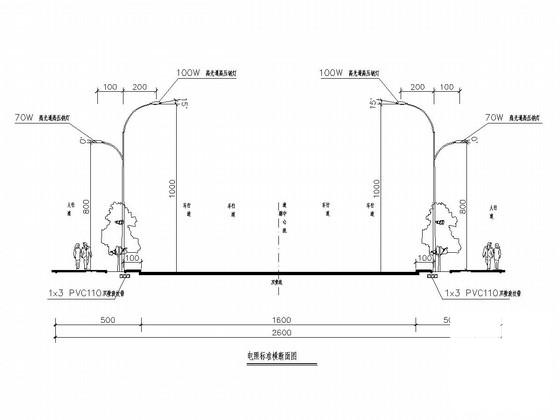

  • 城市次干路照明大样图 - 1
    城市次干路照明大样图 - 1
以上是部分截图,请下载附件后查看完整高清内容
