城市次干路全套CAD施工大样图设计59张（道路排水）
附件详情
- 道路工程
- 道路区域位置图
- 道路设计说明
- 道路工程数量表
- 道路平面图
- 直曲表
- 逐桩坐标表
- 纵断面设计图
- 路幅标准横断面图
- 路基标准横断面图
- 路拱大样图
- 横断面设计图
- 土石方数量表
- 路面结构设计图
- 人行道布置图
- 无障碍通道设计图
- 盲道 平面布置图
- 导向设施块材构造图
- 树池大样图
- 水沟大样图
- 检查井周围路面加固图
- 交叉口设计图
- 排水工程
- 排水设计说明
- 排水服务面积图
- 综合管网标准横断面图
- 排水平面图
- 雨水纵断面图
- 污水纵断面图
- 雨水检查井坐标表
- 污水检查井坐标表
- 钢筋砼管道基础及开挖大样图
- 钢丝网水泥砂浆抹带接口大样图
- 雨水口支管开挖断面及管道接口断面图
- 双蓖雨水口大样图
- 检查井周围路面加固图
- 管道基础及管道接口断面图
- d400-d600矩形检查井大样图
- d700-d800矩形检查井大样图
- 过街预留管道断面图
- 180°钢筋混凝土管道基础及接口大样图
附件详情
图纸为城市次干路道路工程施工图设计，共计37张，主要设计内容为全线道路的平、纵、横、路面结构设计，同时包含人行道、树池、水沟、检查井加固等内容。
……
技术标准：
道路等级：城市次干路Ⅲ级
设计车速：30km/h
车辆荷载：公路Ⅱ级
道路交通量达到饱和状态时设计年限：15年
路面结构设计年限：15年
路面设计荷载：BZZ-100KN
……
路面结构设计：
车行道：3.5cmAC-13C（上面层） 4.5cmAC-16C（下面层） 0.6cm 改性乳化沥青稀浆封层 20cm6%水泥稳定碎石（基层） 15cm4％水泥稳定碎石（底基层） 15cm天然级配砂砾（垫层）；
人行道：5cm厚彩色混凝土面砖 2cm厚1：3水泥砂浆找平层 10cm4%水泥稳定级配碎石基层。
……
该项目为城市次干路排水工程，道路长290.498米，标准路幅宽26米＝人行道5米 车行道8米 车行道8米 人行道5米。该资料主要是在道路红线范围内新建雨水、污水管线，以排除路面及周围地块内的雨水及污水。本段雨、污水在汇集后排入道路终点处的工农路雨、污水系统，道路起点有独立的排水系统，该资料范围内无过境流量产生。本段雨水管线分别设在道路左右侧距道路中线10米，污水管线设在道路右侧距道路中线11.5米。
……
共59张，编制于2010年。
道路横断面设计图
过街预留管道断面图
管道基础及管道接口断面图
-

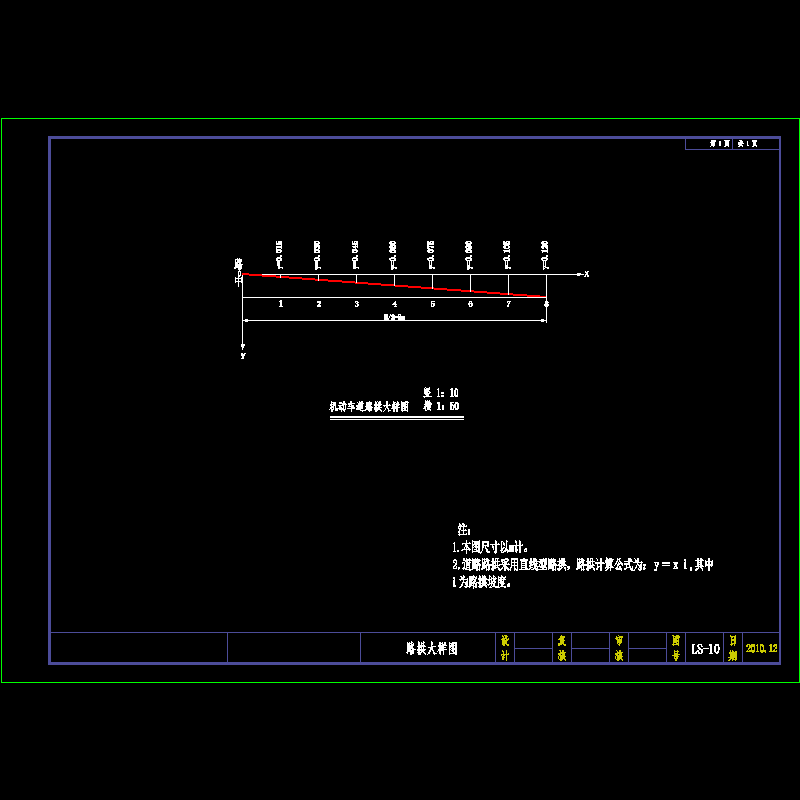

10路拱大样图0.dwg -

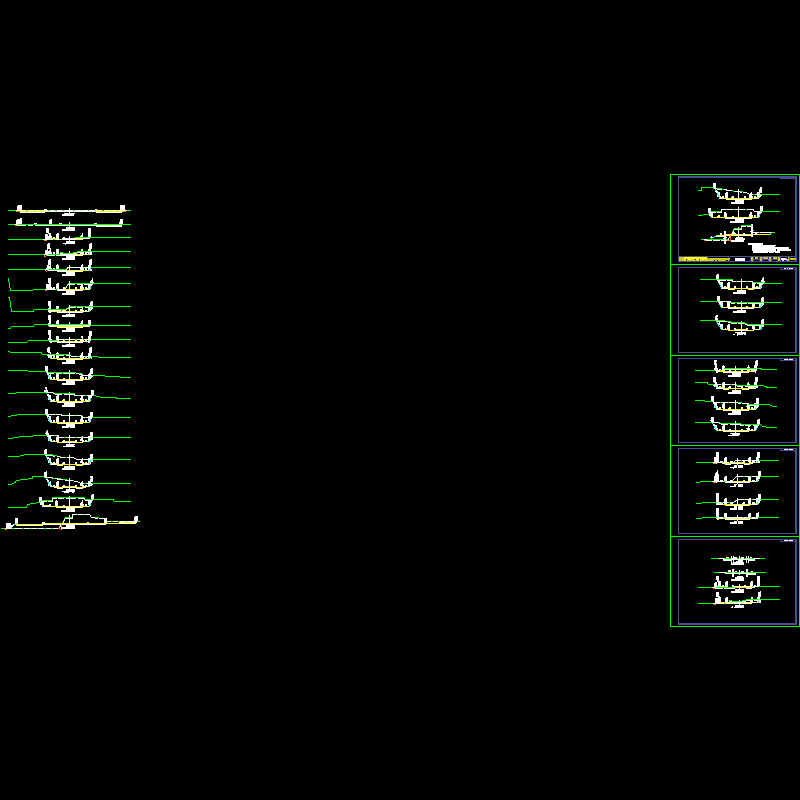

11横断面.dwg -

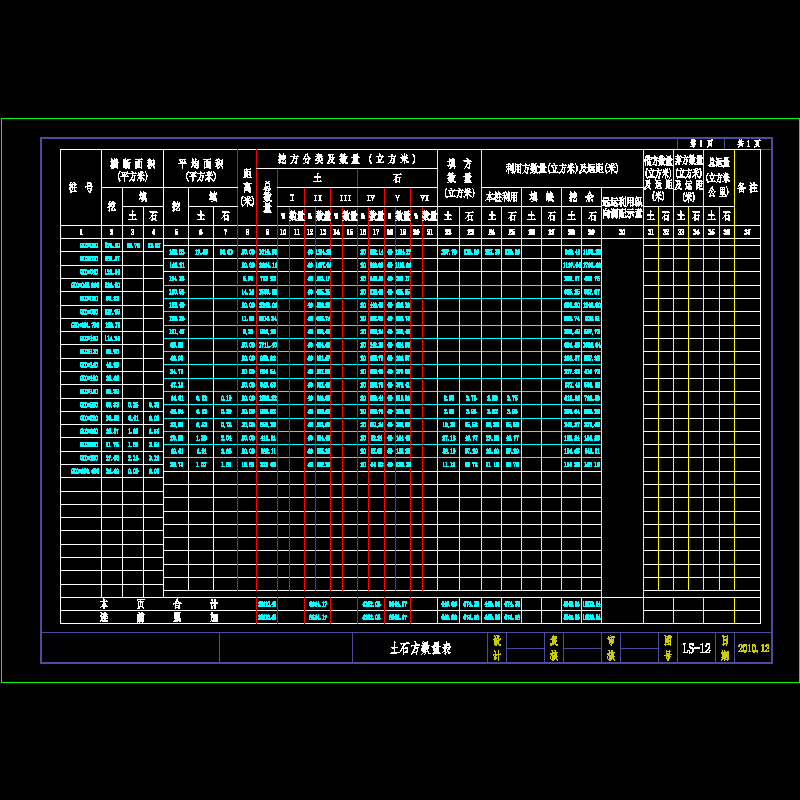

12土石方数量表.dwg -

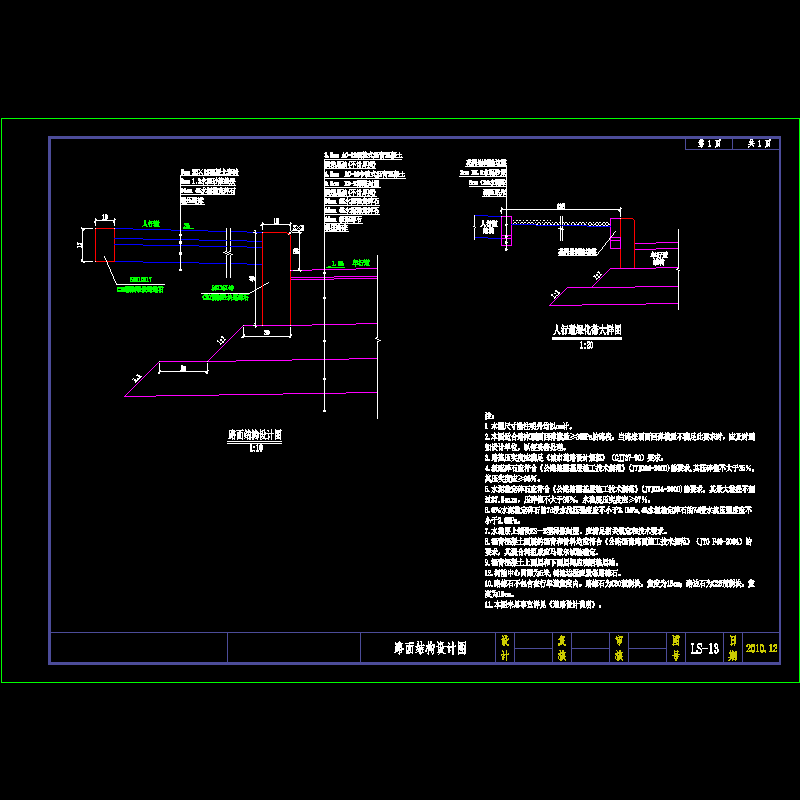

13路面结构图.dwg -
大样图_14.dwg -
平面设计图.dwg -
排水服务面积.dwg
-
综合管网标准横断面图.dwg
