城市支路交通监控施工大样图设计信号灯及F杆箭头灯

附件详情

  • 说明书
  • 监控图例
  • 监控杆件大样图
  • 横臂5m电子警察杆件大样图
  • T型杆电子警察杆件大样图
  • 车行信号灯大样图
  • 人行信号灯大样图
  • 手井大样图

附件详情

设计标准: (1)道路等级:城市支路 (2)设计速度:30km/h …… 机动车信号灯设施选型:
具体考虑到该路段的等级和交叉口的现状情况,选用F杆箭头灯 (图1),在行人过街路段选用F杆满屏灯,杆上附有倒计时器,灯盘直径400mm,强光分布;符合GB 14887-2003的要求,燃点寿命50000小时以上,适合工作环境要求-40°到+60°。信号灯应具有ISO质量保证体系或等同质量保证体系,安装支架由钢板成型并经热镀锌(350mg/平方米),标准件全部采用不生锈材料,所有密封件采用硅橡胶材料,单个灯具具有独立的模块结构并能任意组合成多灯结构;信号灯外壳、色片及密封圈表面应平滑,无缺料、无开裂、无银丝、无明显变形和毛刺等缺陷。信号灯基准轴线上的发光强度大于500cd,达到I类I级W型。
……
共20张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

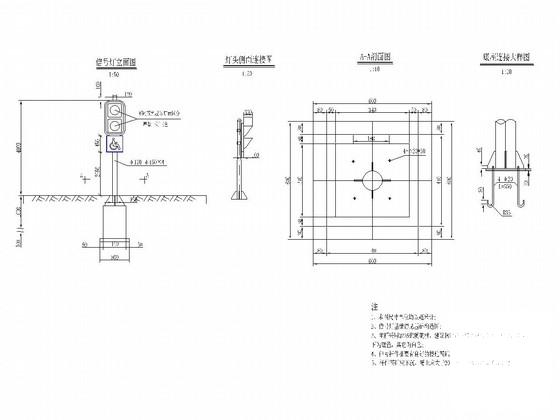

  • 城市支路交通监控大样图 - 1
    城市支路交通监控大样图 - 1
以上是部分截图,请下载附件后查看完整高清内容
