市政道路交通监控CAD施工大样图22张（电子警察视频监控）

资料简介
赚取积分

附件详情

主要设备及材料表
施工图设计说明
交通监控平面图
电子警察构成系统图
电子警察数据传输流图
电子警察环网示意图
电警抓拍流程示意图
电警设备设置示意图
电警抓拍单元图
电警系统地感线圈切割大样图
灯控系统地感线圈切割示意图
灌封沙井做法图
接地示意图
人行信号灯灯杆安装图
设备箱基础示意图
信号立杆示意图
视频监控立杆示意图
电子警察立杆结构示意图
立杆地锚结构图
灯控系统连接示意图
交通监控全路口环网总示意图
龙门架（跨径L=24/20M）结构图

附件详情

设计采用的工业级别交换机均包含有电口及光口，光口用于路口交换机的环网及与后台服务器的传输，电口用于单个路口中电警设备的连接。
视频监控立杆悬臂在水平方向上上挑3-5度。探臂上的套管距杆头500mm。现场周围如无高于立杆建筑物，立杆应加装避雷针，立杆避雷针高度为1000mm,避雷针采用的钢筋。摄像机的视频、控制、电缆线均需由防护箱基础进入立杆、悬臂杆内，到达摄像机位置。
龙门架立柱顶法兰盘采用M30X110螺栓连接，每一螺栓配一弹簧垫片。立柱顶法兰盘外侧与横梁采M30X140螺栓连接，横梁采用3mm厚度锌钢板进行的封口。
……
共计22张，设计于近代年

电警系统地感线圈切割大样图

视频监控立杆示意图

灯控系统连接示意图

灌封沙井做法图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

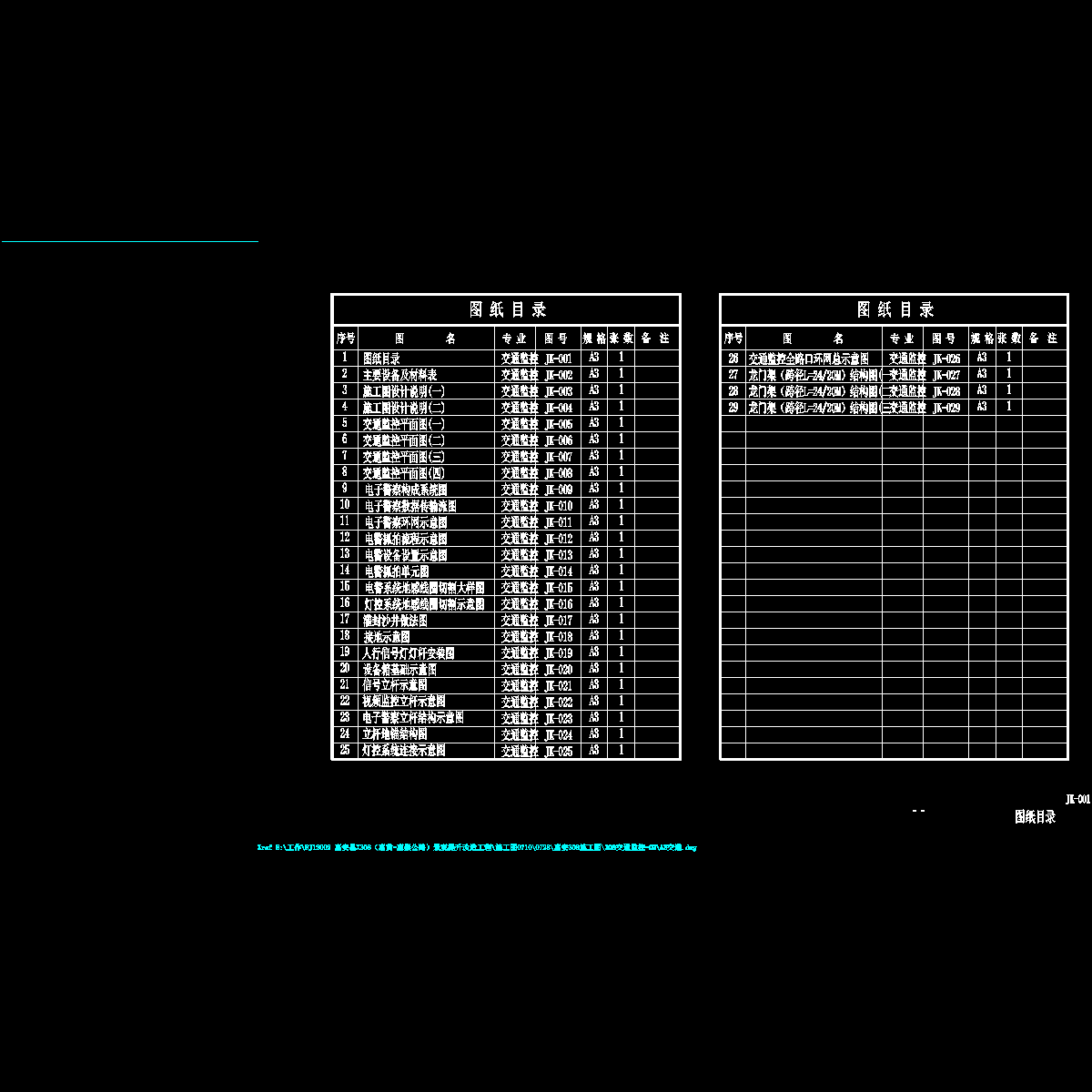

jk-001 图纸目录.dwg

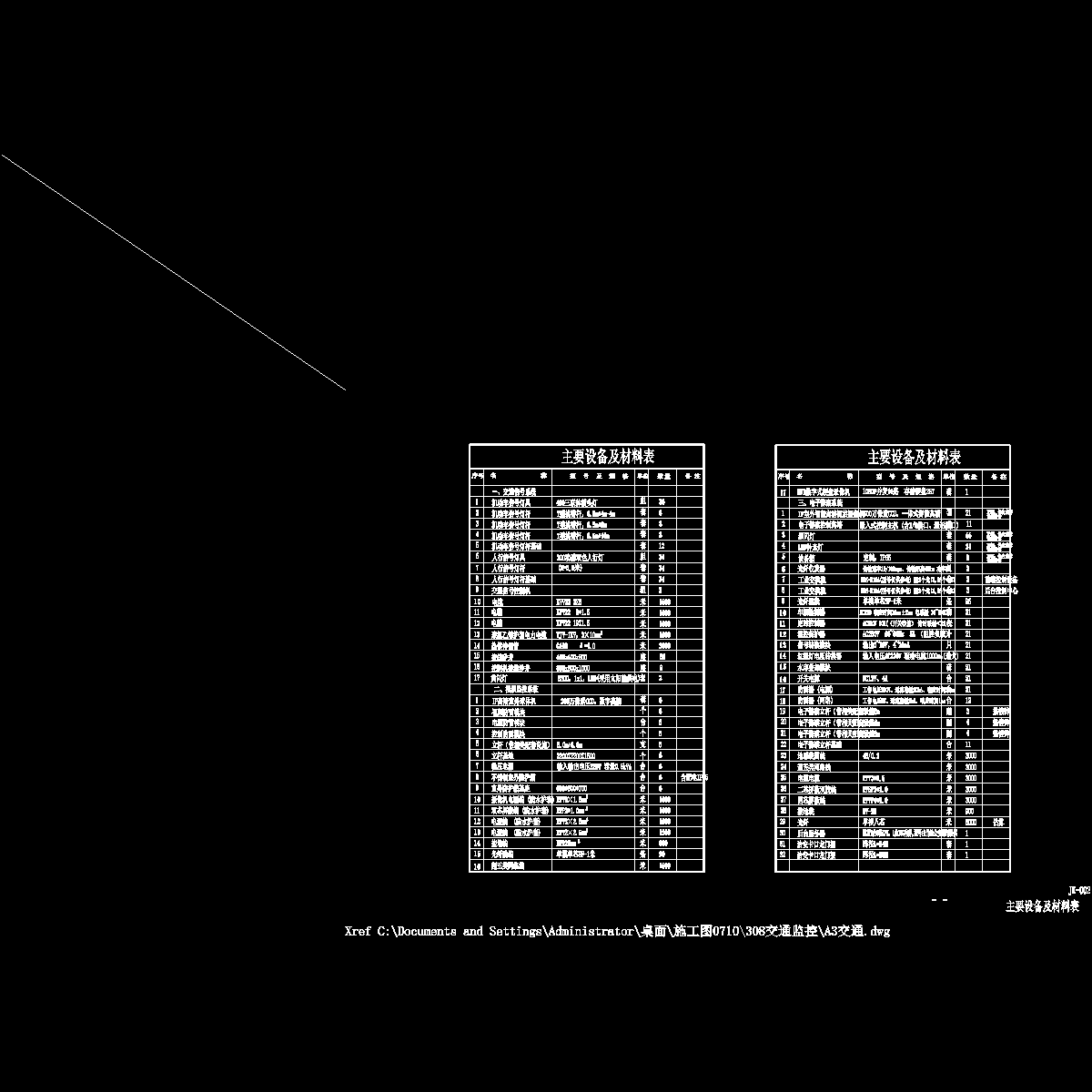

jk-002 主要设备及材料表.dwg

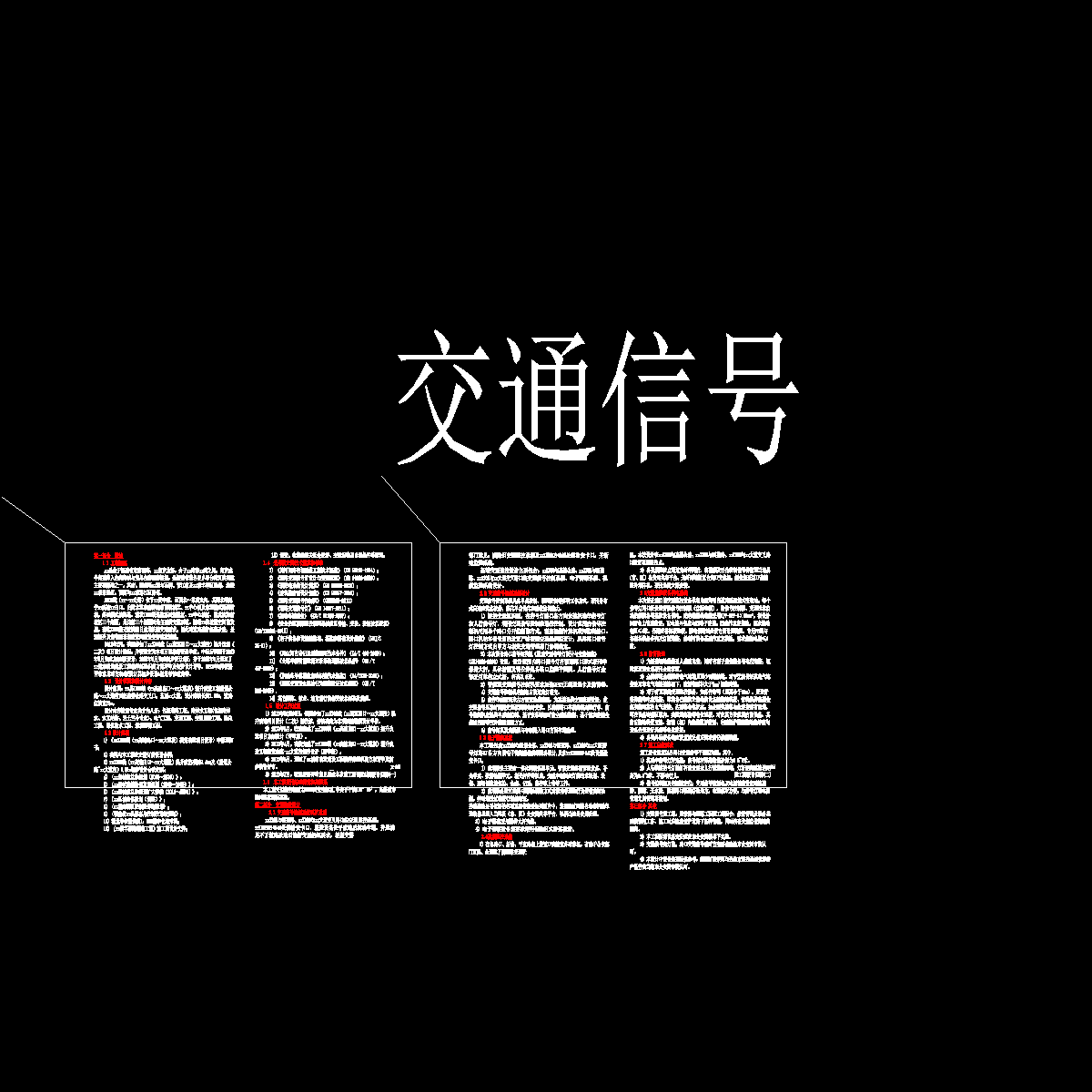

jk-003_004 施工图设计说明.dwg

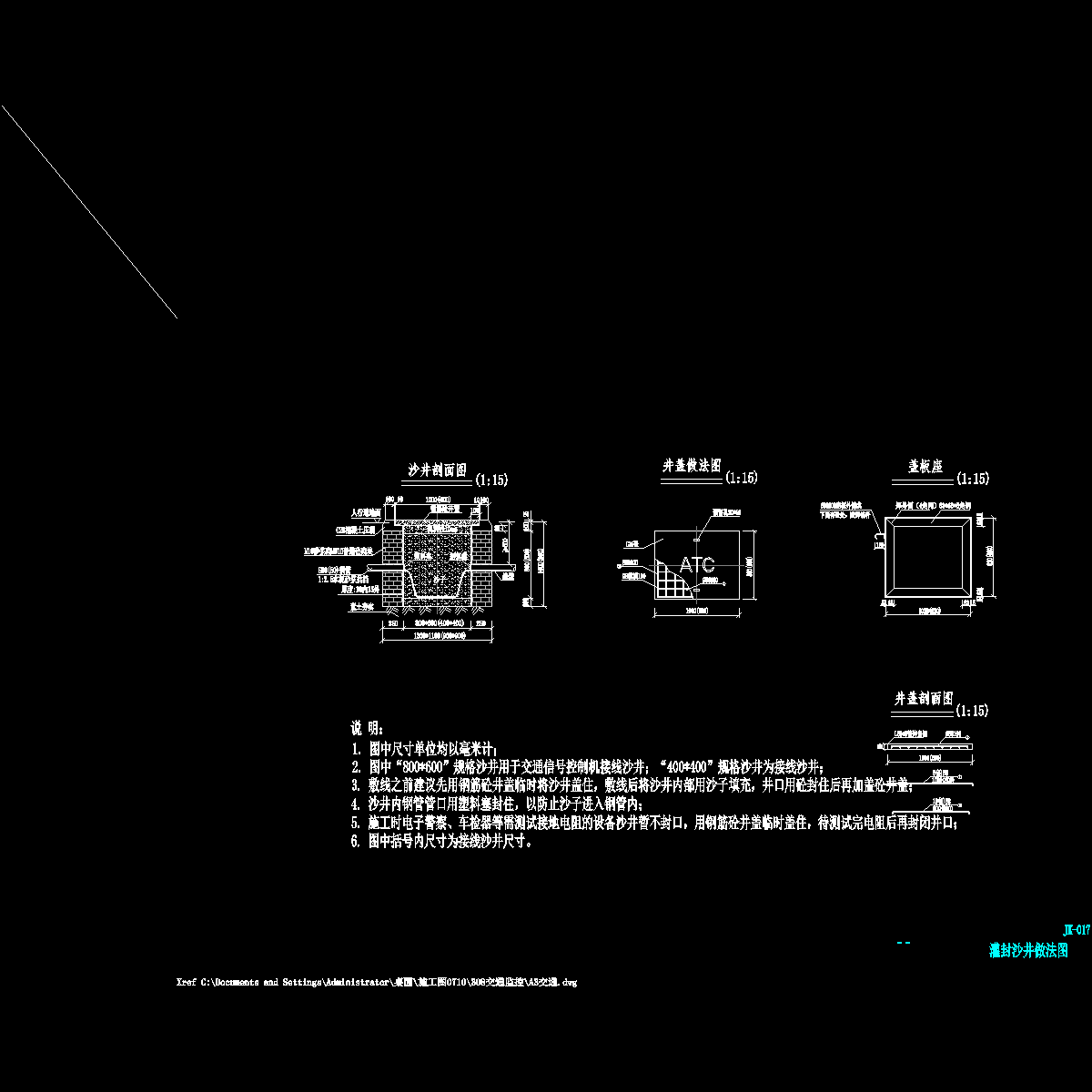

jk-017 灌封沙井做法图.dwg
