30米宽城市支路交通设施设计大样图35张平面图及电子警察

附件详情

  • 设计说明
  • 城市规划路网图

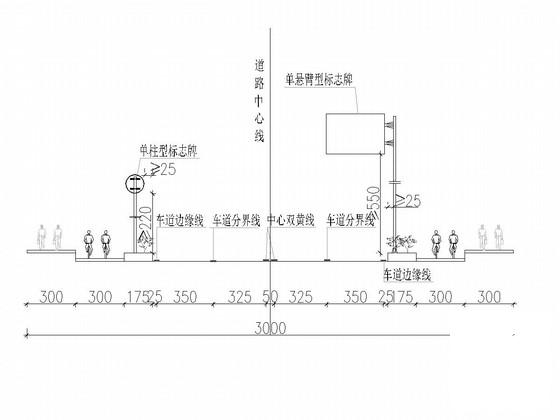

  • 交通设施横断面布置图
  • 交通平面图4
  • 三角形 900大样图2
  • 圆形 800大样图2
  • 单悬臂 4m 间隔650 300大样图4
  • 路铭牌设计图2
  • 标志版面大样图2
  • 标线大样图4
  • 人行信号灯大样图2
  • 电子警察大样图2
  • 手井大样图
  • 信号机基础大样图2
  • 监控系统拓扑图
  • 栅栏大样图5

附件详情

设计依据:《道路交通反光膜》(GB 18833-近代)、《闯红灯自动记录系统通用技术条件》(GA/T 496-近代);《道路交通安全违法行为图像取证技术规范》 (GA/T 832-近代)
道路全长928.161米,规划道路等级为支路,设计时速为40Km/h,红线宽度30米,道路两侧规划以商业用地为主。道路包含交叉口共计4个路口,以及沿线1处路段行人过街,路段过街处设置监控设施。该资料交通设施设计包含信号控制系统、闯红灯违法抓拍系统、监控系统以及管线、窨井系统等。
……
设计原则:以满足交通管理功能为前提,做到经济、合理、适用;必须做到醒目、易读、公认;与悬臂标志杆件共设的柱式标牌,其设置净空高度一般不小于2.2m.凡是路口、单位出入口前50米及交通设施前20米范围内禁止种植高度超过1.2米的树木。兼顾本土文化背景,又向国际标准靠拢。
……
共计35张,

单悬臂标志设计图

电子警察大样图

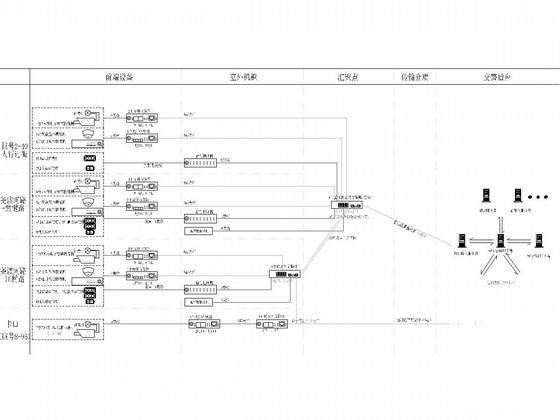

监控系统拓扑图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 城市支路交通设计大样图 - 1
    城市支路交通设计大样图 - 1
  • 城市支路交通设计大样图 - 2
    城市支路交通设计大样图 - 2
  • 城市支路交通设计大样图 - 3
    城市支路交通设计大样图 - 3
  • 城市支路交通设计大样图 - 4
    城市支路交通设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
