一高级别墅的室外给排水总图纸

  • 建筑类别:别墅
  • 供水方式:市政供水
  • 污废水排水体制:分流
  • 设计内容:给排水, 热水, 消火栓

附件详情

该项目为一高级别墅续建工程的室外给排水工程,本小区共有高级公寓11栋,均为4层建筑。该资料的内容包括:污水、废水、雨水、冷水给水、室外消防、及热水给水。化粪池采用6号砖砌化粪池,有效容积V=16m。污水停留时间24小时,污泥清挖周期360日。化粪池安装采用《国标》02S701/P111,按有覆土,顶面可过汽车,无地下水时施工。排水检查井安装采用《国标》02S515/P20。车道下的检查井的井盖为重型过车井盖。井类施工按无地下水状况施工。排水主干管连接采用混凝土管抹带接出户管采用U-PVC排水管粘接。排水管为钢筋混凝土管材,污、废排水管径DN200排水管坡降为0.4%。雨水口选用边沟式单蓖雨水口。给水系统:市政给水水压为0.3MPa, 满足室内给水水压要求和室外消火栓给水水压要求。室外消火栓管网与给水管网共用。管材使用热镀锌钢管,用卡箍连接.埋深0.7m。防腐:埋地镀锌钢管,涂刷环氧煤沥青管道漆,底漆、面漆各两道。本小区采用集中供热,热水井通过井泵将水打入过滤罐至保温水箱,水箱中的水通过变频水泵供给个栋建筑.

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

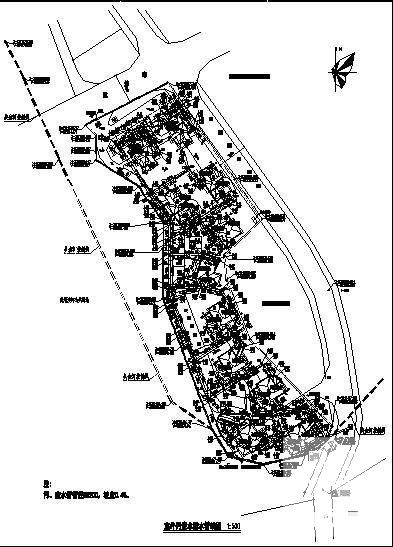

  • 一高级别墅的室外给排水总图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
