6770平米4层科研中心空调通风设计施工大样图

  • 附件设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6770平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 暖通设计说明
  • 主要设备表

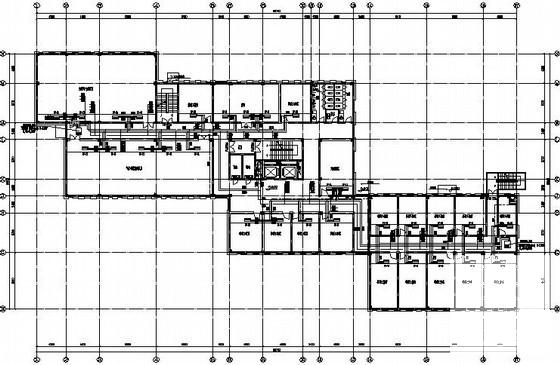

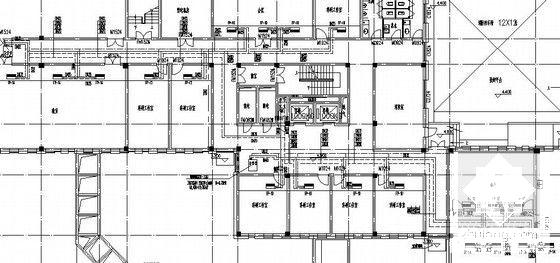

  • 空调水管平面图

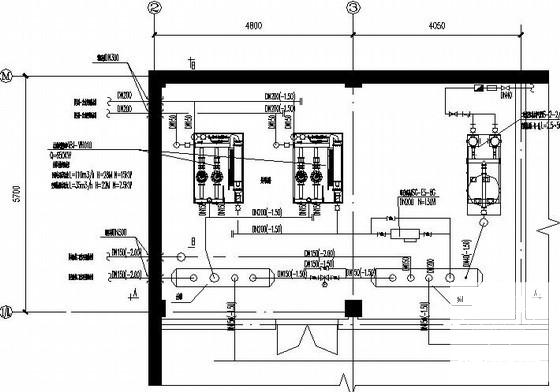

  • 热交换机房大样图

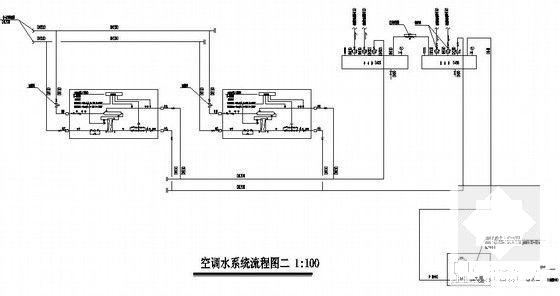

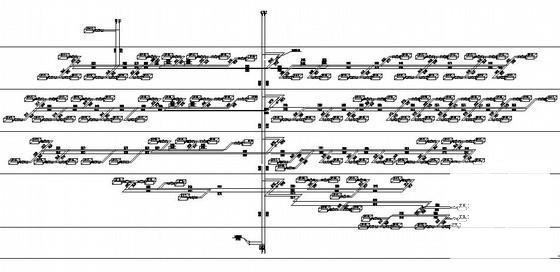

  • 空调水系统流程图
  • 通风平面图
  • 闷顶层空调风管 正压送风平面图

附件详情

一、项目概要
该项目位于浙江省浙江杭州,地下一层、地上四层,建筑高度为20.3米,总建筑面积为6770平方米。
二、设计范围:
1. 舒适性中央空调系统设计:
餐厅、报告厅等大开间采用全空气系统,过度季节全新风工况运行,其他开间采用风机盘管加新风系统,新风由新风机单独处理至室内状态后送入各空调房间。
空调水系统设计
该项目空调水系统采用双管制一次泵变流量系统,空调冷水循环泵的耗电输冷比ECR=0.020<0.0256,空调热水循环
2. 通风排烟系统设计:
于地下配电间设机械通风系统,通风量按换气次数10次/h计算,于地下水泵房、热交换机房设机械通风系统,防烟楼梯间设正压送风系统,按防烟楼梯间保持40~50Pa正压设计,正压送风机置于闷顶层......

,图纸共17张。







以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空调大样图 - 1
    空调大样图 - 1
  • 空调大样图 - 2
    空调大样图 - 2
  • 空调大样图 - 3
    空调大样图 - 3
  • 空调大样图 - 4
    空调大样图 - 4
  • 空调大样图 - 5
    空调大样图 - 5
  • 空调大样图 - 6
    空调大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
