8层高校实训楼抗震加固设计CAD图纸(钻孔灌注桩)

  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该资料包含:新增基础及一~八层新增柱平面图,柱包钢加固布置图,梁加大截面加固布置图,墙体增设拉结筋及柱、梁节点抗震加固布置图,新增柱及基础大样,包钢加固柱大样,梁粘钢、墙体裂缝挂网及梁顶支座粘钢加固大样,框架梁及挑梁加大截面加固大样,墙体拉结筋设置及节点抗震加固大样,钻孔灌注桩详图及设计说明
共16张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

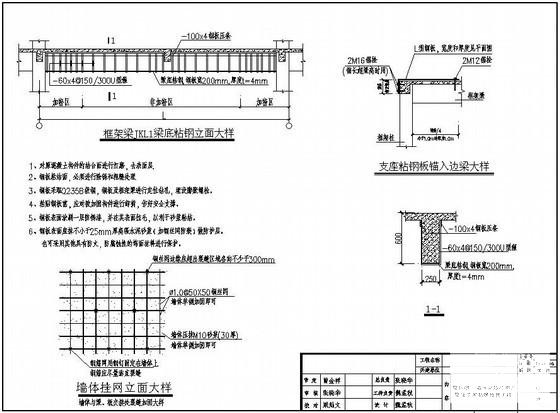

  • 8层高校实训楼抗震加固设计CAD图纸(钻孔灌注桩) - 1
    第 1 张图

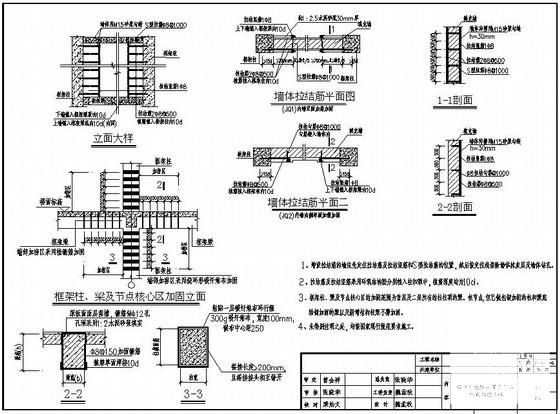

  • 8层高校实训楼抗震加固设计CAD图纸(钻孔灌注桩) - 2
    第 2 张图

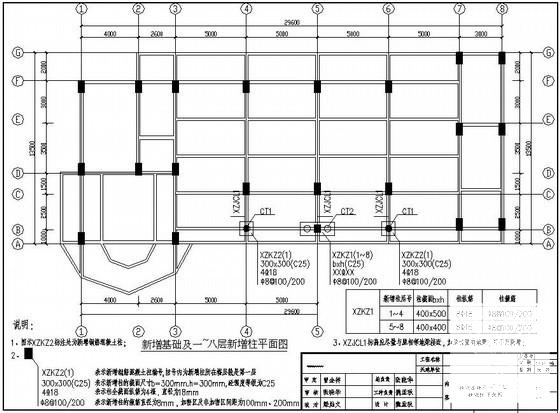

  • 8层高校实训楼抗震加固设计CAD图纸(钻孔灌注桩) - 3
    第 3 张图

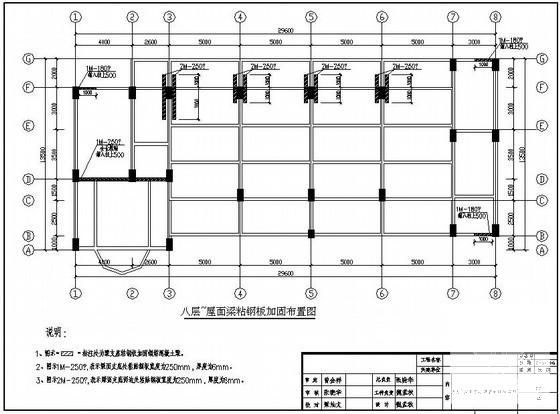

  • 8层高校实训楼抗震加固设计CAD图纸(钻孔灌注桩) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
