高速公路桩板墙抗滑桩钢筋构造详图纸立面图

附件详情

  • F型桩(桩板墙)
  • 护壁配筋图
  • 每延米护壁工程数量表
  • 一根24m长抗滑桩工程数量表
  • 声波检测管布置示意图
  • I - I剖面(1:50)
  • II-II剖面(1:50)
  • 桩侧面图(1:100)
  • 桩立面图(1:100)

附件详情

附注:
1、本图尺寸单位除钢筋直径以mm计外,其余均以cm计。
2、抗滑桩采用C30砼;主筋采用3根捆扎为一束布置,注意主钢筋受力方向,切勿设错,钢筋均采用HRB335钢筋,箍筋采用双箍四肢,直径为20mm的HRB335钢筋。
3、5号钢筋为第二排主筋的架立钢筋,每50cm设一根。
4、为检测桩体浇注质量,每根抗滑桩在箍筋内侧预埋Φ57mm×3mm的超声波检测钢管,各钢管长度与桩等长。待检测满足要求后,用砼封闭。
直径20mm、25mm、32mm;桩长:23.60m、19.90m、23.60m、9.88m、2.50m。
……共计2张,

抗滑桩侧立面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

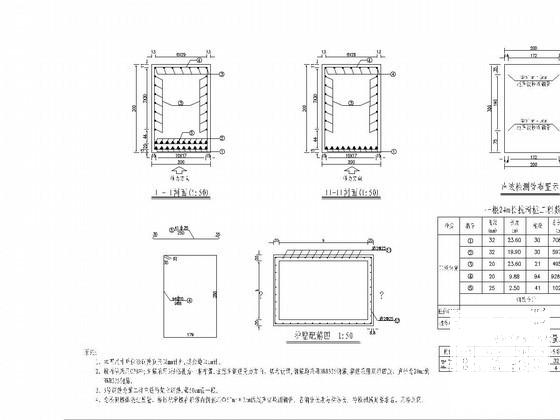

  • 桩板墙抗滑桩详图 - 1
    桩板墙抗滑桩详图 - 1

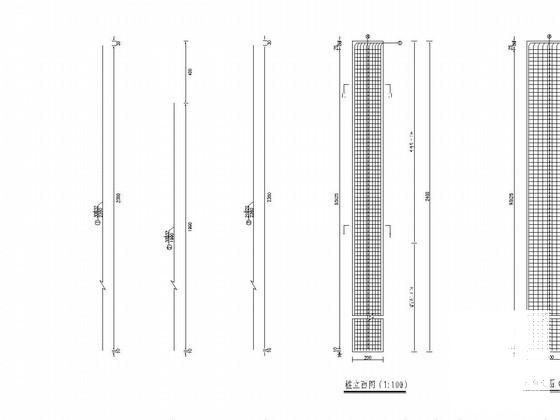

  • 桩板墙抗滑桩详图 - 2
    桩板墙抗滑桩详图 - 2
以上是部分截图,请下载附件后查看完整高清内容
