桩板挡墙构造设计图纸5张cad
资料桩板挡墙设计图，共5张CAD。。节点清晰，推荐学习参考。
挡土桩直径12、16、25。桩混凝土|挡板|压顶梁混凝土强度等级均为C30。桩主筋保护层8.0cm，挡板、压顶梁钢筋净保护层2.5cm。钢筋HRB400、HPB300。
资料目录
桩板挡墙钢筋构造图
桩板挡墙立面一般构造图
桩板挡墙平面一般构造图
挡板钢筋构造图
桩断面钢筋构造
冠梁钢筋构造
挡板与桩连接钢筋构造
每延米挡板材料数量表
每延米冠梁材料数量表
桩材料数量表
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

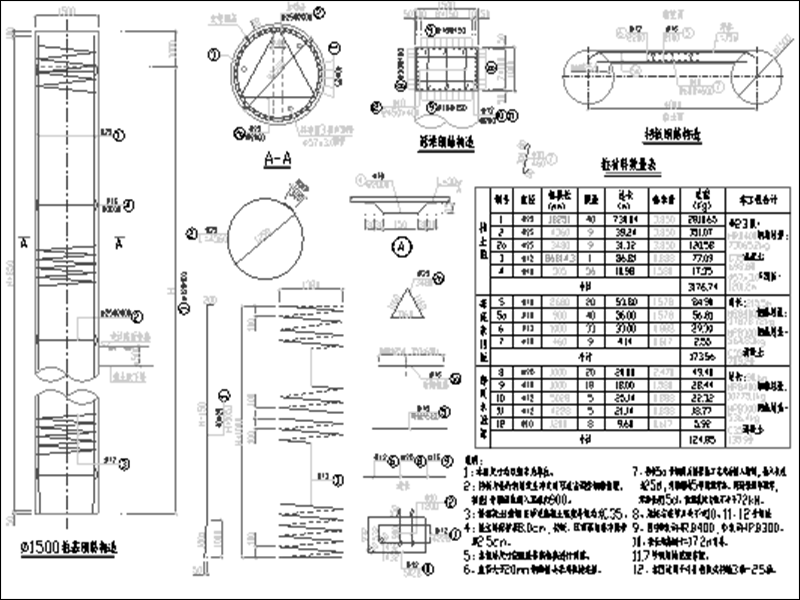

桩板挡土墙钢筋构造图 -

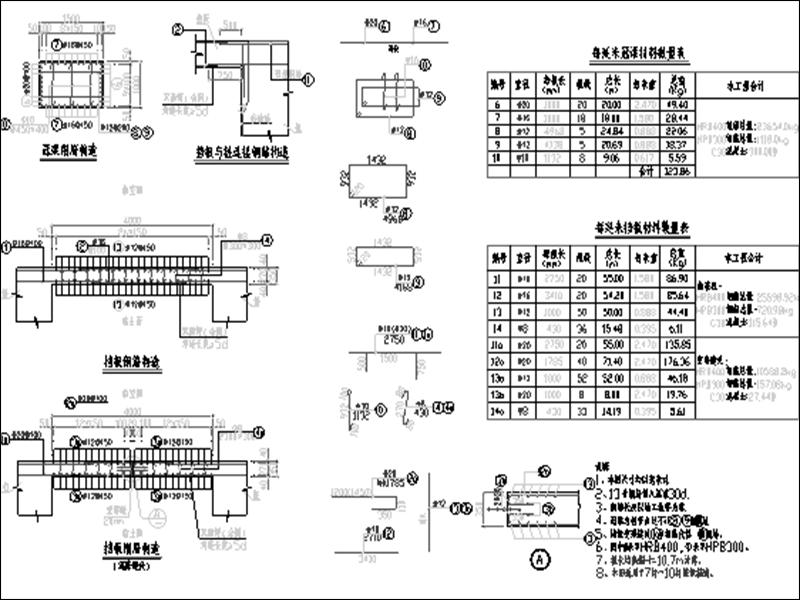

板桩挡墙构造图
以上是部分截图，请下载附件后查看完整高清内容
