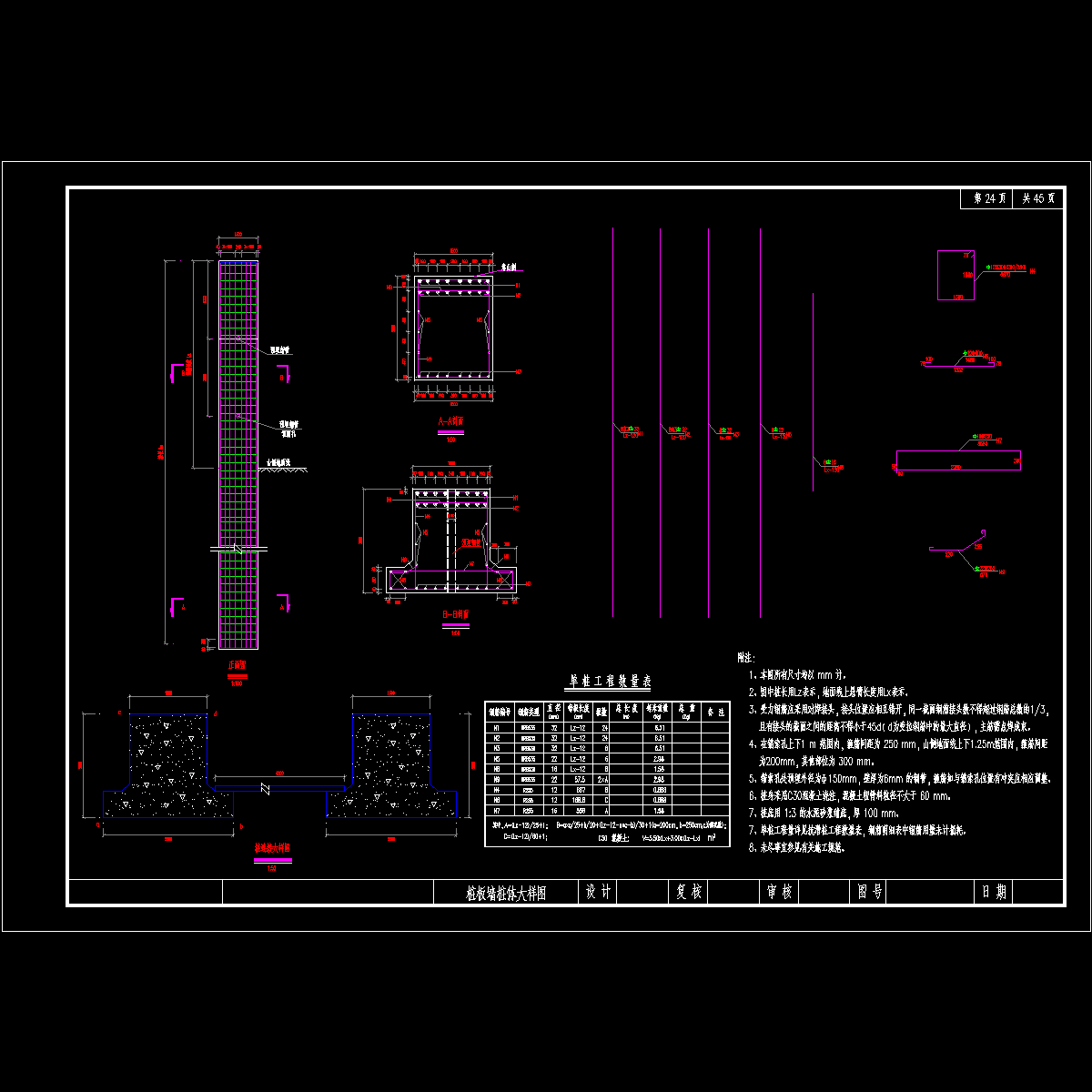

桩板墙桩体结构大样CAD图纸

附件详情

1、本图所有尺寸均以 mm 计。
2、图中桩长用Lz表示，地面线上悬臂长度用Lx表示。
3、受力钢筋应采用对焊接头，接头位置应相互错开，同一截面钢筋接头数不得超过钢筋总数的1/3，且有接头的截面之间的距离不得小于45d（d为受拉钢筋中的最大直径），主筋需点焊成束。
4、在锚索孔上下1 m 范围内，箍筋间距为 250 mm，山侧地面线上下1.25m范围内，箍筋间距 为200mm，其他部位为 300 mm。
......
