最新跨河3跨13米简支T梁桥施工方案图纸设计构造图

设计依据：《公路工程技术标准》 （JTG B01-近代）；《公路桥涵设计通用规范》 （JTG D60-近代）；《公路钢结构桥梁设计规范》(JTG D64-近代)

道路等级：近期城市主干路，设计车速60km/h。桥梁采用3跨13米 简支T梁 桥，桥面连续，正桥。下部结构采用桩接盖梁式桥台，桩柱式桥墩，均采用钻孔灌注桩基础。桥梁横断面布置：3m人行道（含栏杆）+7m辅道+5m绿化带+15.5m机动车道+4m中央分隔带+15.5m机动车道+3m绿化带+5m多功能车道+2.5m人行道（含栏杆）=60.5m。桥梁分两幅桥布置，两幅边幅桥，南侧边福桥桥宽为31.1m，北侧边幅桥桥宽29.38m，两幅桥之间采用盖板连接（中央分隔带内）。13m跨径预应力混凝土，T梁梁高为0.75m，中梁预制部分顶宽1m（肋板中心线到两侧边缘距离均为0.5m），边板预制部分顶宽1.05m，T梁顶板肋中心线处厚0.22m，翼板边缘厚0.16m，跨中肋板厚0.3m，支点处肋板厚为0.4m。恒载：钢结构容重78.5kN/m3，钢筋混凝土容重25~26kN/m3，沥青混凝土铺装24kN/m3。桥墩采用桩柱式桥墩。本桥施工图设计的主要工程内容包括：桥梁总体布置、上部及下部主要结构、附属工程设计及 施工方案 等内容。

主要材料：C50混凝土、C35混凝土、C30水下混凝土、C15素混凝土、C40细石混凝土。预应力钢绞线采用Φs15.2高强度低松弛钢绞线。普通钢筋采用HPB300、HRB400级。钢绞线孔道采用桥梁用金属波纹管。钢板采用Q235B普通碳素结构钢。

……

共计41张。

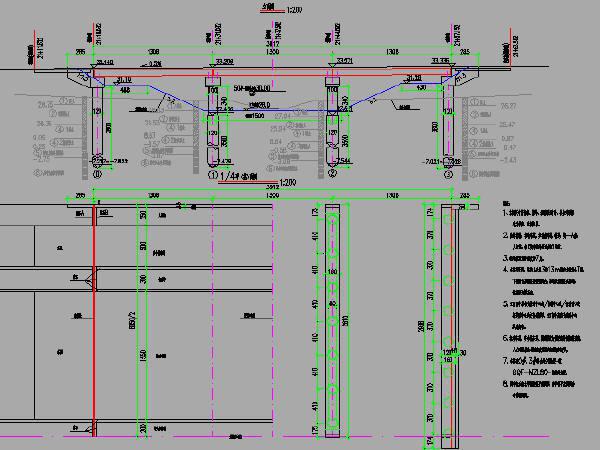

13米跨简支梁桥布置图

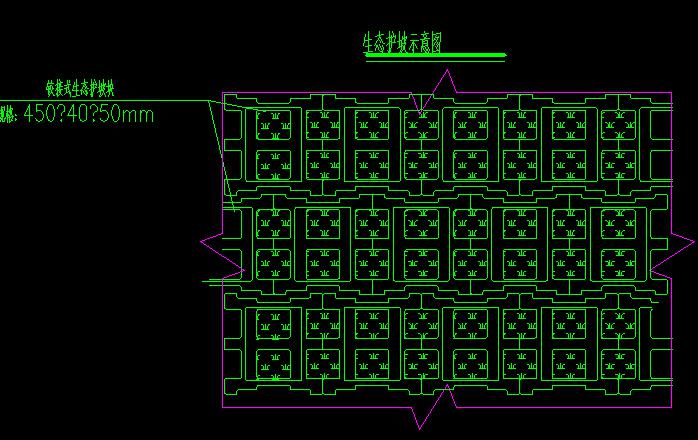

生态护坡示意图

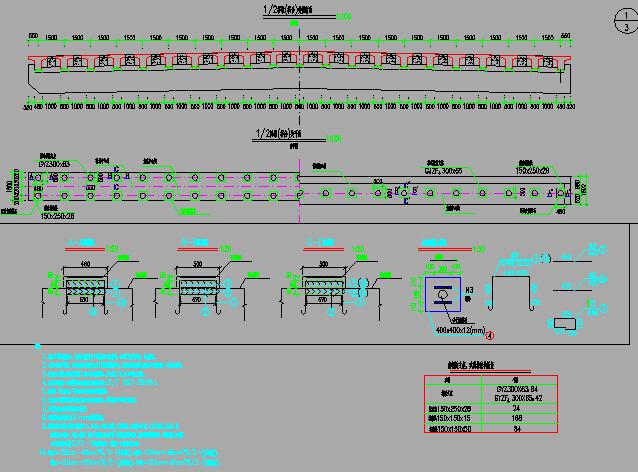

抗震设施及支座构造图

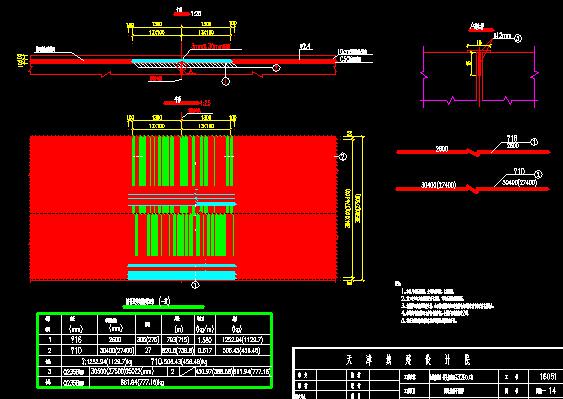

桥面连续构造设计图

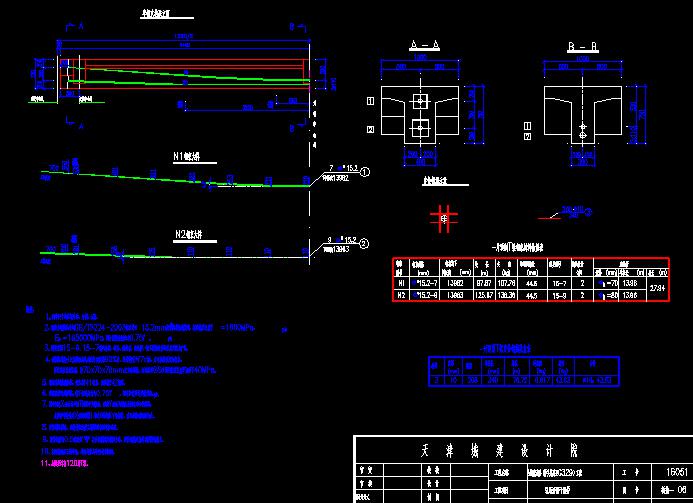

13mT梁钢束构造图

桥墩一般构造设计图

桥梁横断面及铺装构造图
