单幅一孔16m钢筋混凝土T梁桥施工图纸构造图及桥面布置图

  • 位置:云南
  • 使用性:公路桥
  • 跨径大小和多跨总长:18m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

环境类别:Ⅰ类 设计安全等级:二级
设计基准期:100年 车辆荷载:公路-Ⅱ级
桥梁全长:21.04m 桥宽:18m
防震等级:Ⅷ级 洪水设计频率:按五十年一遇设计
标准横断面布置:18m=0.5m护栏+17m机动车道+0.5m护栏。
本项目桥跨布置为单幅一孔16m钢筋砼T梁桥。桥涵宽度按18m宽路基预留。预制T梁高1.3m,中梁宽1.35m,边梁宽1.55m,湿接缝宽0.456m,全桥中梁8片,边梁2片。下部结构为桥台采用桩柱式桥台。
桥面横坡:2%(由盖梁形成)。

【图纸内容】 设计说明 ;全桥工程数量表;桥位平面图;桥型布置图;桩位坐标图;T梁标准横断面;T梁中梁一般构造图;T梁边梁一般构造图;T梁梁肋钢筋构造图;T梁翼缘板钢筋构造图;T梁中横隔板钢筋构造图;T梁端横隔板钢筋构造图;T梁横隔板工程数量表;T梁桥面现浇层钢筋构造图(α=25°);桥台一般构造图;桥台盖梁钢筋构造图;桥台背墙钢筋构造图;桥台左耳墙钢筋构造图;桥台右耳墙钢筋构造图;桥台桩基钢筋图;桥台搭板一般构造图;桥台搭板钢筋构造图;支座安装示意图;垫石、挡块钢筋构造图;桥面泄水管构造图;防撞护栏钢筋构造图;伸缩缝构造图;背墙连续钢筋构造图;桥台桩基检测管布置图、1:2000公路带状地形图
……
共计30张,2月

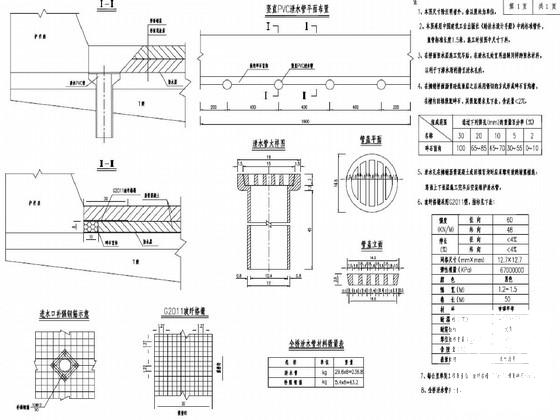

桥面泄水管构造图

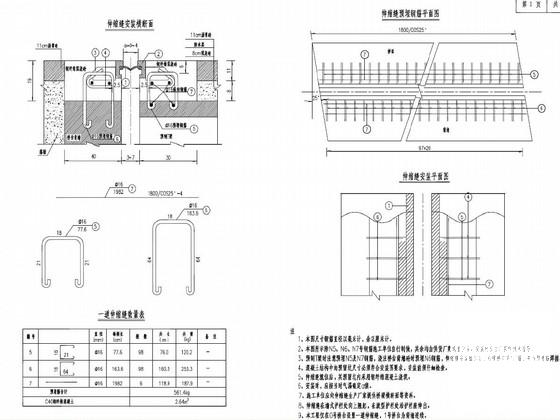

伸缩缝构造图

桥台盖梁钢筋构造图

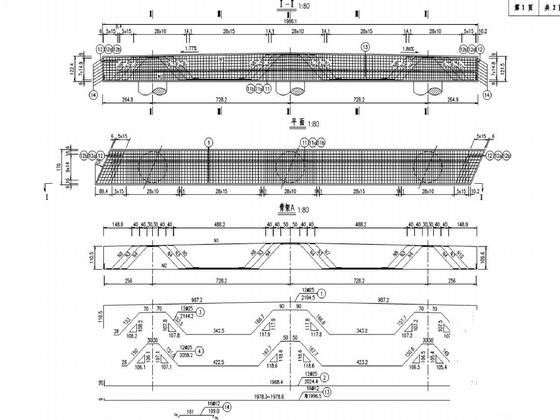

T梁中横隔板钢筋构造图

桥面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土T梁桥施工图 - 1
    钢筋混凝土T梁桥施工图 - 1
  • 钢筋混凝土T梁桥施工图 - 2
    钢筋混凝土T梁桥施工图 - 2
  • 钢筋混凝土T梁桥施工图 - 3
    钢筋混凝土T梁桥施工图 - 3
  • 钢筋混凝土T梁桥施工图 - 4
    钢筋混凝土T梁桥施工图 - 4
  • 钢筋混凝土T梁桥施工图 - 5
    钢筋混凝土T梁桥施工图 - 5
  • 钢筋混凝土T梁桥施工图 - 6
    钢筋混凝土T梁桥施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
