2x25m后张预应力混凝土简支箱梁桥施工图纸构造图及布置图

  • 位置:湖北
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:25m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 全桥工程材料数量表
  • 桥位平面图
  • 桥型布置图
  • 墩台桩位坐标一览表
  • 特征点高程一览表
  • 桥墩一般构造图
  • 桥墩盖梁钢筋构造图
  • 桥墩防震挡块钢筋构造图
  • 桥墩立柱桩基钢筋构造图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 桥台防震挡块钢筋构造图
  • 桥台耳背墙钢筋构造图
  • 桥台桩基钢筋构造图
  • 基桩超声波检测管布置图
  • 支座垫石顶面高程一览表
  • 支座垫石钢筋构造图
  • 桥台搭板钢筋构造图
  • 箱梁典型横断面
  • 箱梁一般构造图
  • 箱梁钢束构造图
  • 箱梁普通钢筋构造图
  • 箱梁端横梁钢筋构造
  • 箱梁跨中横梁钢筋构造
  • 箱梁现浇湿接缝钢筋构造
  • 箱梁梁端封锚钢筋构造
  • 箱梁梁端锚下加强钢筋构造图
  • 箱梁桥面连续钢筋布置图
  • 箱梁支座预埋件示意图
  • 标高
  • 桩长计算
  • 防撞护栏钢筋构造图3
  • 中分带护栏座钢筋构造图2
  • 防落网构造图2
  • 伸缩缝构造图
  • 泄水管构造图4
  • 搭板钢筋构造图2

附件详情

荷载等级:公路-Ⅰ级;桥面净宽:净8.0m。全桥上部结构采用2x25m预应力砼(后张)简支箱梁,桥台采用柱式台,桥墩采用柱式墩,基础采用钻孔灌注桩。桥梁全长56m。本桥跨越绕城公路,斜交角度为85°。本桥平面位于直线段上,纵断面位于R=7500m,T=28.125,E=0.053i1=0.30%,i2=-0.45%,竖曲线上;桥面横坡为双向1.5%,采用墩台帽调整。本桥设计高程在道路中线上,立面图中所示标高为桥梁中心线处对应标高。墩台径向布置。桥台采用四氟滑板式橡胶支座;桥墩采用板式橡胶支座。桥台采用D40伸缩缝。台后搭板长度为6m。设置防落网,本桥基桩按摩擦桩设计。简支箱梁25m通用图路基宽度24.5m;汽车荷载等级:公路-Ⅰ级;4行车道;桥面宽度2×12m;单幅桥梁4片;梁间距2.9m;预制梁高1.4m;预制梁最大吊装重量:边梁:749kN;中梁:684kN。
……
主要材料:混凝土C30、C40、C50。聚丙烯纤维混凝土C50、沥青混凝土。钢筋采用HRB400、HPB300。D8冷轧带肋钢筋焊接网。40型钢组合伸缩缝。
……
共计48张,

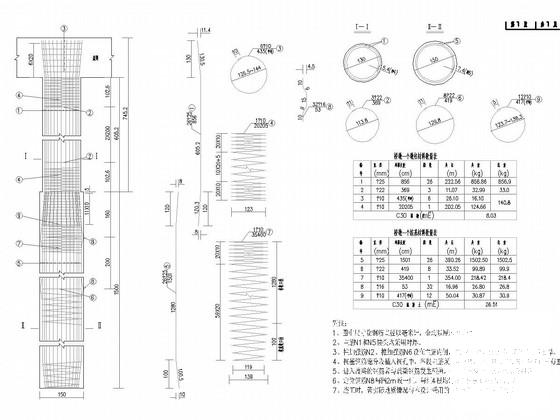

桥墩立柱桩基钢筋构造图

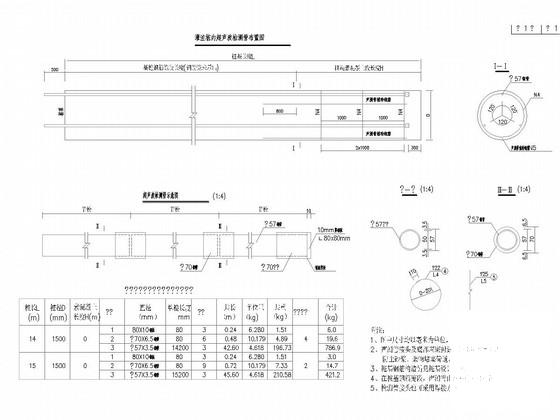

桩基超声波检测管布置图

现浇湿接缝钢筋构造

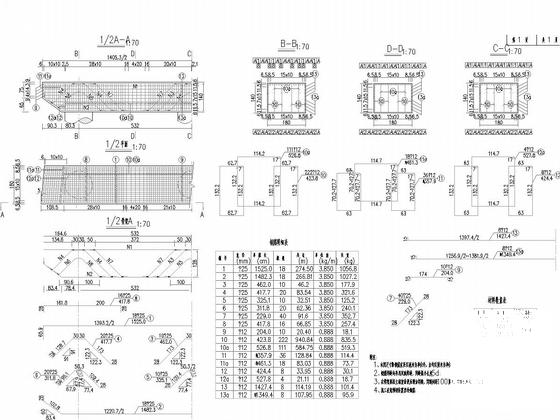

桥墩盖梁钢筋构造图

箱梁典型横断面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 预应力混凝土简支箱梁桥施工图 - 1
    预应力混凝土简支箱梁桥施工图 - 1
  • 预应力混凝土简支箱梁桥施工图 - 2
    预应力混凝土简支箱梁桥施工图 - 2
  • 预应力混凝土简支箱梁桥施工图 - 3
    预应力混凝土简支箱梁桥施工图 - 3
  • 预应力混凝土简支箱梁桥施工图 - 4
    预应力混凝土简支箱梁桥施工图 - 4
  • 预应力混凝土简支箱梁桥施工图 - 5
    预应力混凝土简支箱梁桥施工图 - 5
  • 预应力混凝土简支箱梁桥施工图 - 6
    预应力混凝土简支箱梁桥施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
