4×30米预应力混凝土简支箱梁桥施工大样图全套平面布置图

  • 位置:重庆
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:133m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 资料目录
  • 工程数量表
  • 平面布置图
  • 立面、横断面布置图
  • 箱梁一般构造图
  • 预应力钢束构造图
  • 箱梁梁端锚下加强钢筋构造图
  • 箱梁梁端封锚钢筋构造图
  • 箱梁普通钢筋构造图
  • 现浇湿接缝钢筋构造图
  • 端横梁普通钢筋构造图
  • 跨中横梁钢筋一般构造图
  • 桥面连续构造图
  • 桥墩一般构造图
  • 桥墩普通钢筋布置图
  • 盖梁钢筋构造图
  • 桥墩承台钢筋布置图
  • 桥墩桩基钢筋布置图
  • A0、A4桥台一般构造图
  • 桥台台帽钢筋构造图
  • 桥台搭板钢筋构造图
  • 人行道一般构造图
  • 人行道栏杆一般构造图
  • 桥上灯杆基础大样图
  • 桥面铺装及防撞护栏一般构造图
  • 伸缩缝一般构造图
  • 排水一般构造图
  • 支座布置图
  • 支座垫石钢筋构造图
  • 防护网大样图
  • 桥墩防撞护栏构造图
  • 本桥上部及下部结构计算书58页

附件详情

图纸为国际著名桥梁公司设计,附上、下部结构计算书。具参考价值。

【编制依据】《城市桥梁设计规范》(CJJ11—近代);《城市桥梁抗震设计规范》(CJJ 166-近代);《公路桥涵施工技术规范》(JTG/T F50-近代);《钢筋焊接及验收规程》(JGJ 18—近代);《城市桥梁桥面防水工程技术规程》(CJJ 139-近代)

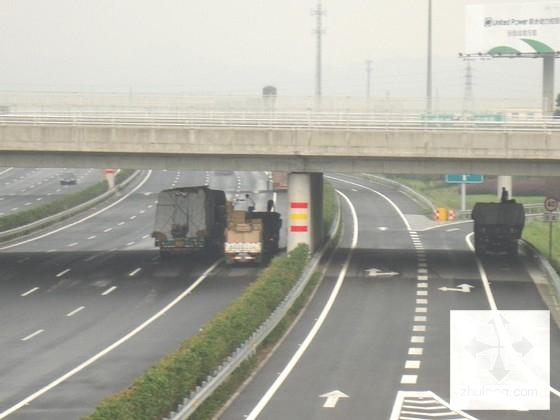

【概况】道路等级为城市次干道I级,标准路幅宽度为26m,双向四车道,设计行车速度为40km/h。桥梁上跨绕城高速,全长165.92米,桥梁全长133米,桥宽22米,桥面纵坡:1.5%,桥面横坡:车行道横坡双向1.5%,人行道横坡单向2.0%。抗震设防烈度:Ⅵ度,B类设防。桥梁上部结构采用4×30米预制小箱梁结构,下部结构桥墩采用矩形桥墩加承台桩基础,桥台采用重力式U型桥台加扩大基础形式,台后接挡墙。桥梁纵坡为1.50%。桥梁上部结构采用预制小箱梁结构,由8片预制小箱梁组成,梁高1.6m,边梁顶宽2.3 m,底宽1m,中梁顶板宽2.4m,底宽1m,顶板厚18cm,腹板厚18cm,梁两侧1.5m变化段,顶板仍为18cm,腹板变为25cm厚。中部设中隔板一道,隔板厚20cm,两侧各一道端隔板,厚25cm。现场通过0.4m宽湿接缝将各片小箱梁连为整体。桥墩宽4.8m,高1.3 m。承台尺寸为6.7m×2.9m×2.0m。基础采用直径1.8m的嵌岩桩基础,桩长统一为12m。
……
共计49张,

桥面连续构造

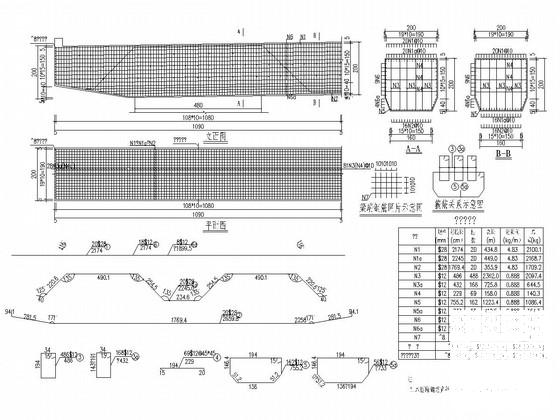

盖梁钢筋构造图

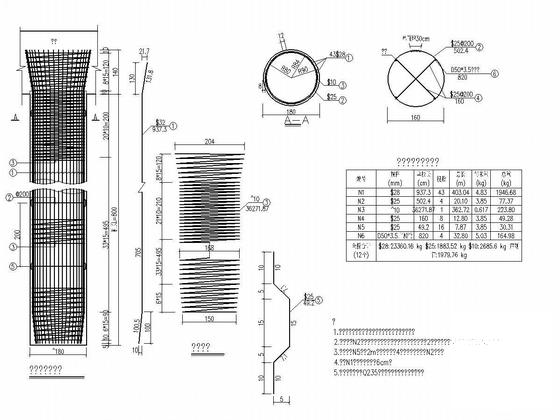

桥墩桩基钢筋构造图

桥墩桩基钢筋构造图

嵌岩桩基础钢筋构造图

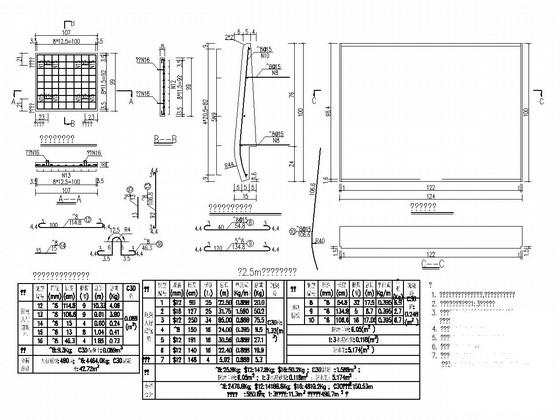

人行道一般构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 预应力混凝土简支箱梁桥图 - 1
    预应力混凝土简支箱梁桥图 - 1
  • 预应力混凝土简支箱梁桥图 - 2
    预应力混凝土简支箱梁桥图 - 2
  • 预应力混凝土简支箱梁桥图 - 3
    预应力混凝土简支箱梁桥图 - 3
  • 预应力混凝土简支箱梁桥图 - 4
    预应力混凝土简支箱梁桥图 - 4
  • 预应力混凝土简支箱梁桥图 - 5
    预应力混凝土简支箱梁桥图 - 5
以上是部分截图,请下载附件后查看完整高清内容
