40米先简支后连续预应力混凝土T梁上部构造通用图布置图及钢束图

  • 使用性:公路桥
  • 跨径大小和多跨总长:40m
  • 行车道位置:下承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 说明
  • 上部构造工程量表
  • 40米连续T梁桥型布置图
  • 上部构造横断面布置图(26米宽)
  • 上部构造横断面布置图(30米宽)
  • 40米T梁主梁一般构造图(三)
  • 边跨正弯矩钢束图(二)
  • 中跨正弯矩钢束图(二)
  • 主梁连续钢束图(二)
  • 梁端槽口、钢束孔道端部大样及正弯矩束垫板位置图(二)
  • 40米T梁中段锚固端钢筋构造图
  • 连续钢束锚块钢筋构造图(二)
  • 主梁普通钢筋构造图
  • 主梁翼缘板钢筋构造图(二)
  • 主梁端部钢筋及主梁连接构造图
  • 梁端现浇段钢筋构造图
  • 主梁横隔板及接头构造图
  • 伸缩缝槽口钢筋构造图(三)
  • 80型主梁伸缩缝装置构造图
  • 160型主梁伸缩缝装置构造图
  • 240型主梁伸缩缝装置构造图
  • 泄水管构造及布置图
  • 桥面铺装构造图
  • 梁底支座楔块构造图
  • 支座构造图
  • 支座垫石钢筋构造图
  • 防撞栏构造图
  • 上部构造施工流程图

附件详情

设计荷载:汽车----超20级、挂车----120、人群3.5KN/m2;桥面宽度组成:(1)桥宽26.0米:0.5米(护栏)+11.5米(行车道)+0.5米(护栏)+1.0米(中央分隔带)+0.5米(护栏)+11.5米(行车道)+0.5米(护栏);(2)桥宽29.5米:0.25米(栏杆)+1.5米(人行道)+0.5米(护栏)+11.5米(行车道)+0.5米(护栏)+1.0米(中央分隔带)+0.5米(护栏)+11.5米(行车道)+0.5米(护栏)+1.5米(人行道)+0.25米(护栏)
本通用图适合于5孔和4孔一联的40米先简支后连续预应力混凝土T梁,每孔由12片(设置人行道的为14片)T梁组成,T梁梁高为2.3米,梁宽2.1米,全梁梁高、梁宽一致,跨中腹板厚18厘米,支点附近腹板厚52厘米。桥梁横向通过梁间横隔板及翼缘板的湿接缝连接成整体。
桥面横坡2%。预应力孔道:采用波纹管形成。横向分布系数采用刚接梁法计算。
……
共计37张

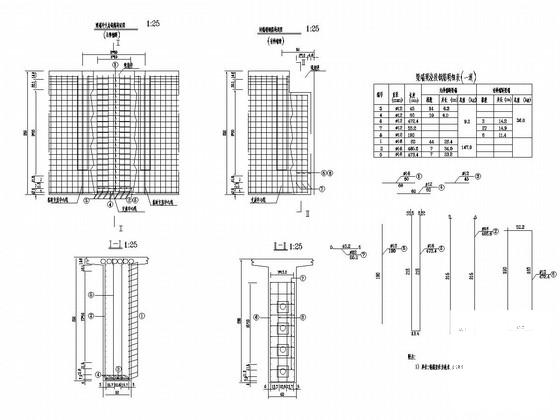

梁端现浇段钢筋构造图

主梁翼缘板钢筋构造图(二)

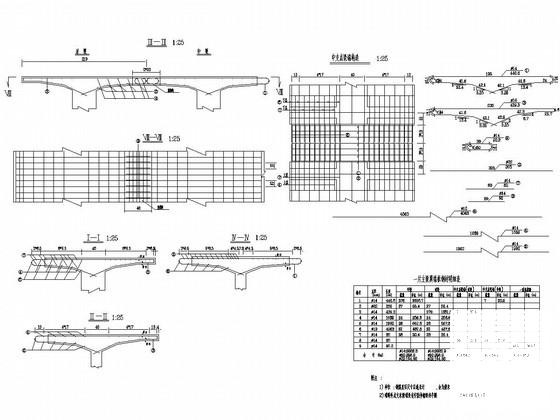

中跨正弯距钢束图

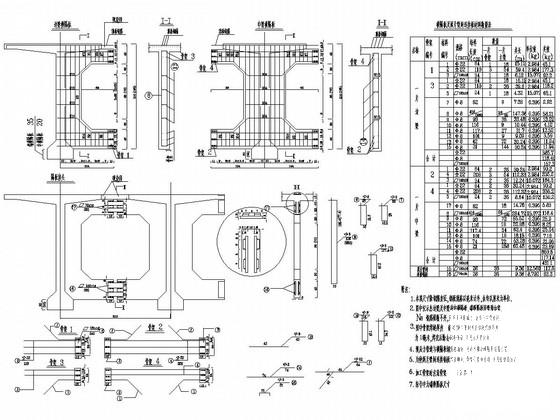

主梁横隔板及接头构造图
