项目概要：
桥梁采用中央单索面三塔钢箱梁斜拉桥，桥跨布置为110+129+258+258+129+110=994m，两个中跨和次边跨布设斜拉索。
139#和140#墩钢塔上吊具采用抗弯扭性能强、吊装工艺方便的箱梁式结构。
根据钢塔的高度以及浮吊吊高的限制，吊点设置在塔顶往下约36.7m处，即钢索塔Z10节段底端往下0.86m。钢索塔高度为108.5m，上吊具安装高度为71.741m（吊具底距二级承台顶68.991m），如图1.3所示。考虑到上吊具与钢塔间弦杆的最小间距只有13cm，且上吊具为变截面构件，构件重心较难控制，拆除上吊具时需搭设钢管支架操作平台，配合千斤顶进行小位移精确定位拆除，避免对钢塔构件产生不利损坏。
......

，共60页。

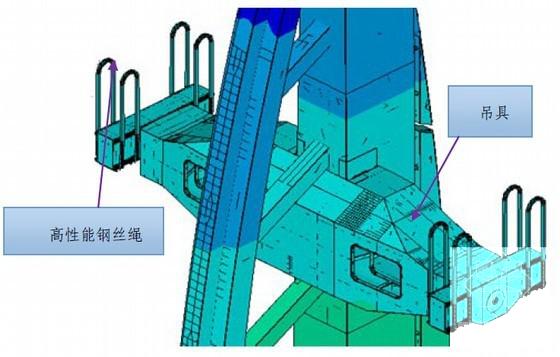

钢塔吊具结构示意图

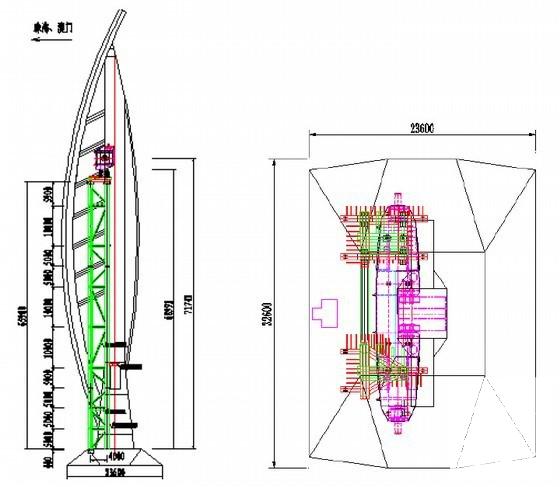

钢塔吊具结构图

钢索塔上吊具拆除示意图
