40m单箱四室结构钢箱梁梁体设计CAD大样图29张（钢箱梁宽16米梁高1.84米）

资料简介
赚取积分

附件详情

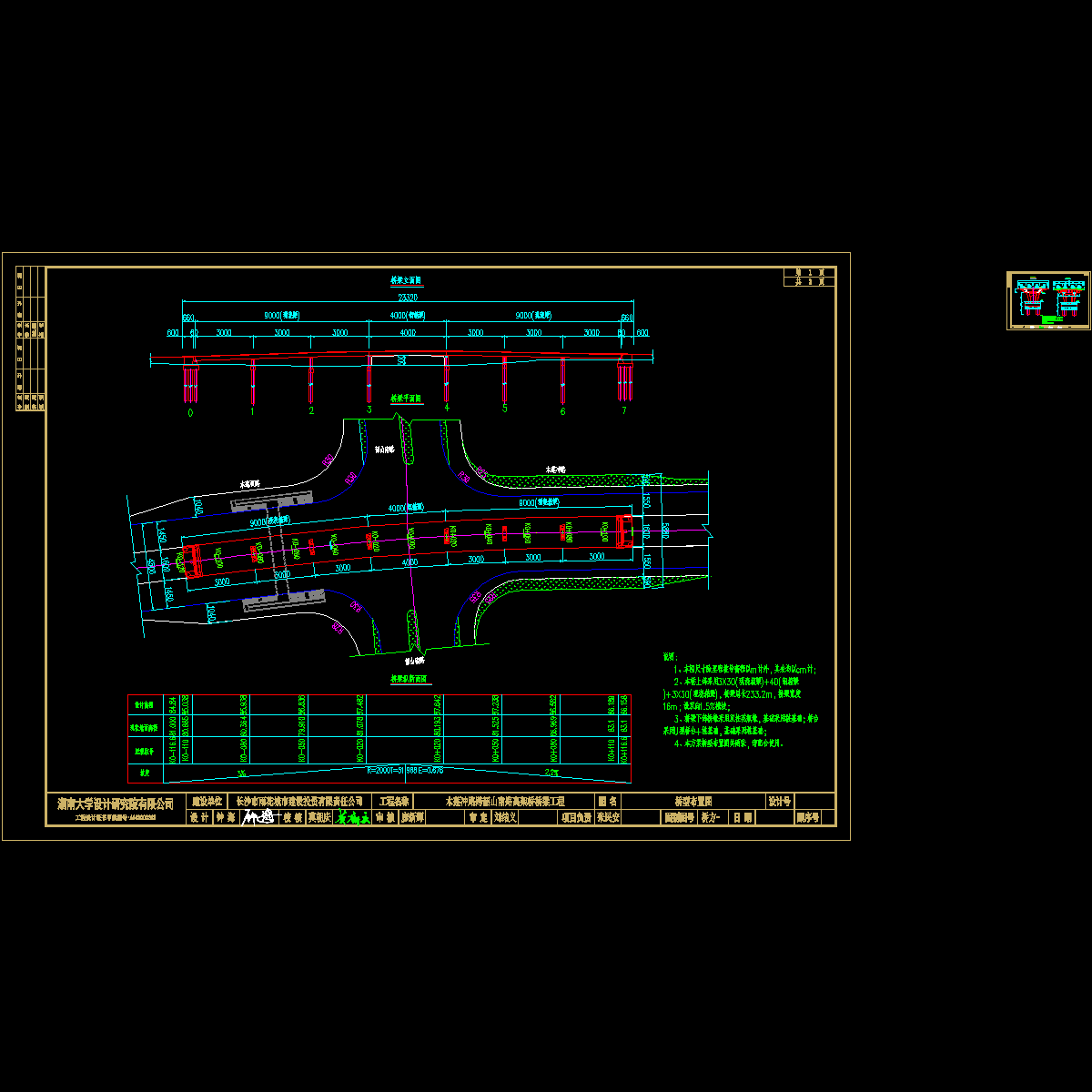

01桥型布置图
02钢箱梁工程数量表
03钢箱梁一般构造图1
04钢箱梁一般构造图2
05钢箱梁横断面图1
06钢箱梁横断面图2
07钢箱梁构件大样图1
08钢箱梁构件大样图2
09钢箱梁（Z1、Z5）构造图 1
10钢箱梁（Z1、Z5）构造图2
11钢箱梁（Z1、Z5）构造图3
12钢箱梁（Z2、Z4）构造图1
13钢箱梁（Z2、Z4）构造图2
14钢箱梁（Z2、Z4）构造图3
15钢箱梁（Z3）构造图1
16钢箱梁（Z3）构造图2
17钢箱梁（Z3）构造图3
18桥面铺装设计图1
19桥面铺装设计图2
20桥面铺装设计图3
21桥面排水示意图
22检修孔大样图
23支座平面布置图
24盆式橡胶支座及垫石构造图
25盆式橡胶支座及垫石构造图
26伸缩缝一般构造图
27防撞栏杆构造及配筋图

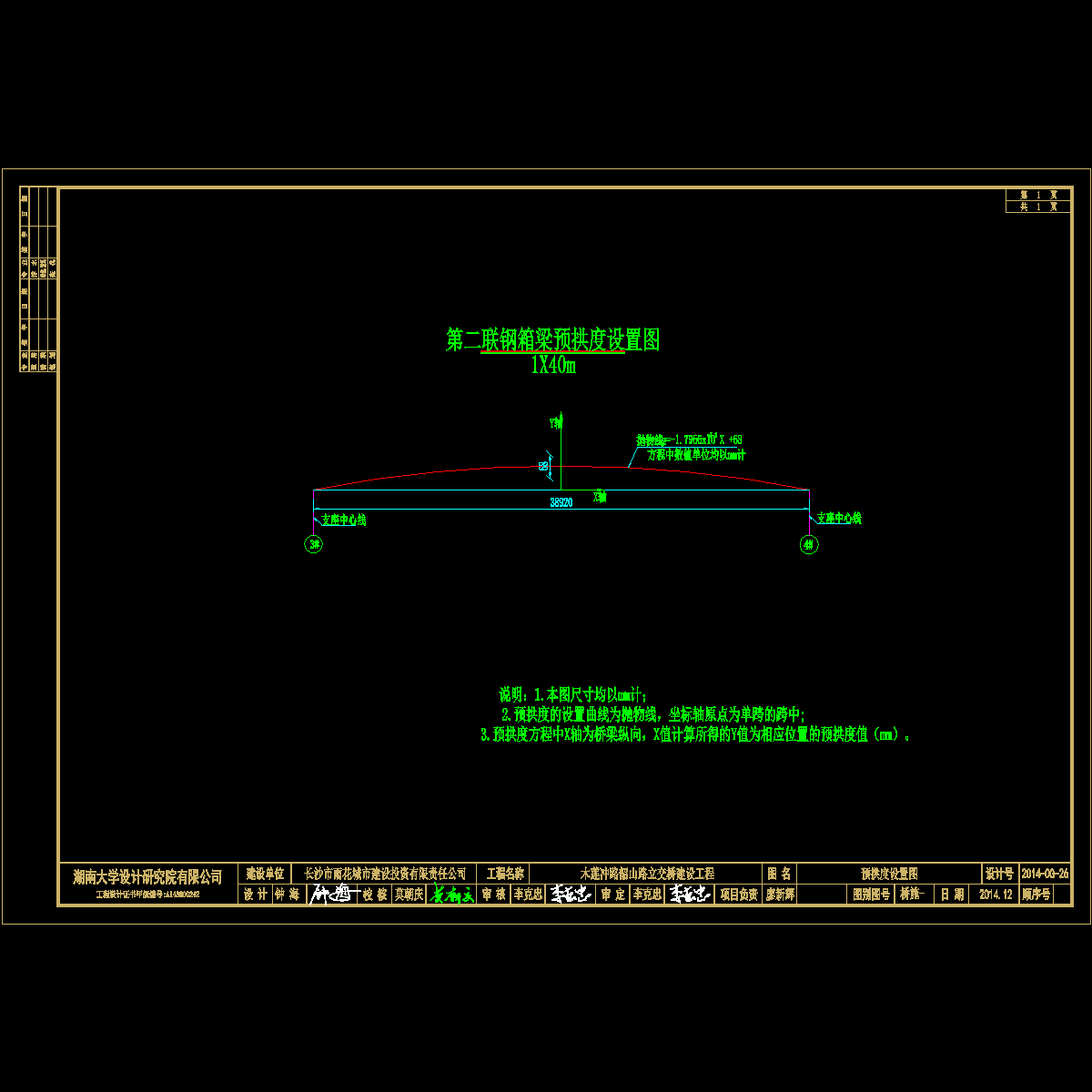

28预拱度设置图

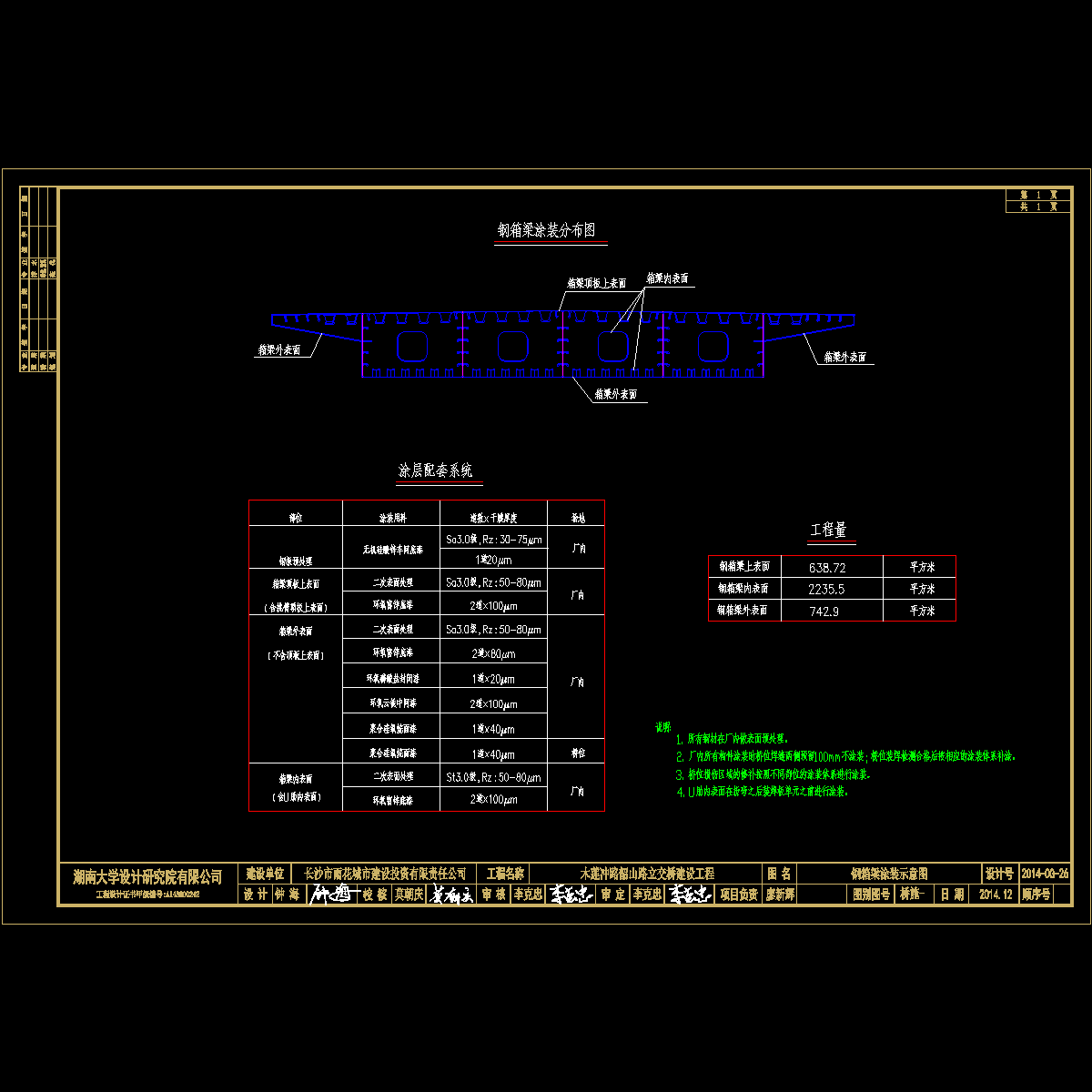

29钢箱梁涂装示意图

附件详情

设计依据：《城市桥梁设计规范》JJ 11-近代；城市桥梁抗震设计规范CJJ166-近代。
设计车速主线50km/h，设计荷载：城-A级。道路通行净空:车行道通行净高≥5.0m。主梁结构：主梁均采用Q345c钢；桥面结构：4cm 沥青玛蹄脂碎石混合料(SMA-13) 6cm 厚中粒式沥青混凝土(AC-20) 10cm厚C40无收缩纤维网混凝土。
高架桥宽16m，双向1.5%横坡。横断面组成为：0.5m(防撞栏杆) 0.5m(安全距离) 3.5m（机动车道） 3.25m（机动车道） 0.5m(安全距离) 3.25m（机动车道） 3.5m（机动车道） 0.5m(安全距离) 0.5m(防撞栏杆）。
……
钢箱梁宽16米，主梁截面中心处梁高1.84米，悬臂长2.5米。钢箱梁采用单箱四室建筑结构形式，箱室宽2.75米，箱梁顶板、底板、腹板钢板厚16mm。顶板加劲肋采用8mm厚U肋，间距60cm；底板加劲肋采用T肋，间距40cm。箱梁每隔3m设置一道横隔板，横隔板厚20mm。除横隔板外，悬臂端每隔1.5m设置横向加劲肋。顺桥向划分为5个节段，节段长度8m（中间段长度7.92m），横桥向沿截面中心线划分为2 个节段，单个节段最大重量为40 吨。钢箱梁桥位环缝划分时实行错缝划分，顶板、底板、腹板接缝须相互错开300mm以上。
……
共计29张，设计于近代年

钢箱梁底平面图

钢箱顶平面图

垫石构造图

桥面铺装图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

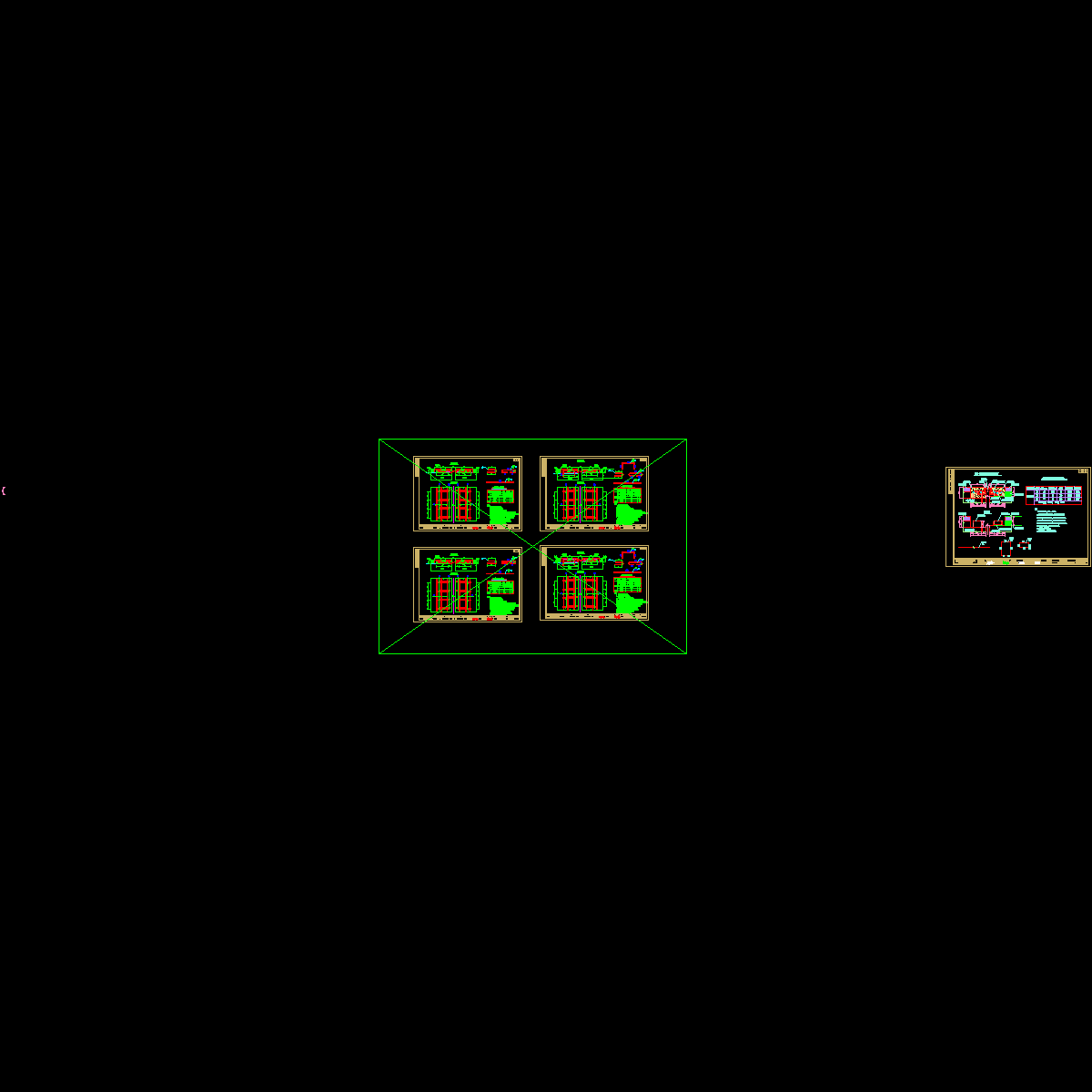

02横断面.dwg
07伸缩缝.dwg

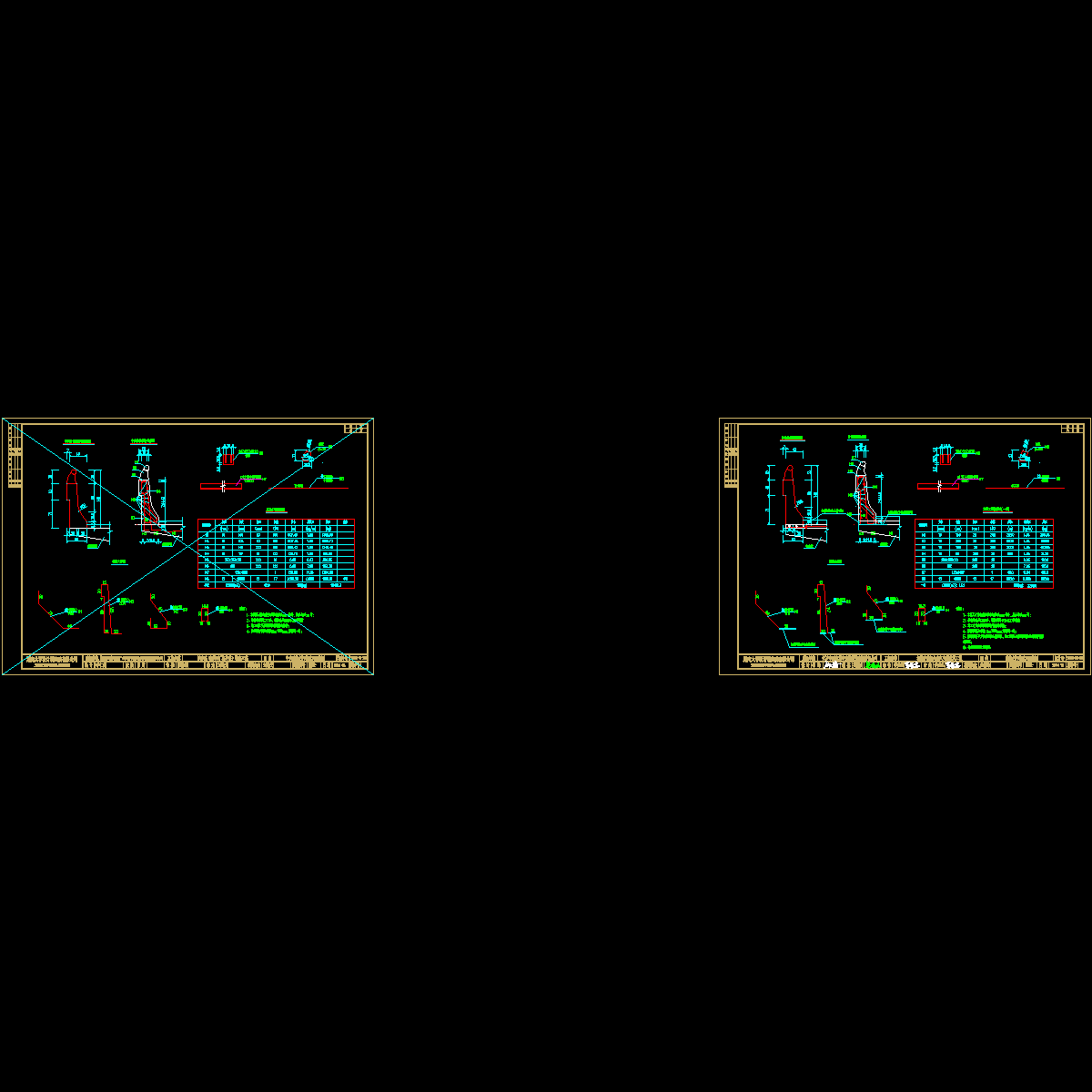

08防撞栏杆.dwg
09预拱度设置图.dwg
10桥梁涂装图.dwg

以上是部分截图，请下载附件后查看完整高清内容
