城市主干路照明工程施工大样图设计平面图,照明控制原理图

附件详情

道路等级:城市主干路
设计年限:交通量饱和设计年限20年,沥青砼路面结构设计年限15年
设计速度:50km/h
标准路幅:B=6.5m(人行道)+12m(车行道)+7.0m(中央分隔带)+12m(车行道)+6.5m(人行道)=44m
道路长度:1022.744m
最小园曲线半径:全线为直线
最大纵坡:1.6%
停车视距:≥60m
桥涵荷载等级:城市-A级 人群荷载:4.0KN/平方米
路面结构设计荷载:BZZ-100型标准车
地震烈度:地震烈度为6度;构造设防
……
横断面型式、布置、各组成部分尺寸及比例符合道路类别、级别、计算行车速度、设计年限的交通量和人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因素的要求,保障车辆和人行交通安全通畅。结合西彭控制性详细规划,并根据业主意见,将本道路路幅分配为:
B=6.5m(人行道)+12m(车行道)+7.0m(中央分隔带)+12m(车行道)+6.5m(人行道)=44m。
……
该项目道路照明采用常规低杆灯,光源均采用高光效的高压钠灯。灯杆对称布置在两侧人行道上,选用单臂灯杆,灯杆高度为12m,灯具功率为400W,灯杆悬挑长度为2.0m,仰角10°;灯杆间距35m左右。部分道路加宽段及交叉口处灯具采用双光源灯具,灯具功率为40W+250W。路灯具体布置详 照明平面图
……
共43张,。

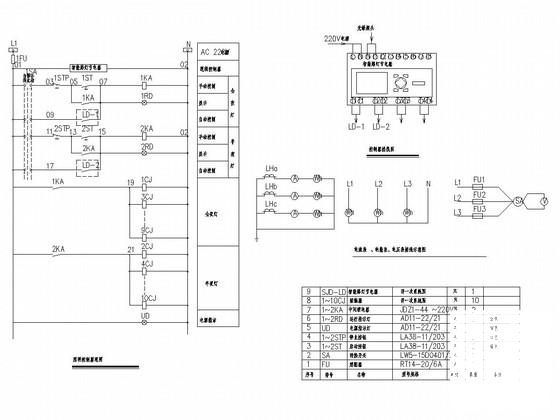

照明控制原理图

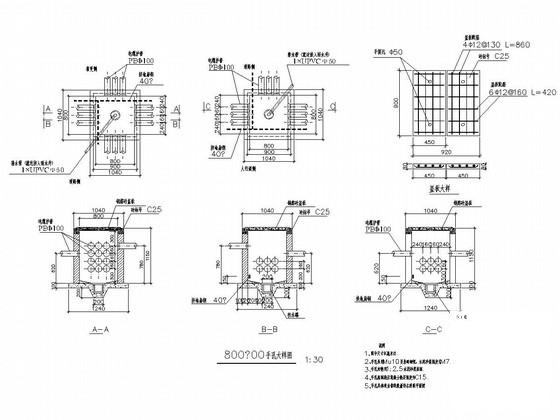

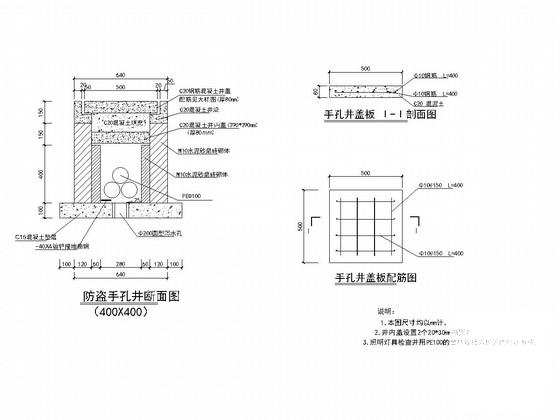

路灯手孔井大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 城市主干路照明设计图 - 1
    城市主干路照明设计图 - 1
  • 城市主干路照明设计图 - 2
    城市主干路照明设计图 - 2
  • 城市主干路照明设计图 - 3
    城市主干路照明设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
