人工挖孔、维护桩、基坑防护施工图纸17张

附件详情

编辑评价：
该附件为人工挖孔、维护桩、基坑防护施工图，附各项工程 技术交底 ，最新规范编制设计，内容详细，对设计、施工人员均有一定参考借鉴价值。
......

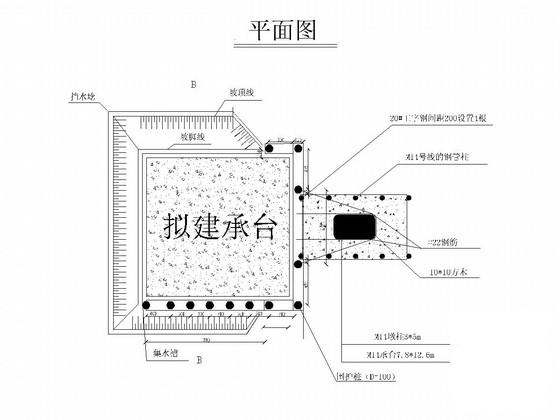

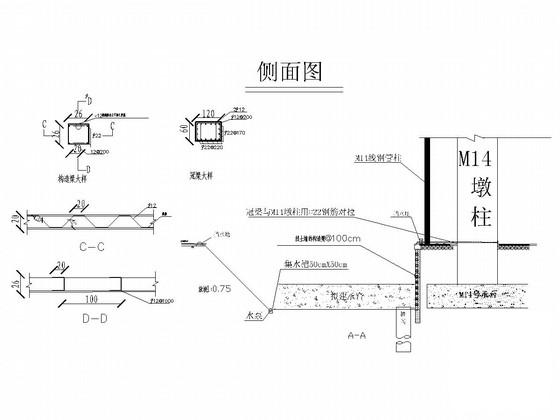

基坑防护：
由于本标段12#轴~14#轴承台位于xx西岸大堤，原地面高度与承台底落差大开挖基坑深度在5m以上,其中12#轴承台基坑深度为7.79m；13#轴承台基坑深度为5.91m；12#轴承台基坑深度为6.32m。
......
维护桩：

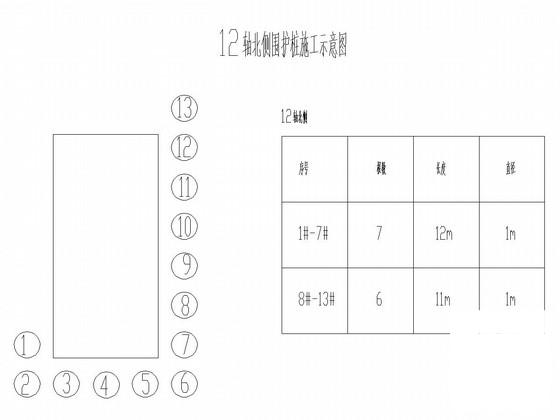

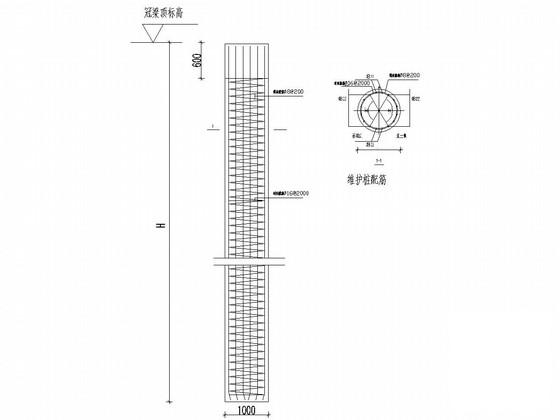

由于本标段12#轴、13#轴、14#轴承台位于永定河东岸大堤，现根据规范要求，设置基坑维护桩，围护桩直径D=1m，12轴南侧有7棵，长为12m；12轴北侧有13棵，其中1#—7#号长为12m,8#—13#号长为11m；13轴、14轴南、北侧各有6棵，长均为10m。
......
人工挖孔：
本标段12#-14#轴共有人工挖孔桩44棵，其直径均为1m。12轴南侧有7棵，深度为12m；12轴北侧有13棵，其中1—7号深度为12m,8—13号深度为13m；13轴、14轴南、北侧各有6棵，深度均为10m。
......

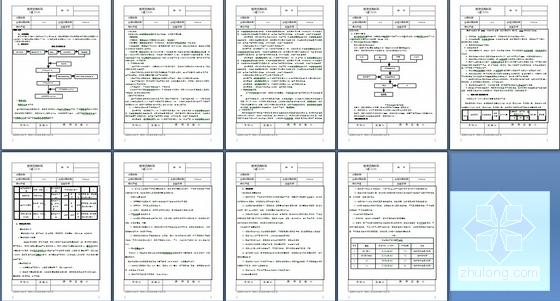

，共17张CAD设计图、技术交底19页。
