8-25m先简支后桥面连续预应力混凝土T型梁桥施工图纸27张构造图

  • 位置:云南
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:25m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 全桥工程材料数量总表
  • 桥位工程地质纵断面图

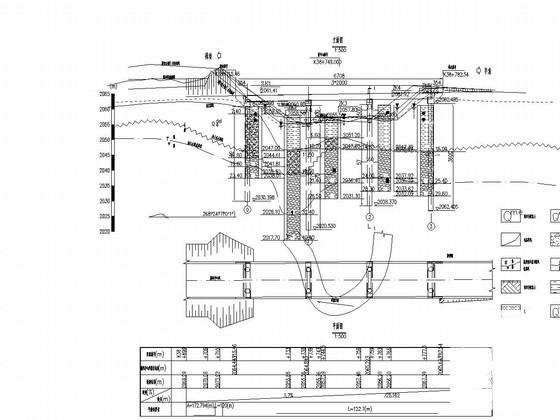

  • 桥型总体布置图4
  • 桥墩一般构造图
  • 桥墩参数表
  • 桥面控制点坐标表2
  • 边梁悬臂长度表
  • 上部构造尺寸表2
  • 墩台放样及垫石高程表2
  • 墩台顶垫石、挡块布置图
  • 墩柱、桩钢筋构造图
  • 桥墩桩基材料数量汇总表
  • 桥墩墩柱材料数量汇总表
  • 0号桥台一般构造图
  • 桥台桩、柱钢筋构造图
  • 桥台桩、柱钢筋数量表
  • 桥台台帽钢筋构造图
  • 0号桥台耳背墙钢筋构造图
  • 8号桥台耳背墙钢筋构造图
  • 墩台位置坐标图

附件详情

设计荷载:公路-Ⅰ级;验算荷载:挂-300;地震动峰值加速度:a=0.15g。本桥平面位于R=325.133m,Ls=100m的左偏圆曲线及缓和曲线上。纵面位于I=+3%的上坡段内。本桥跨越一老深沟,路线标高不受水位控制,设计洪水频率为1/100。桥梁上部构采用8-25m先简支后桥面连续预应力混凝土T型梁桥。全桥分为8联,在两端桥台处设置模数式80型伸缩缝,在4号桥墩处设置模数式160型伸缩缝。在两端桥台及4号桥墩上设置GYZF 500X112四氟圆板式橡胶支座,在其余桥墩上设置GYZ500X110mm圆板式橡胶支座。桥墩采用双柱式钢筋混凝土结构,桩基采用挖孔灌注桩。桥台桩柱式轻型桥台,0号桥台右侧取消耳墙,设路肩挡墙台后设置6m长桥头搭板。桩基在嵌岩深度范围内采用人工开挖。桥墩采用挖孔灌注桩,基底嵌入弱风化泥岩内不小于4倍桩径,天然湿度的岩石单轴极限抗压强度R>7.5Mpa。
工程材料:混凝土C50现浇、C50预制、C40,水下混凝土C30、C20混凝土片石、C50钢纤维混凝土。M50、M40砂浆。钢筋R235、HRB335。80型、160型伸缩缝。
……共计27张,

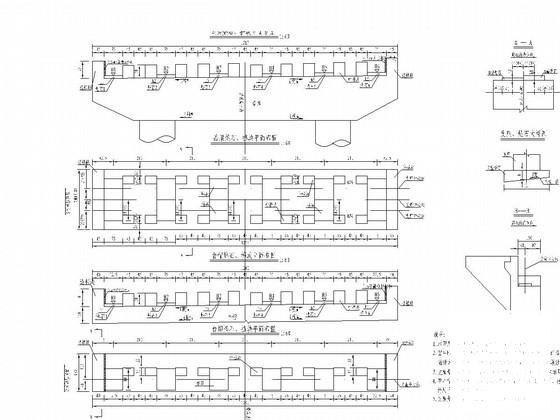

墩台顶垫石、挡块布置图

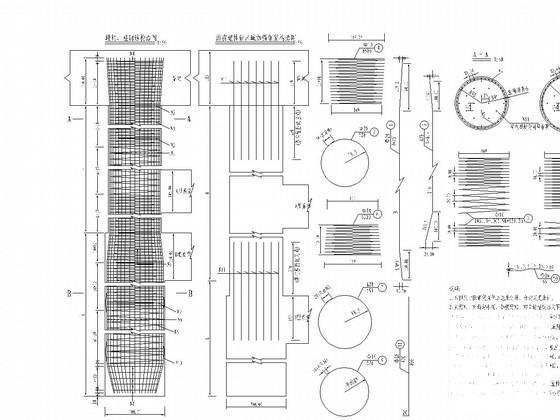

墩柱、桩钢筋构造图

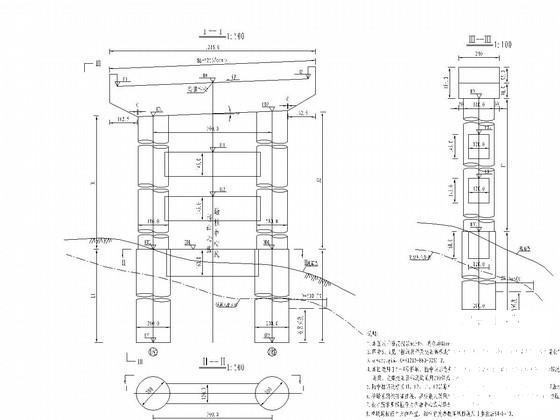

桥墩一般构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 桥面连续预应力构造图 - 1
    桥面连续预应力构造图 - 1
  • 桥面连续预应力构造图 - 2
    桥面连续预应力构造图 - 2
  • 桥面连续预应力构造图 - 3
    桥面连续预应力构造图 - 3
  • 桥面连续预应力构造图 - 4
    桥面连续预应力构造图 - 4
以上是部分截图,请下载附件后查看完整高清内容
