南方自建别墅电气全套图纸

一、项目概要

该项目为信阳自建别墅项目。

工程为单层居住建筑,总建筑面积917.43m,建筑高度:12.95m,砖混结构,抗震设防烈度见结施;

二、设计范围

1. 低压配电 2. 照明系统 3. 网络系统 4. 电话系统 5. 有线电视系统

6. 防雷接地 系统

三、系统供电及负荷

3.1 负荷等级

该项目为多层住宅建筑,按三级负荷要求供电。

照明总安装容量83.4KW

3.2 供电电源及方式

本楼用电由室外变压器提供,非消防负荷进线采用ZR-YJY22-0.6/1KV,低压配电电压采用220/380V,采用放射式干式相结合的供电方式。

工程进线电缆规格、型号以总图外线为准。

四、节能及环保措施

4.1 工程照明按照《建筑 照明设计标准 》(GB50034-近代)的有关规定进行设计。

4.2 建筑公共部位的走廊、楼梯间、厕所等场所、无人长时间逗留,只进行检查、巡视和短时操作等的工作的场所,宜选用配用感应式自动控制的发光二极管(LED)灯。电梯采用群控、无人时自动停于底层,达到节能。

4.3 灯具按照平行于窗户方向以列为单位开启;近窗的灯具采用独立控制的照明开关;大堂、大空间灯具,根据实际情况,采用分区、分组、集中和分散等控制措施。

4.4 满足灯具最低允许安装高度及美观要求的前提下,尽量降低灯具的安装高度。

4.5 住宅采用一户一表,分户计量,低压配电采用分区分项计量。

4.6 单相照明负荷尽可能均匀平衡到三相负荷中,以减少电压损失,影响光源的发光效率。

4.7 选用节能、绿色、环保且经国家认证的电气产品。在满足国家规范及供电行业标准的前提下,选用高性能电气设备、

高品质电缆、电线以降低自身的损耗。采用的电梯、水泵、风机等设备都应采取节电措施。

五、电话、网络、有线电视

5.1 工程内电话及宽带网络为光纤进线。

5.2 通信系统光纤由运营商市网接口引至该项目地下室电信间光纤配线箱,由光纤配线箱再经层分纤箱放射式配线至住户。

5.3 住宅每户采用2根2芯皮线光纤进线,经户内弱电箱ONU设备转换后输出电话与网络线路,住宅户内电话线路采用RVB-2x0.5-PC16

网络布线采用超五类对绞电缆CAT5E-UTP-PC20。

5.4 有线电视信号由运营商前端设备引来,干线采用SYWV-75-9,支线采用SYWV-75-7;信号经放大,分配等装置后送至各用户端。

系统仅设计分配方式及配线路径,设备选型等由专业公司负责。

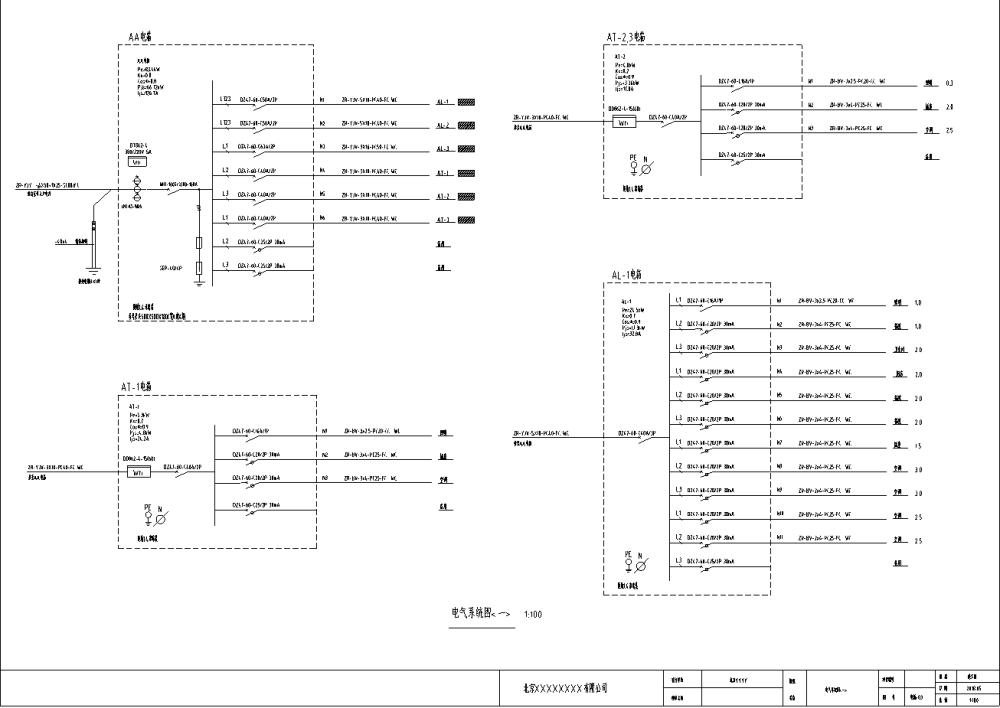

系统图

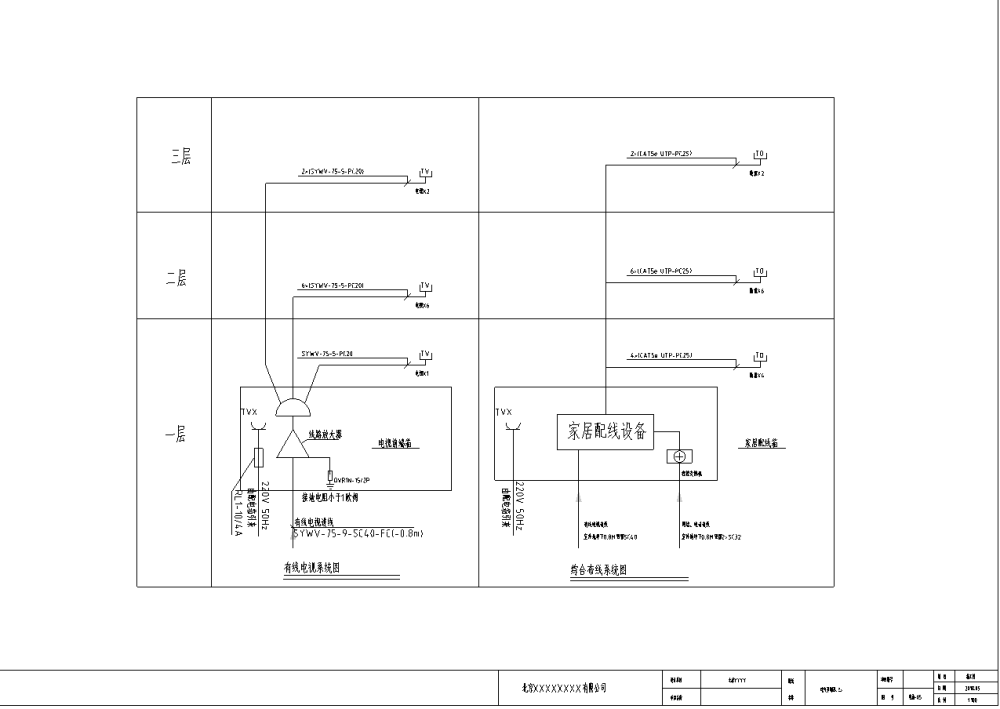

弱电系统图

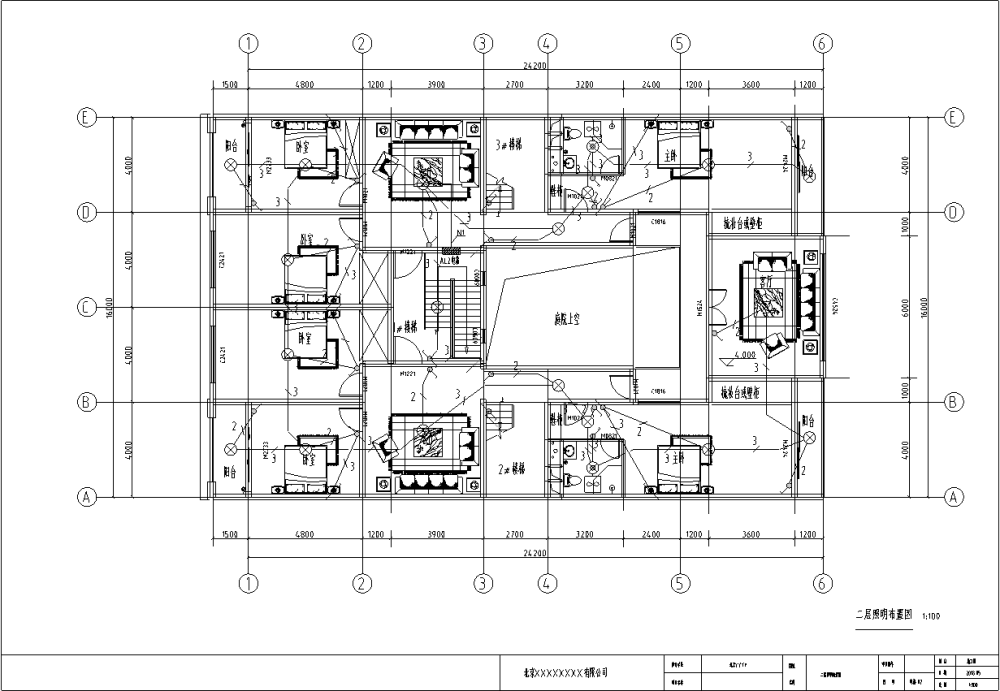

平面图

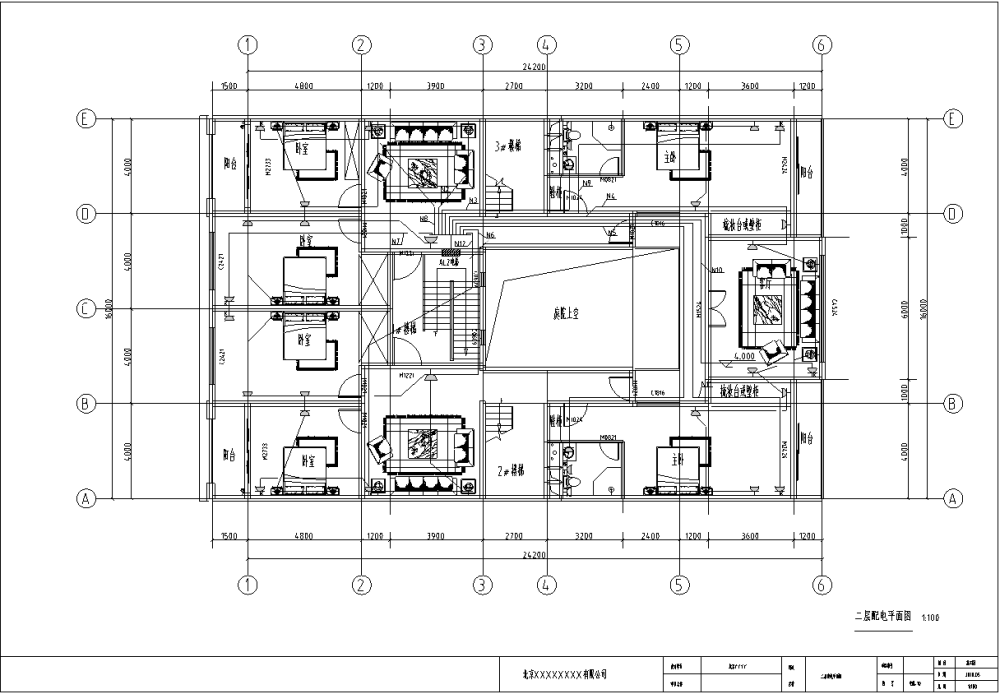

平面图

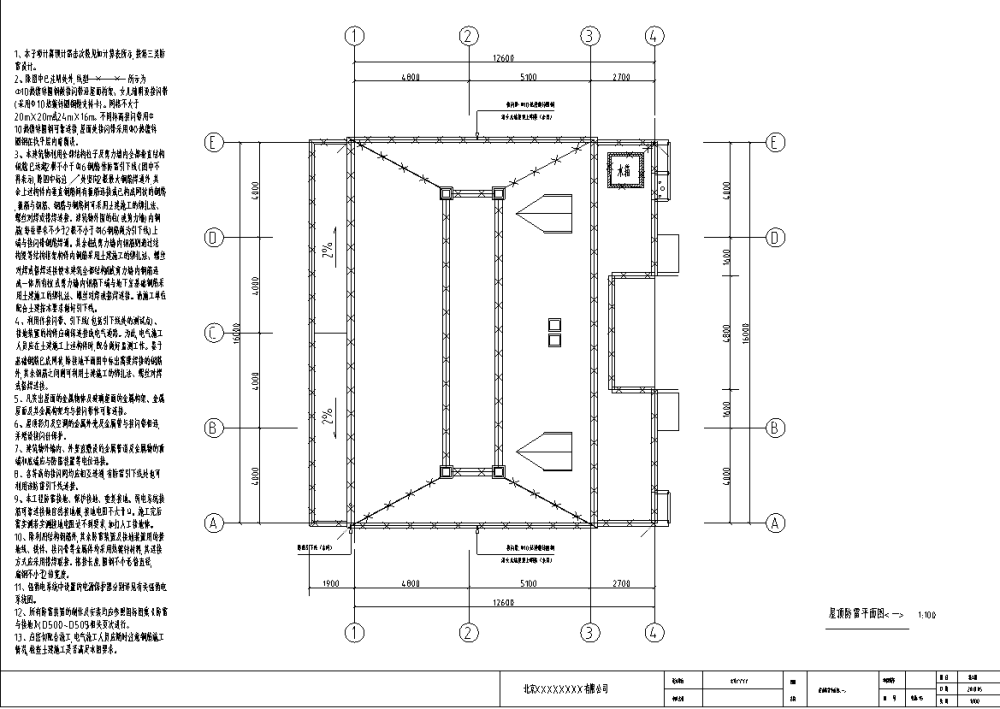

防雷接地平面图
