4000方MBR工艺水厂自控施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 弱电设计:机房工程
该附件为自控设计和视频监控设计
某4000方MBR工艺水厂自控施工图
自控设计
1. 受控设备工作模式:
该项目工艺设备的工作模式分为现场控制和远程控制,模式转换由设在现场操作箱上的转换开关完成。当设备处于现场控制模式时,自控系
统仅监视设备的运行工况。当处于远程控制模式时,自控系统可根据程序自动进行优化控制、顺序控制或对已具备联动功能的工艺设备机组下达
起停指令;同时也可通过自控主站触摸屏点动控制单台设备。当设备处于远程控制模式时,如某个设备发生故障,控制系统发出报警和指示,并将
该故障设备退出远程控制模式;对于部分设有备用的工艺设备组,控制系统将自动启动备用设备。
2. 故障状态设定:
1)电气故障:电气保护元件跳闸;阀门电动装置内置过转矩开关动作;上述状态经继电器触点送入控制系统,系统将其识别为电气故障。
2)偏差故障:控制系统发送运行指令后,如果在预设时间延迟后没有接收到正常的状态返回信号,则将其识别为偏差故障。对于水泵风机
类设备,偏差在起动指令发送与运行返回状态接受之间进行计算;对于阀门类设备,偏差在开启/关闭指令发送与开到位/关到位返回状态接受之
间进行计算。
3)测量错误:在线检测仪表变送器将检测数据通过标准电流信号送入控制系统,系统将监视其信号的连续性,并检测信号是否处于预设限
值范围之内。

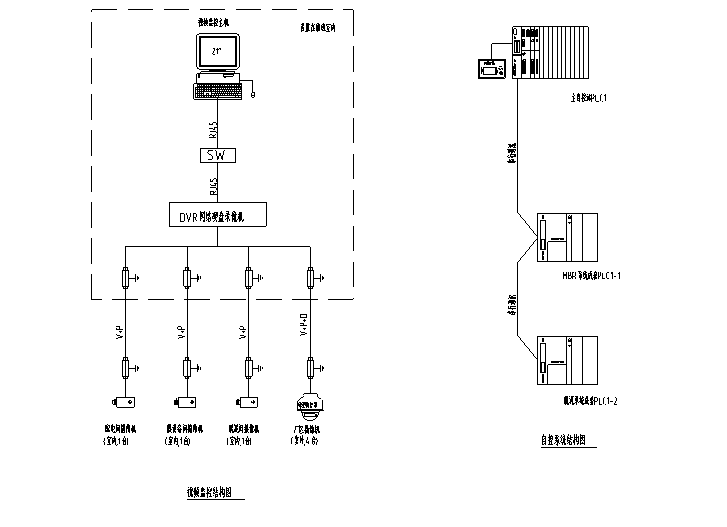

监控图
1
2
3
4

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

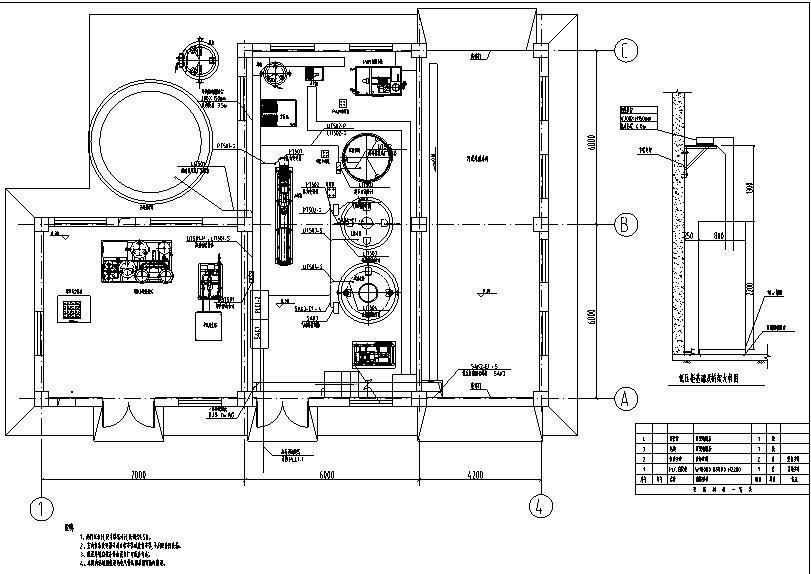

  • mbr工艺图纸 - 1
    mbr工艺图纸 - 1

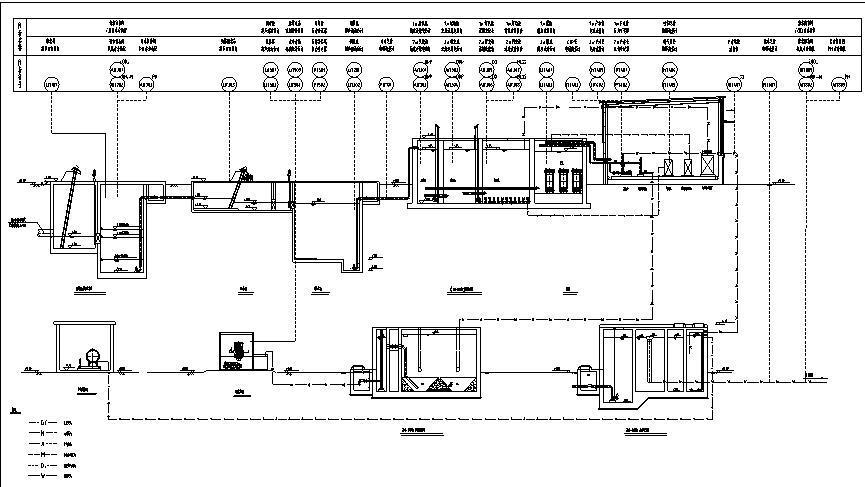

  • mbr工艺图纸 - 2
    mbr工艺图纸 - 2
  • mbr工艺图纸 - 3
    mbr工艺图纸 - 3

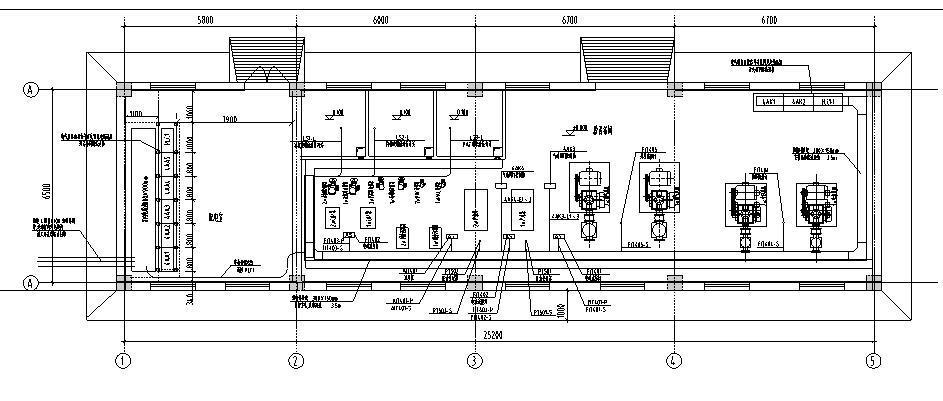

  • mbr工艺图纸 - 4
    mbr工艺图纸 - 4

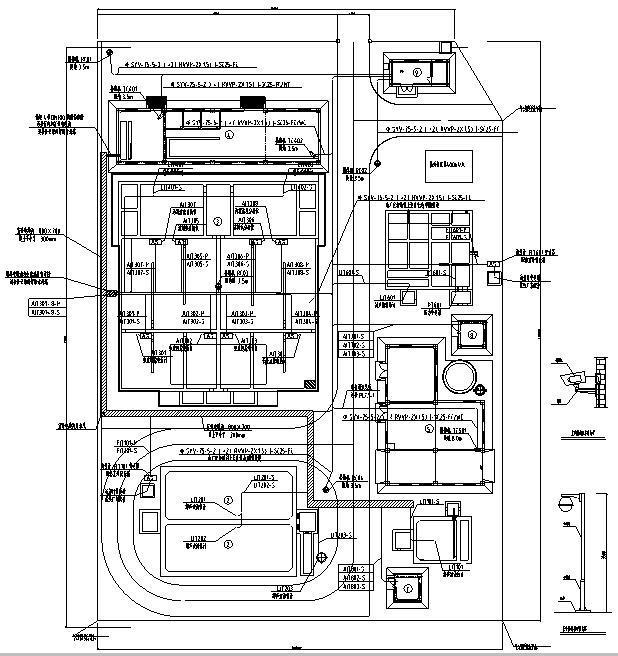

  • mbr工艺图纸 - 5
    mbr工艺图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
