多层工业厂房电气招标施工图纸(自控)

  • 建筑类别:工业建筑
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:36138.08平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为广东多层工业厂房电气招标图。

概况:
本次工程位于广东东莞,是东莞某半导体公司增资项目;本次改造项目为1号厂房一、二层局部装修改造。1号厂房为地上4层建筑,建筑高度23.85米,建筑面积为36138.08平方米,生产电子类产品,其生产火灾危险性类别均为丙类。属多层工业建筑,耐火等级一级。本次改造工程建筑面积为17647.68平方米,主要包括仓库、洁净厂房及设备房区域等。现浇钢筋混凝土框架结构。

设计范围:
工艺设备配电(含变电所低压接柜至工艺设备配电箱及工艺设备配电箱至工艺设备配电用插座);
照明配电;插座配电;
动力配电(含空调通风、给水排水及动力系统配电);
火灾自动报警及消防联动控制系统;
BAS系统;
防雷与接地;
自控系统;自控原理。

部分图纸摘录:


插座照明平面图



桥架及配电干线平面图


工艺设备配电平面图


火警平面布线图



自控平面布线图




配电箱接线图




火灾自动报警系统图


PCW系统控制原理图



冷冻水系统控制原理图

空调机及排风系统控制原理图



以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

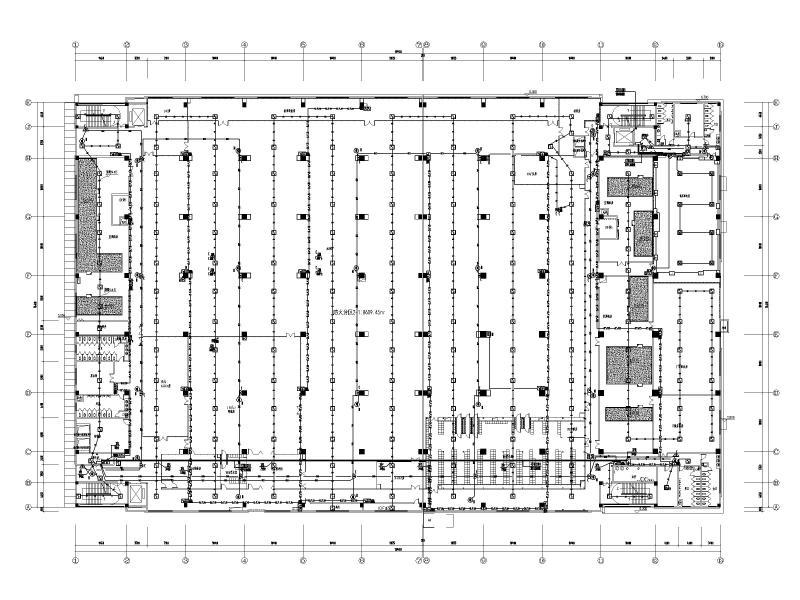

  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1

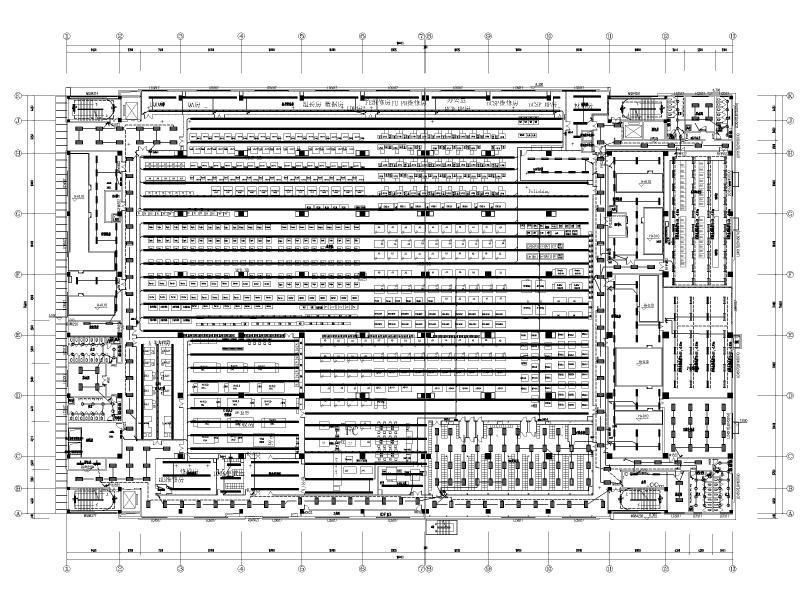

  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2

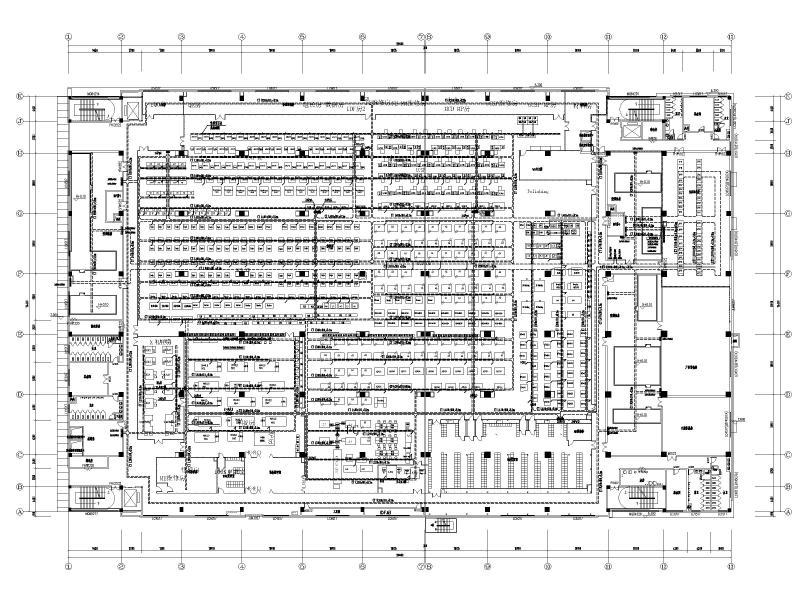

  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3

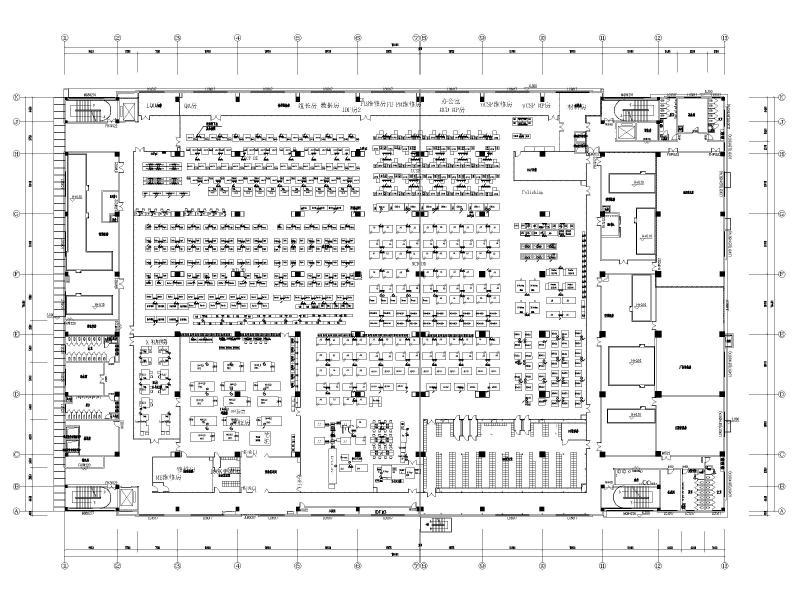

  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
  • 厂房电气施工图纸 - 7
    厂房电气施工图纸 - 7
  • 厂房电气施工图纸 - 8
    厂房电气施工图纸 - 8
  • 厂房电气施工图纸 - 9
    厂房电气施工图纸 - 9
  • 厂房电气施工图纸 - 10
    厂房电气施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
