隧道工程监控专项施工图纸(2020.4)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:弱电设备
  • 项目所在地:重庆
  • 强电设计:供配电系统,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,建筑设备监控系统,通信系统,广播系统,信息网络系统,其它


概况:
本项目为陶家隧道项目。本项目主线设计标准为城市快速道,设计车速80km/h,主线双向6~10车道。该资料范围为隧道监控系统。
为保障隧道的日常运营、管理及紧急情况下的及时救援,本系统设计本着"安全、先进、实用、经济"的原则,参考《火灾自动报警系统设计规范》(GB50116-近代)《公路隧道设计规范 第二册 交通工程与附属设施》(JTG D70/2-近代),设置必要的隧道监控设施。隧道监控系统包括现场控制、闭路电视监控、视频事件检测、火灾监测与报警、交通检测与诱导、环境监测与通风控制、亮度检测、照明控制及隧道紧急电话与有线广播等。

部分图纸摘录:

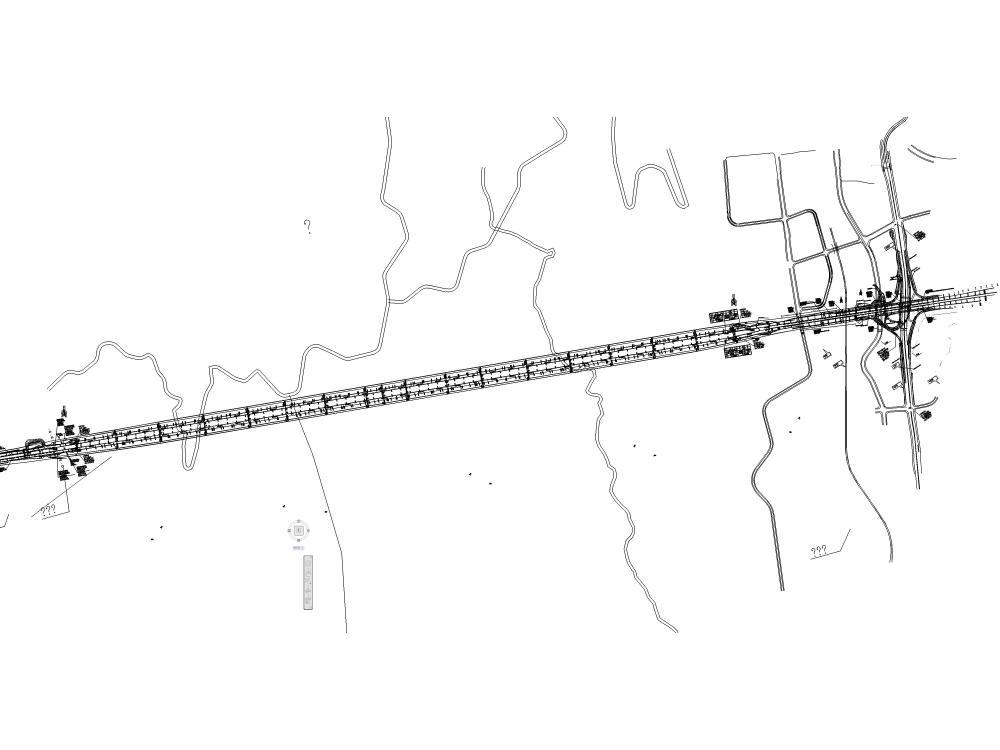

监控设备平面布置图

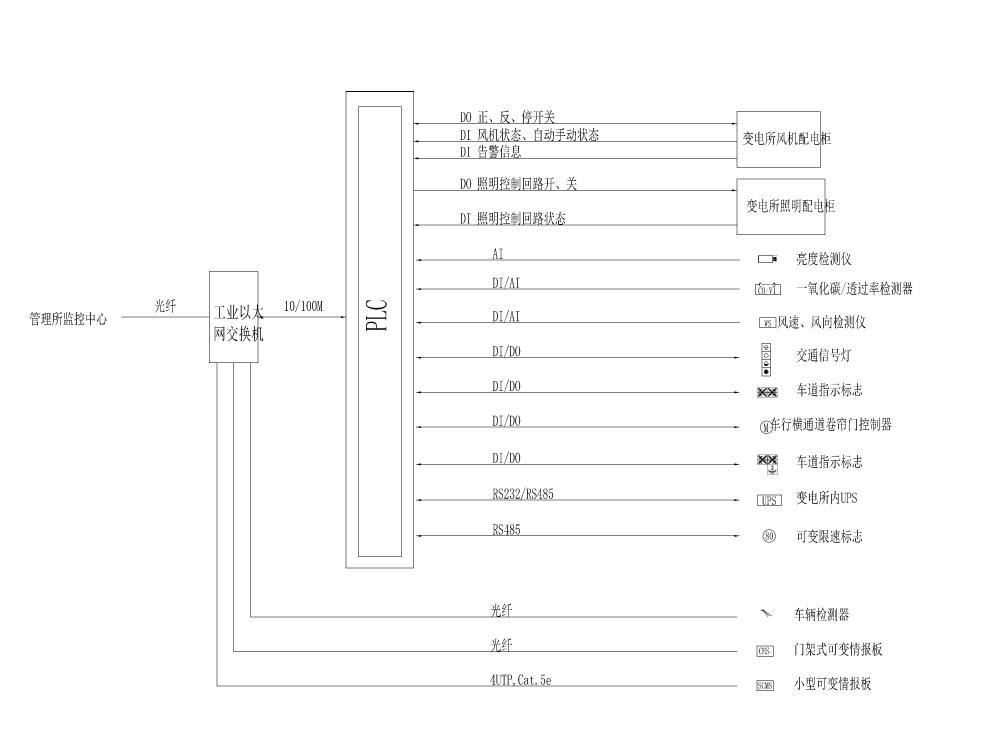

PLC柜与隧道设备连接示意图

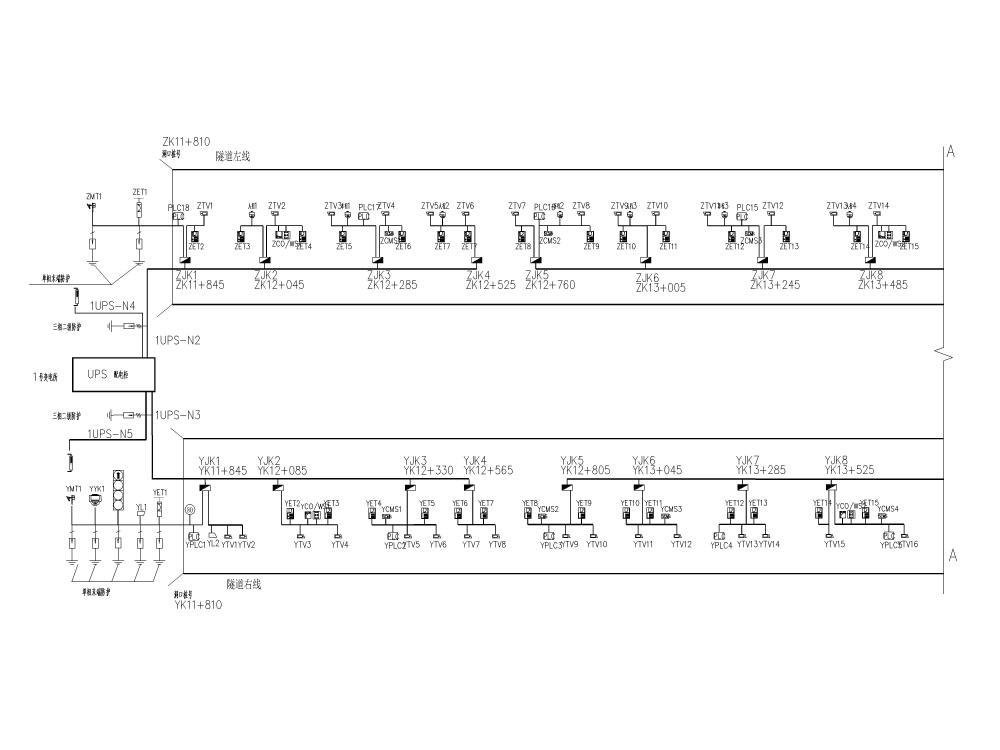

监控设备供电连接示意图

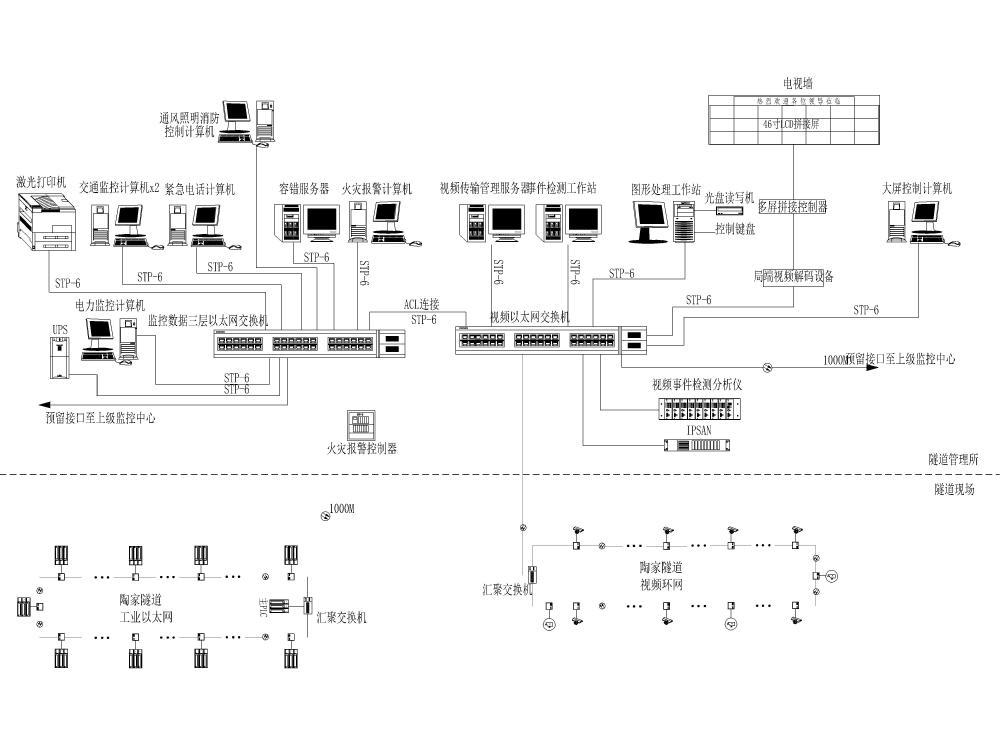

计算机网络构成图

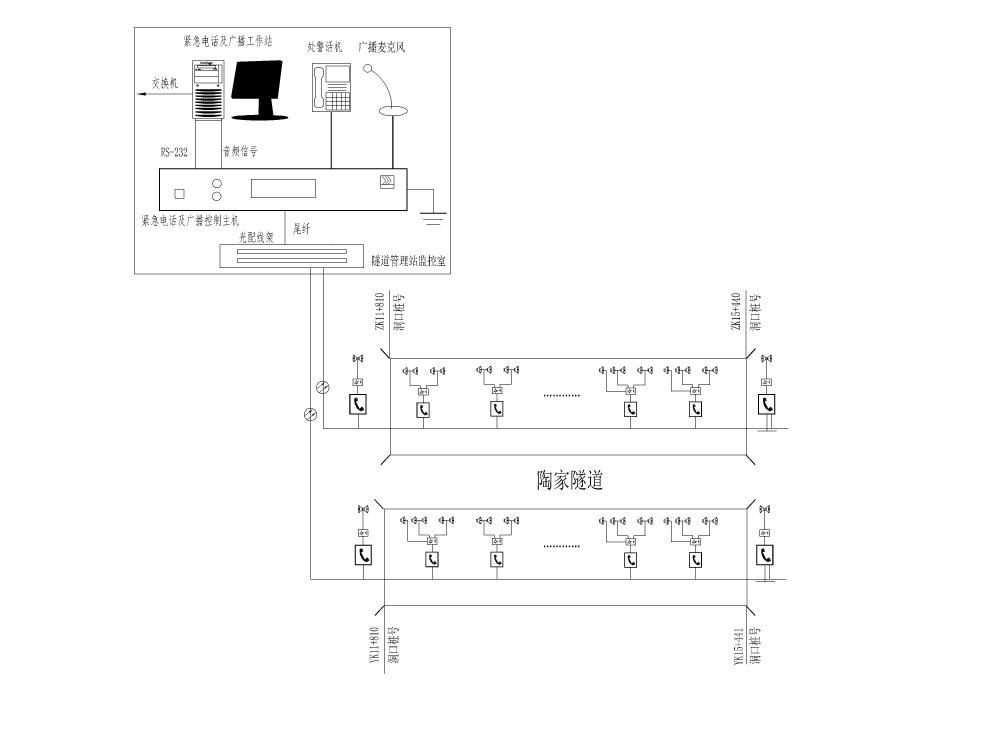

紧急电话及广播系统图
隧道工业以太网构成图
隧道监控系统构成图
隧道监控系统信息流程图
隧道三波长火灾检测系统构成图


监控设备安装断面图


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 隧道施工图纸 - 1
    隧道施工图纸 - 1
  • 隧道施工图纸 - 2
    隧道施工图纸 - 2
  • 隧道施工图纸 - 3
    隧道施工图纸 - 3
  • 隧道施工图纸 - 4
    隧道施工图纸 - 4
  • 隧道施工图纸 - 5
    隧道施工图纸 - 5
  • 隧道施工图纸 - 6
    隧道施工图纸 - 6
  • 隧道施工图纸 - 7
    隧道施工图纸 - 7
  • 隧道施工图纸 - 8
    隧道施工图纸 - 8
  • 隧道施工图纸 - 9
    隧道施工图纸 - 9
  • 隧道施工图纸 - 10
    隧道施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
