5万吨净水厂给排水工艺全套施工图纸

  • 设计详细说明:有
  • 类型:自来水厂
  • 处理技术:格栅筛网, 沉淀, 混凝, 澄清, 过滤, 活性污泥发
  • 工艺流程选介:城市垃圾渗透液, 其他
  • 设计阶段:施工图设计
  • 参考图纸:10-20张
  • 规模:5-10万吨/天
  • 设计年代:近代

附件详情

  • 设计计算说明书
  • 水工艺流程图
  • 取水泵房工艺图
  • 取水头部工艺图
  • 净水厂总平面图
  • 厂区管道总 平面布置图
  • 总平面布置图
  • 送水泵房工艺图
  • 清水池工艺图
  • 活性炭滤池
  • 臭氧接触池工艺图
  • V型滤池图01
  • V型滤池图02
  • 絮凝沉淀池

附件详情

该项目位于湖南,水厂建成后,与老厂联合向管网供水,形成统一供水的局面。根据城市管网供水的需要,计算得新水厂近期供水规模为5万m3/d,远期为10万m3/d。为保证出水水质,所以新水厂处理工艺采用常规处理加深度处理(臭氧-生物活性炭),增加深度处理后,能使出厂水水质明显提高。工程建设总投资为9373.65万元。该资料的主要内容包括:取水构筑物设计;净水厂设计;输配水管网设计;工程概预算四部分。
设计范围:(1)城市给水工程规划。(2)输水干管、管网系统的布置、管径选择及管网平差。(3)给水处理厂内各项构筑物的形式选择、内容布置及尺寸计算。(4)取水构筑物的形式选择、设备布置及尺寸计算。(5)加压泵站、水量调节设备、加药设备的工艺设计和建筑设计结构形式的选择。(6)城市给水工程 投资估算 和单位制水成本计算。完成上述内容后,需绘下图:(1)给水系统总体规划图;(2)取水头部,集水井、取水泵房,切换井工艺布置图;(3)处理厂总平面图和高程布置图;(4)混凝沉淀池工艺布置图;(5)滤池工艺布置图;(6)清水池工艺布置图;(7)二级泵站工艺布置图等。
,共13张图,附170页计算说明书。

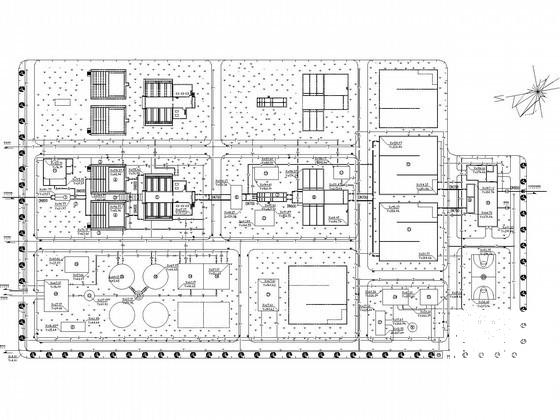

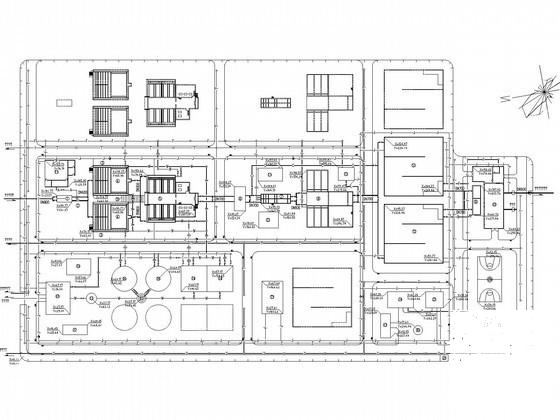

厂区管道总平面布置图

V型滤池平面图

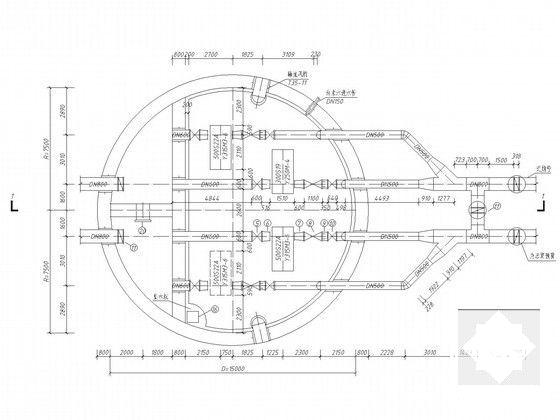

取水泵房底层平面图

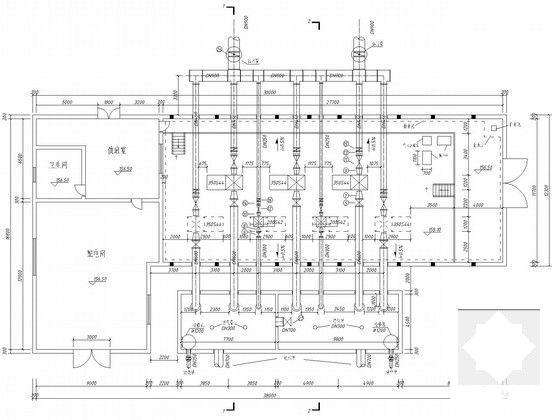

送水泵房平面图

絮凝沉淀池平面图

水工艺流程图

活性炭滤池平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

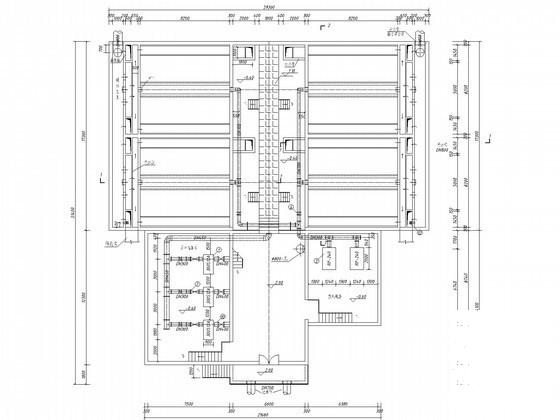

  • 给排水图纸施工图 - 1
    给排水图纸施工图 - 1
  • 给排水图纸施工图 - 2
    给排水图纸施工图 - 2
  • 给排水图纸施工图 - 3
    给排水图纸施工图 - 3
  • 给排水图纸施工图 - 4
    给排水图纸施工图 - 4
  • 给排水图纸施工图 - 5
    给排水图纸施工图 - 5
  • 给排水图纸施工图 - 6
    给排水图纸施工图 - 6
  • 给排水图纸施工图 - 7
    给排水图纸施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
