11层住宅楼电气施工图纸

该项目为贵州省贵阳市住宅小区项目，本子项为10#楼，共11层，属二类高层住宅楼。总建筑面积为5580.32m，建筑高度为33.45m。

一、设计范围

电力、照明、控制、防雷、接地系统设计及电气火灾监控系统,消防设备电源监控系统设计。

二、图纸特点

本项目为某高层住宅楼电气设计，专业性一般，复杂程度适中。此套图纸含项目强电部分设计，图纸排布整齐，图面清晰美观。适合电气专业学生，电气职场新人和独立做小项目的人员参考学习。

三、部分内容摘录

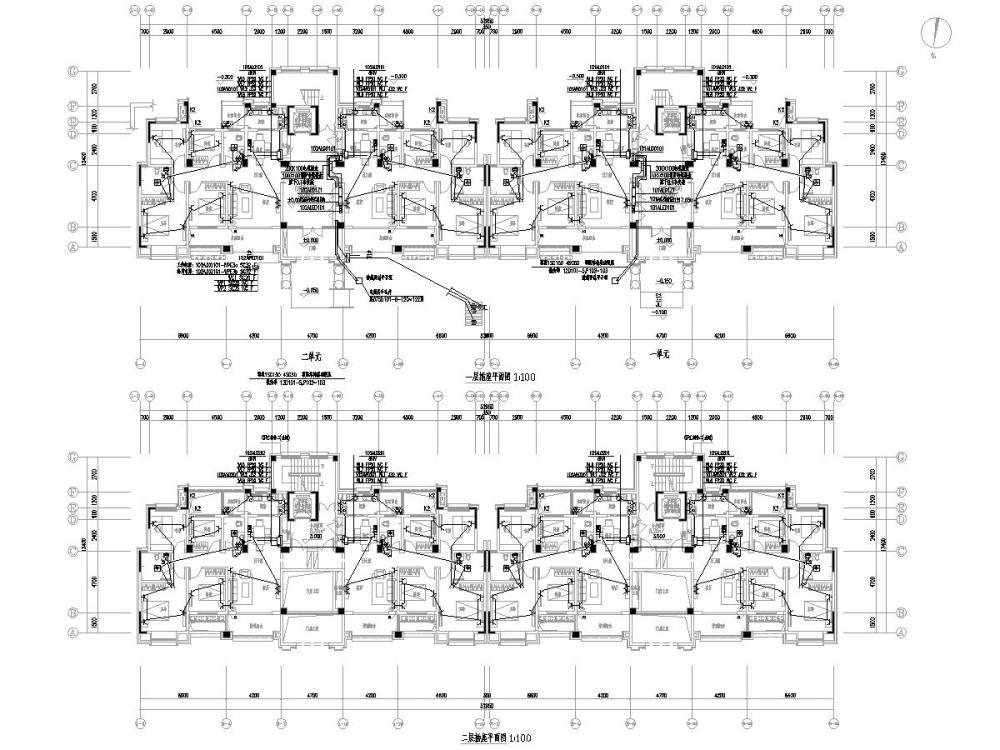

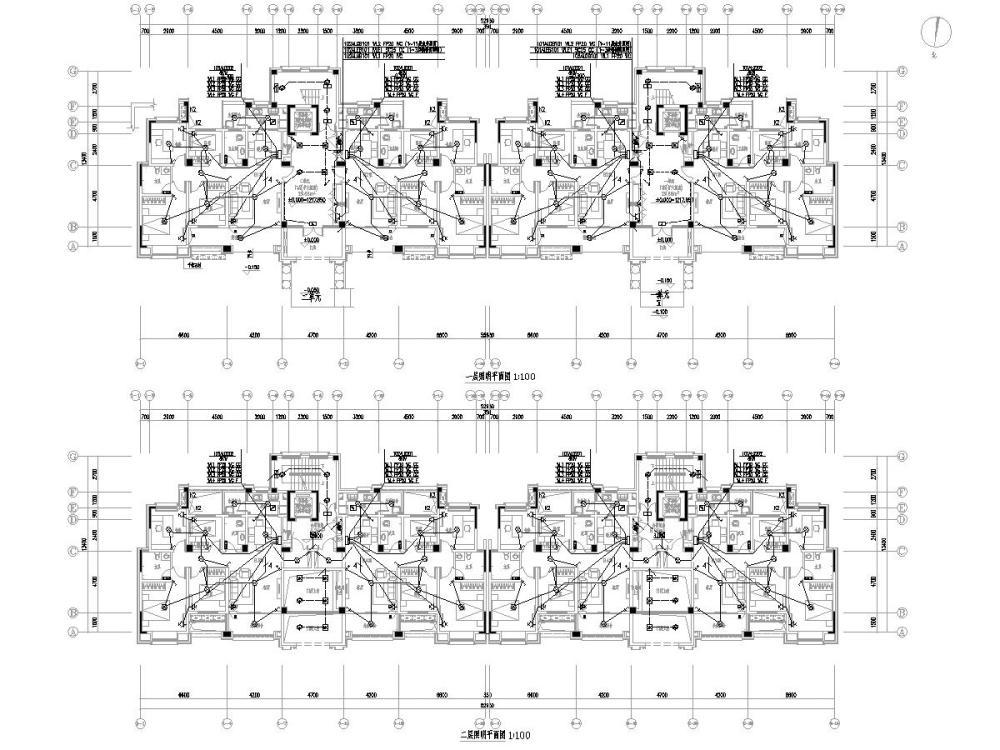

照明平面图

插座平面图

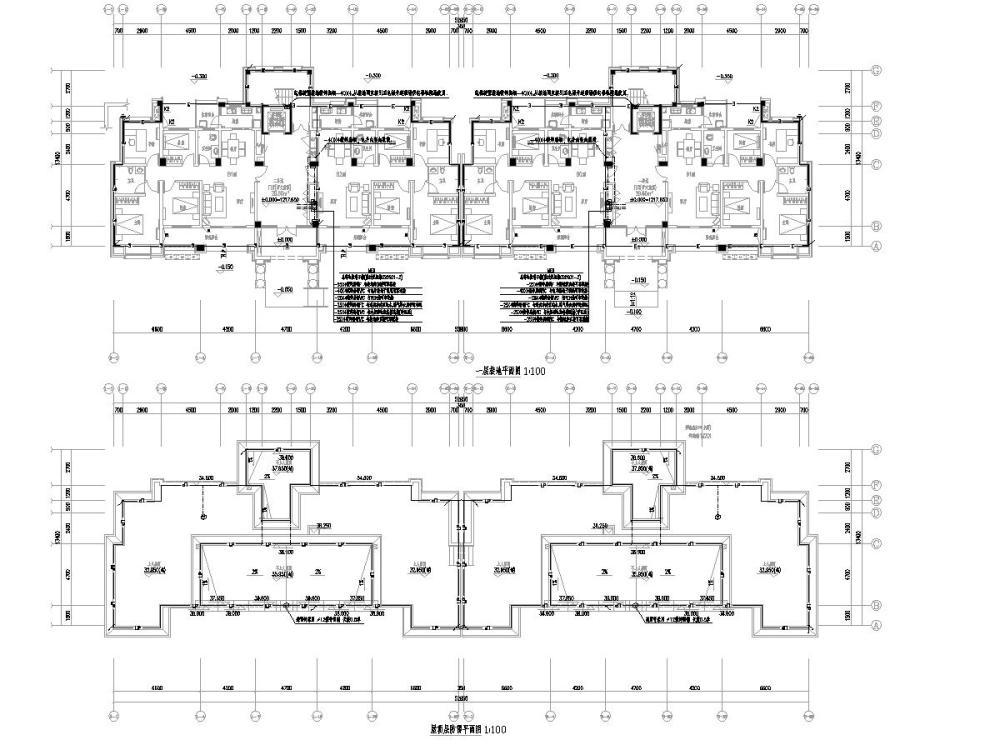

防雷接地平面图

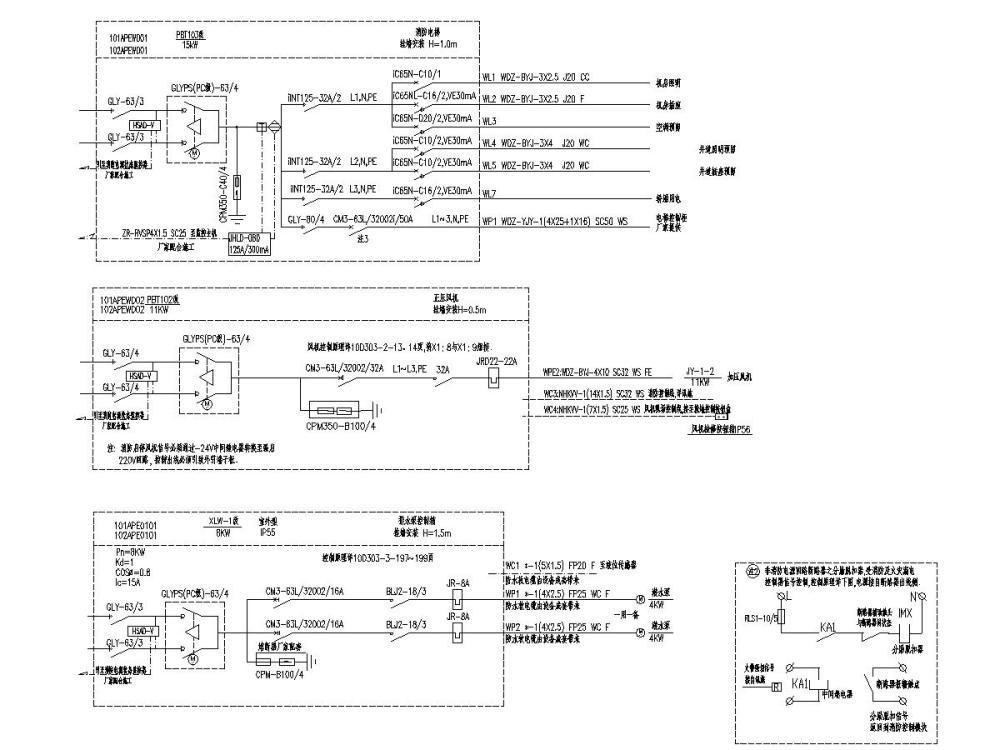

配电箱系统图

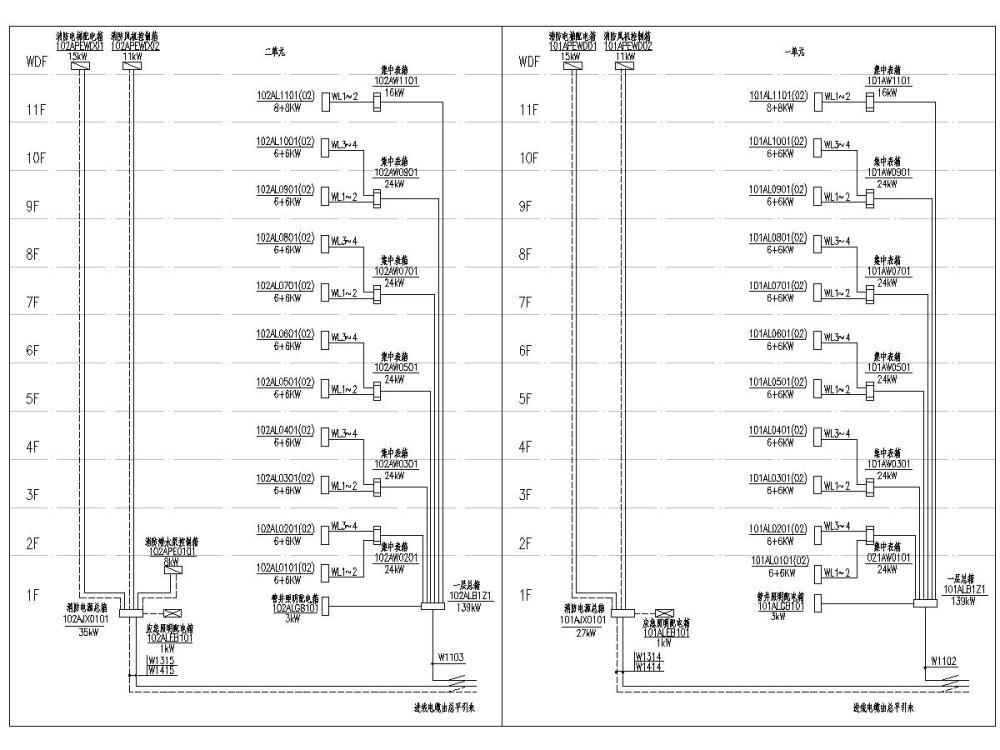

竖向干线系统图

消防应急照明和疏散指示系统接线示意图

电井布置示意图
