23层住宅楼电气施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:11362.28平方米
  • 建筑地上层数:23层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:车库
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,建筑物防雷,接地安全,其它
  • 弱电设计:综合布线系统,有线电视和卫星接收系统,其它

该附件为江苏常州住宅楼 电气施工图

概况:
该项目为江苏常州住宅小区(A)A1#楼。地下一层,层高3.2米,为非机动车库,一层~二十三层为住宅,层高均为2.9米。除一层楼板板厚为160厘米、公共部位为140厘米,其他均为120厘米。建筑主体高度64.1米,总建筑面积为11362.28平方米。该项目为一类高层住宅。建筑设计结构形式为框架剪力墙结构,现浇混凝土楼板。

设计范围:
220/380V配电系统;照明、插座系统;建筑物防雷、接地系统;
有线电视系统;综合布线系统;对讲系统;消防联动系统。

部分图纸摘录:
照明平面图
配电平面图
弱电平面图



配电干线系统图


消防联动控制系统图


弱电系统图
应急照明控制接线图

图纸内容全览



以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

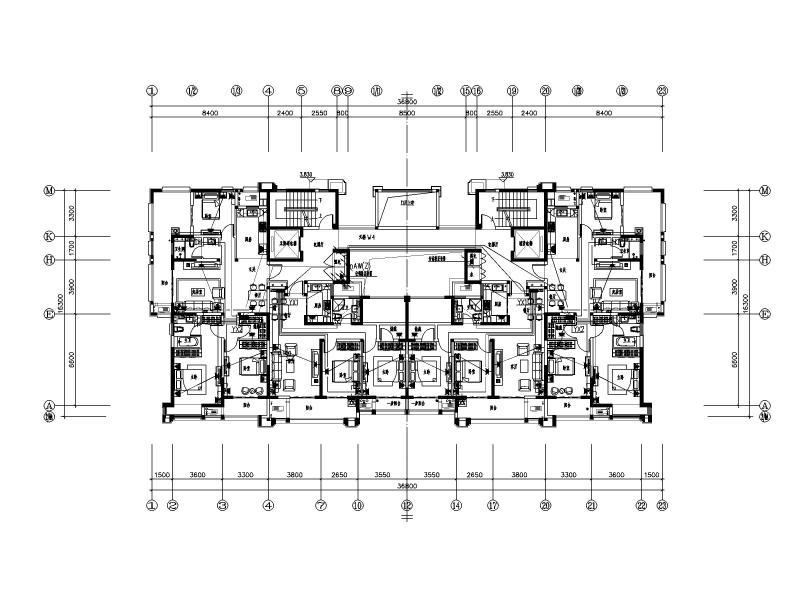

  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1

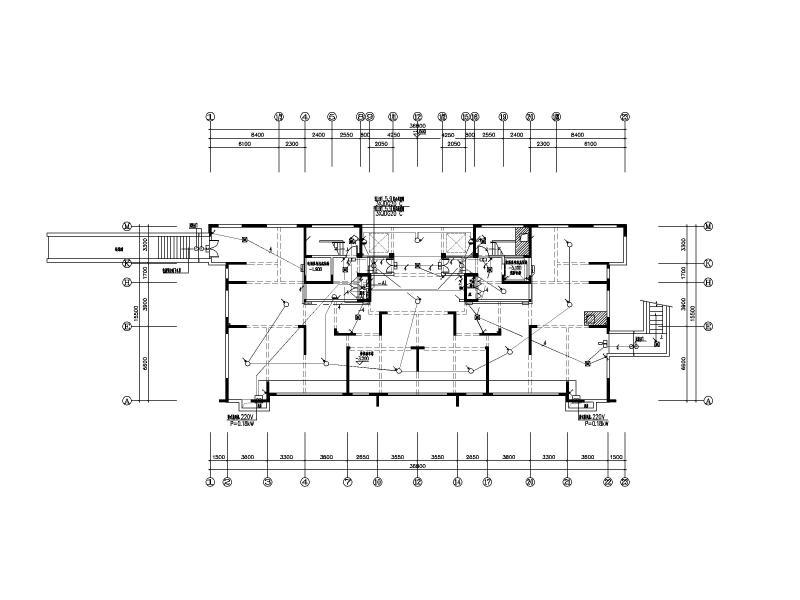

  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2

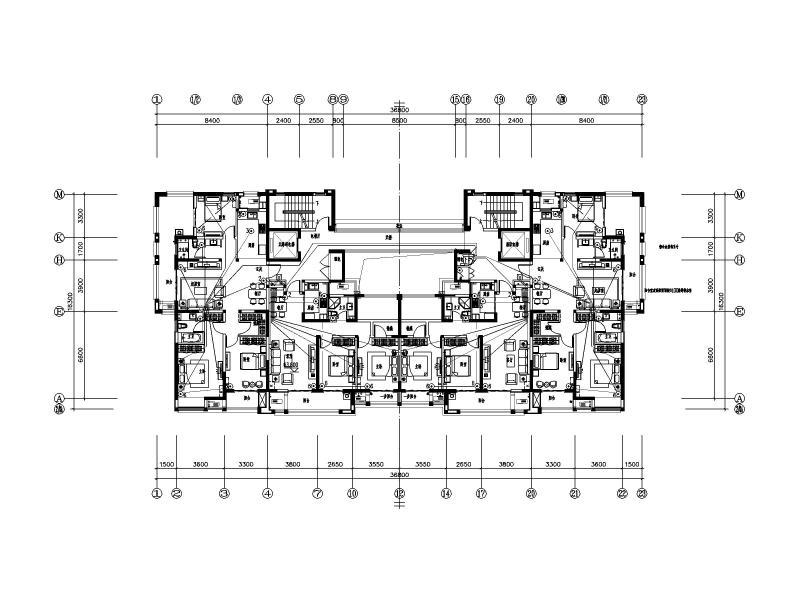

  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3

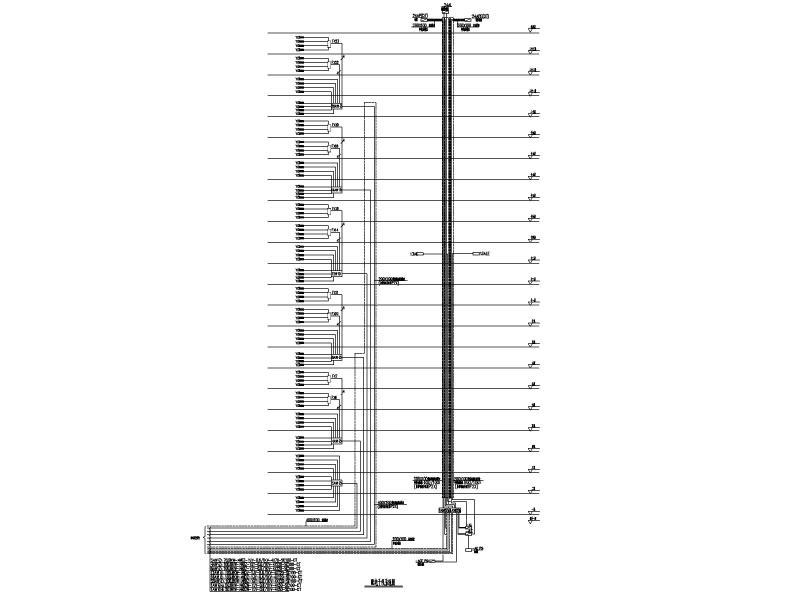

  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4

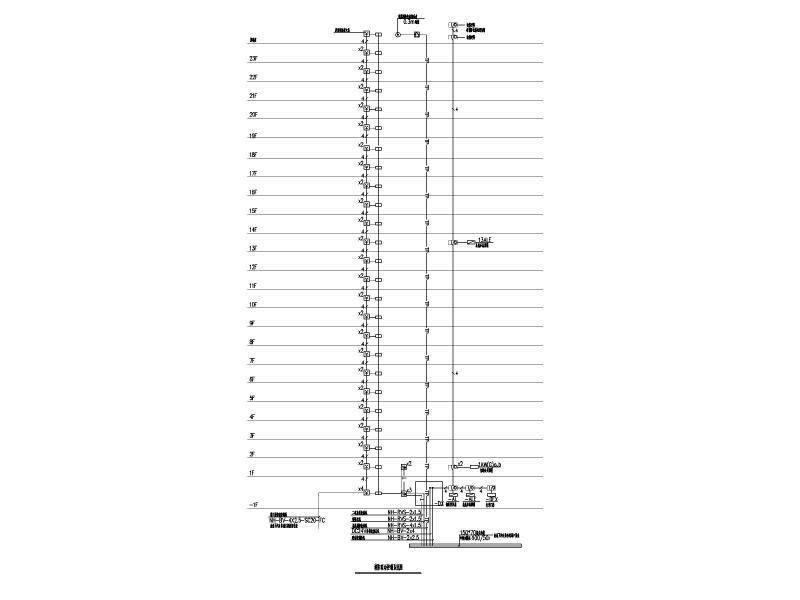

  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
