食堂电气设计施工CAD图纸

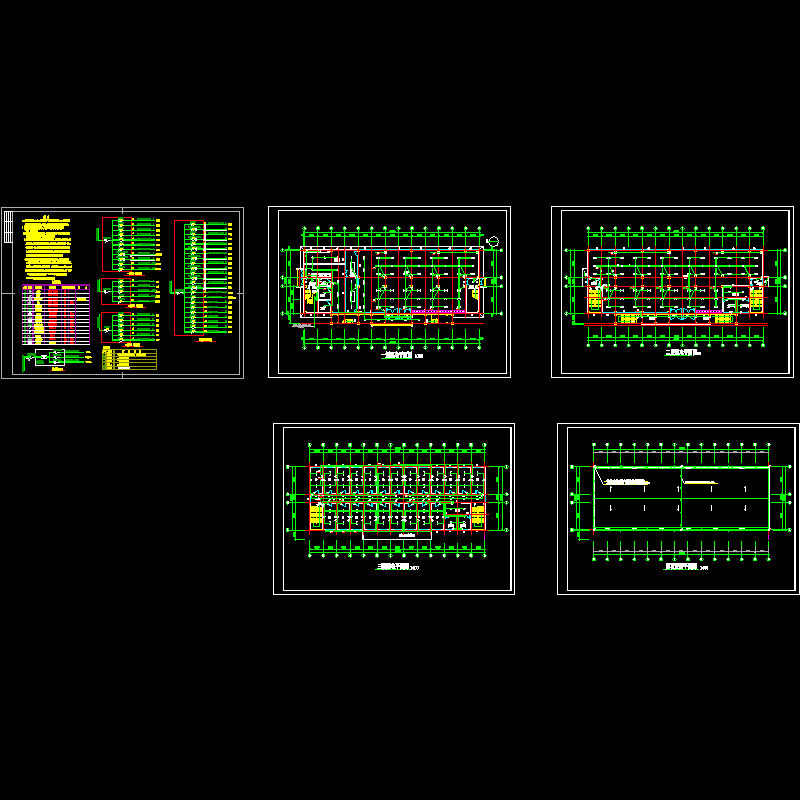

附件详情 某食堂电气施工图 　　 　　1.本楼配电采用380/220V低压供电,保护接地形式为TN-S.电源分别 埋地引入AL1-1配电箱,电源入户处重复接地,接地电阻R<4欧. 　　 2.吊扇安装处预埋?0钢弯勾，其余电气预埋亦应配合其它专业，协调施工。 　　 3.配电系统内所有正常情况下, 不带电金属物件均要可靠接地,室内工作零线与地线要严格分开,不可混用. 　　4.本楼按照三类建筑屋设置防雷保护措施。采用联合接地系统,利用基础内主筋环形焊接做接地极,利用柱内主筋（两根?> 16mm或四根?> 12mm)作接地引下线,钢筋的焊接长度大于钢筋直径
