18层五星级酒店暖通空调全套设计施工图

  • 设计详细说明:有

  • 建筑类别:办公,商业,酒店,餐饮,其他

  • 建筑高度类型:高层建筑

  • 建筑设计面积:40000平方米

  • 建筑地上层数:18层

  • 建筑地下层数:2层

  • 图纸设计深度:施工图

  • 参考图纸:56张

  • 设计年代:近代

  • 设计内容:空调,通风,采暖,防排烟,冷热源,动力,机房

  • 冷热源:电动压缩式冷水机组,锅炉,空气调节器

  • 空调系统:全空气系统,空气-水系统,制冷剂系统

  • 采暖系统:热水辐射

  • 水系统:单式泵,四管制,同程式

  • 节点大样:集分水器,风机盘管,空气处理机组,管道支吊架

  • 项目所在地:安徽

附件详情

  • 暖通空调设计与施工说明

  • 空调通风图例

  • 主要设备材料表

  • 锅炉房热力系统原理图

  • 空调水系统原理图

  • 空调风系统原理图

  • 防烟系统原理图

  • 空调通风平面图

  • 屋面层新风、回风干管平面图

  • 空调采暖干管平面图

  • 空调采暖干管、油管平面图

  • 空调采暖水管平面图

  • 空调水管平面图

  • 锅炉房设备管道平面图

  • 制冷机房设备管道平面图

  • 锅炉房、制冷机房设备基础平面图

  • 制冷机房详图

  • 空调机房详图

  • 风机盘管、空调机组接管大样图

  • 锅炉、柴油发电机储油系统及管道工程设计与施工说明

  • 锅炉、柴油发电机储油系统及管道工程主要设备材料表

  • 锅炉、柴油发电机储油系统及管道工程原理图

  • 锅炉、柴油发电机储油系统及管道工程系统图

  • 室外储油设备、管道平面图

  • 油管穿墙穿楼板示意图

  • 卸油点剖面图

  • 埋地油罐剖面图

附件详情

稿件为安徽芜湖某五星级暖通空调全套设计施工图纸,由国内某著名设计院设计。酒店地上建筑面积31007.54平方米,地下建筑面积6262.07平方米,酒店客房钥匙间为282间。共18层主楼和4层裙房、2层地下室。
设计内容:该酒店的空调系统、通风系统、防排烟系统、地板辐射采暖系统,以及锅炉房、制冷机房的冷热源系统的设计。该项目的空调设计总冷负荷指标为100W/m^2,空调计算热负荷指标为62W/m^2。根据建筑类别、平面分布及业主的使用要求,F1~F3裙楼的宴会厅、大堂、泳池、宴会前厅、大堂吧、全日餐、行政酒廊等大空间区域设置一次回风全空气集中空调系统。裙房层的会议室、办公室、贵宾厅、包间、走道等采用新风+风机盘管的空调通风方式;塔楼客房层(F5~F18)采用风机盘管和带热回收新风机组的空调通风方式;裙楼F4层的泳池区设置除湿热泵空调机组……

,图纸共56张,知名设计院出图。

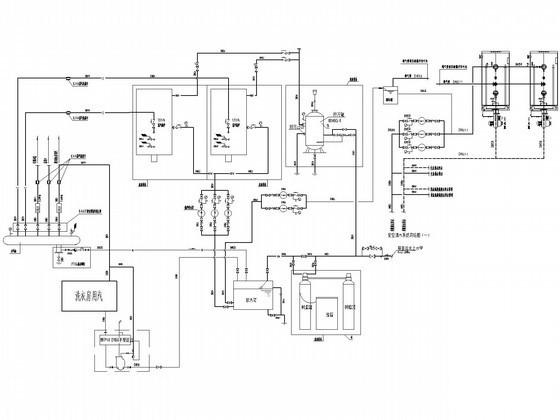

锅炉房热力系统原理图

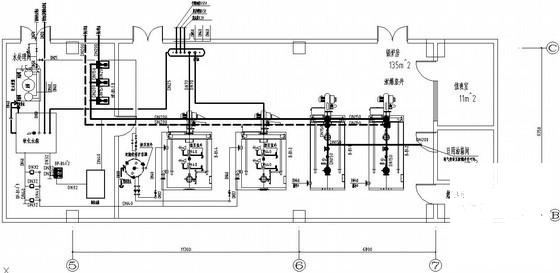

锅炉房设备管道平面图

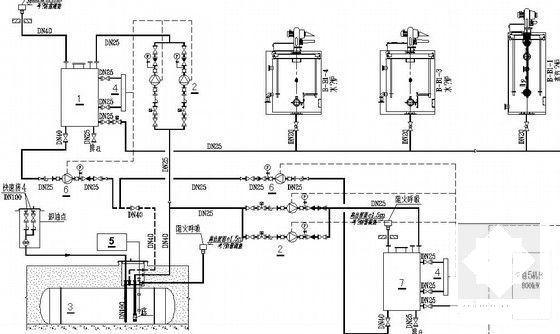

锅炉、柴油发电机储油、管道工程流程图

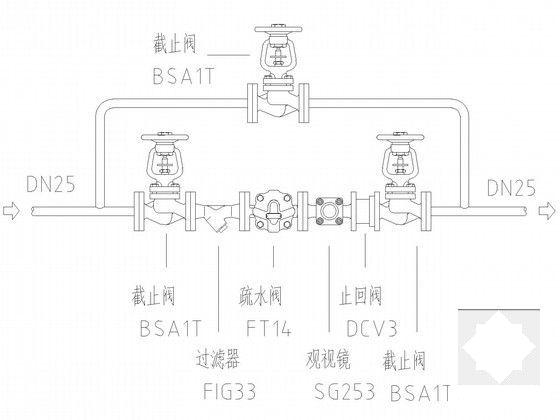

分气缸底部疏水详图

空调水系统原理图

埋地油罐2-2、3-3剖面图

空调机组接管示意图

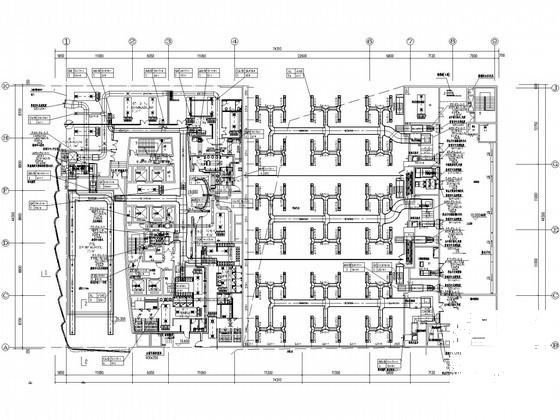

塔楼空调通风平面

锅炉房设备大样图

机房大样图

空调水管布置大样

空调采暖水管平面图

总图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 五星级酒店空调设计 - 1
    五星级酒店空调设计 - 1
  • 五星级酒店空调设计 - 2
    五星级酒店空调设计 - 2
  • 五星级酒店空调设计 - 3
    五星级酒店空调设计 - 3
  • 五星级酒店空调设计 - 4
    五星级酒店空调设计 - 4
  • 五星级酒店空调设计 - 5
    五星级酒店空调设计 - 5
  • 五星级酒店空调设计 - 6
    五星级酒店空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
