22层五星级酒店空调通风全套施工大样图

  • 设计详细说明:有
  • 建筑类别:宾馆, 酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:32000平方米
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:49张
  • 设计年代:近代
  • 设计内容:空调, 通风, 采暖, 防排烟, 冷热源, 其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 水系统:单式泵, 变流量
  • 送风方式:侧面送风, 散流器送风, 其他
  • 节点大样:冷却塔, 集分水器, 风机盘管
  • 项目所在地:山东

附件详情

  • 暖通设计说明
  • 施工说明
  • 图例
  • 主要设备材料表
  • 地下一层通风平面图

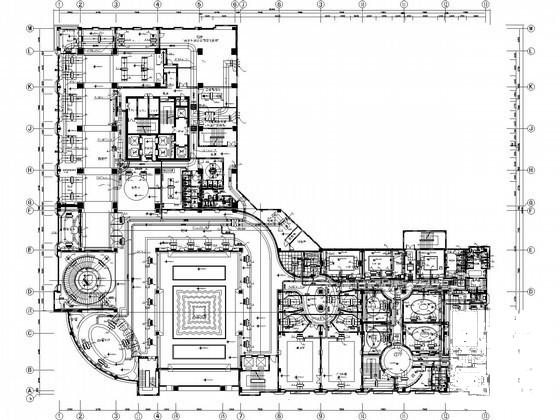

  • 空调通风平面图
  • 空调水平面图
  • 机房层风机平面图
  • 水箱间风机平面图
  • 水箱顶风机平面图
  • 核心筒防排烟大样
  • 风机安装剖面图
  • 空调水路系统图
  • 防排烟流程图

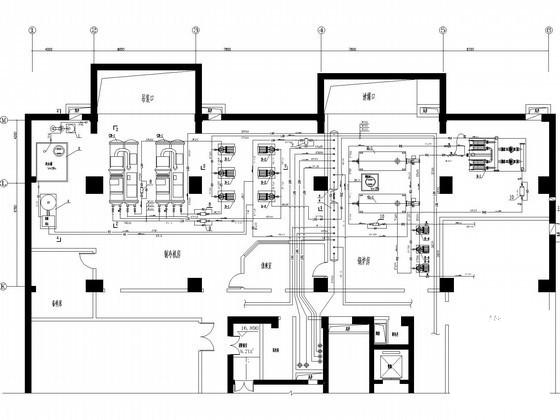

  • 制冷机房工艺平面图
  • 制冷机房设备基础平面

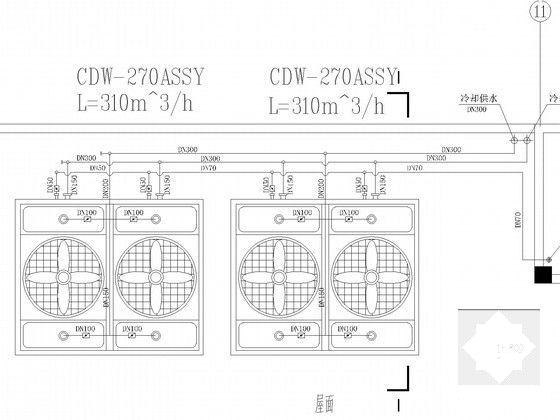

  • 冷却塔工艺管线平面
  • 冷却塔基础布置平面

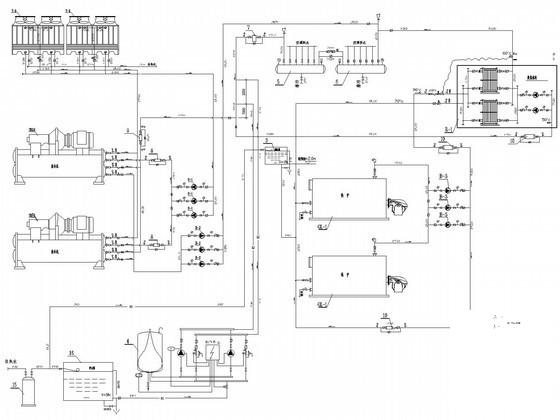

  • 制冷机房工艺流程图
  • 制冷机房剖面图
  • 制冷机房主要设备表
  • 集、分水器大样图

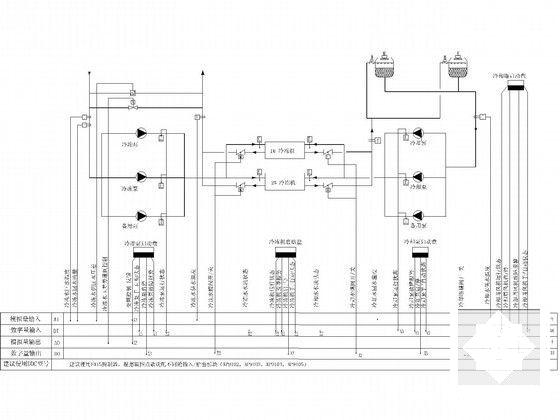

  • 自动控制原理图
  • 游泳池采暖平面图

附件详情

稿件为山东烟台某五星级大酒店空调通风全套设计施工图纸,总建筑面积约32000m^2,酒店共22层,其中地下1层,裙房3层,塔楼18层。建筑高度82.25m;建筑耐火等级地上地下均为一级,建筑类型为一类建筑。

设计范围:建筑内的舒适性中央空调系统设计,通风及防排烟系统设计,以及游泳馆地板采暖设计。

空调形式及气流组织:
1、全楼采用风机盘管加新风的系统形式;游泳馆及裙房的新风机采用全热回收型新风换气机,标准层客房的新风机采用吊顶式空气处理机组……
2、游泳馆 通风空调系统 采用直流式系统,机组选用了一台BCFP型热回收空调机组……
3、标准客房、大堂及包间的气流组织均采取侧送上回的方式,各室内机均设独立的控制器以控制各房间的温度……
4、其他各功能房间的气流组织均采取上送上回的方式,送风口采用方形和圆形散流器,回风口采用门铰式侧壁格栅风口……

,图纸共49张。

制冷机房工艺流程图

制冷机房工艺平面图

制冷系统控制原理图

冷却塔工艺管线平面

锅炉房管道连接剖面

空调水系统图

水箱间风机平面图

餐厅通风平面大样

标准层空调水平面图

风机安装剖面图

多功能厅空调平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 五星级酒店施工 - 1
    五星级酒店施工 - 1
  • 五星级酒店施工 - 2
    五星级酒店施工 - 2
  • 五星级酒店施工 - 3
    五星级酒店施工 - 3
  • 五星级酒店施工 - 4
    五星级酒店施工 - 4
  • 五星级酒店施工 - 5
    五星级酒店施工 - 5
  • 五星级酒店施工 - 6
    五星级酒店施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
