五星级酒店空调系统设计大样图

附件详情

  • 空调系统设计及施工说明
  • 游泳馆空调系统平面图

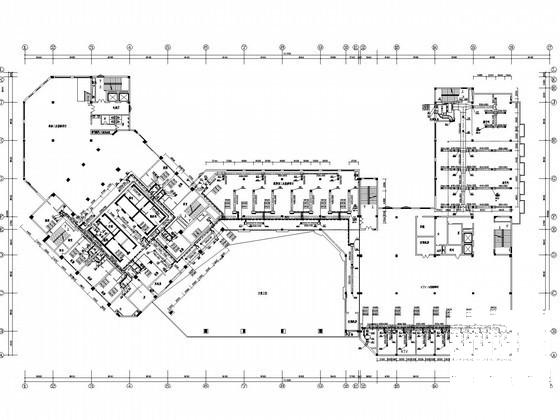

  • 会议室、宴会厅空调风、水系统平面图
  • 七-十四层空调风、水系统平面图
  • 主要设备材料表
  • 空调水系统轴测图
  • 空调机房、风机盘管安装大样图
  • 机房平面、剖面图
  • 空调冷水及蓄冰原理图
  • 空调系统控制原理图
  • ......

附件详情

一、项目概要:
该项目为某五星级酒店中央空调工程,该建筑共15层,建筑总面积为23831m,总高度为77.5m。该酒店地上楼层由客房、餐饮、会议、商务等类型房间组成,其中地下一层为员工餐厅、停车库、冷冻机房等......
二、空调冷热源:
该项目夏季采用冰蓄冷系统,使用两台螺杆式冷水机组用于蓄冰,一台基载机组用于夜间制冷,冬季则采用市政供热......
三、空调风系统:
除地下室,库房,卫生间,空调机房,楼梯间未设空调外,其余空间均为设置有空调系统客房采用风机盘管加独立新风系统,餐厅、宴会厅等大空间场所则采用全空气系统......
四、空调水系统:
1).空调水系统为双管制闭式循环系统,水平管为异程式,竖直管为同程式。
2).空调冷热水系统采用膨胀水箱定压,补水采用自来水......

图纸共14张

机房平面、剖面图

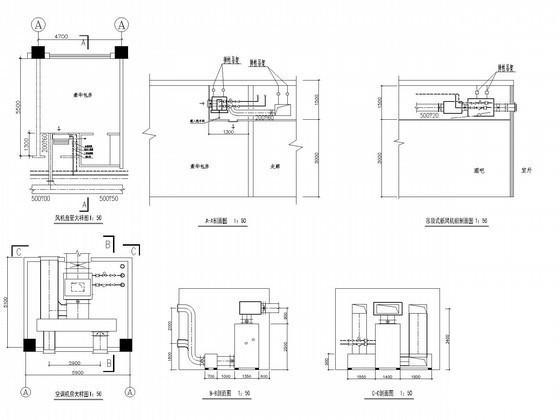

空调机房、风机盘管安装大样图

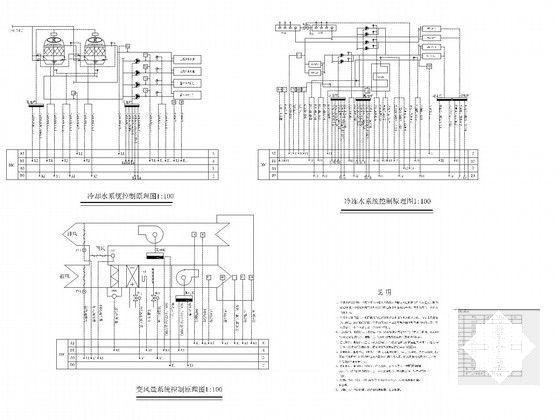

空调系统控制原理图

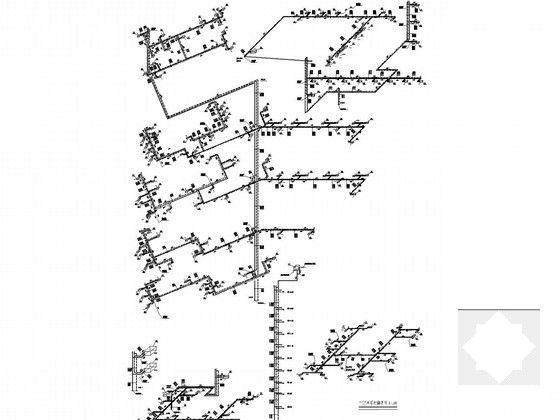

空调水系统轴测图

空调冷水及蓄冰原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 五星级酒店空调设计 - 1
    五星级酒店空调设计 - 1
  • 五星级酒店空调设计 - 2
    五星级酒店空调设计 - 2
  • 五星级酒店空调设计 - 3
    五星级酒店空调设计 - 3
  • 五星级酒店空调设计 - 4
    五星级酒店空调设计 - 4
  • 五星级酒店空调设计 - 5
    五星级酒店空调设计 - 5
  • 五星级酒店空调设计 - 6
    五星级酒店空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
