多层框架结构工业厂房结构施工大样图cad42张图

该附件为：多层框架结构工业厂房 结构施工图 2021，格式为CAD版本带计算书。

一、简介：

框架结构工业厂房，机械旋挖灌注桩基础及独立基础，建筑的长为57.7m，宽为36.2m，地上4层，地上高度为22.6m,主要结构跨度为5.9~12.0m。

二、目录

结构设计总说明、基础平面布置图、桩基础设计说明及大样图、柱平面图、梁配筋图、板配筋图、楼梯大样图、吊车梁平面布置图、吊车梁设计说明

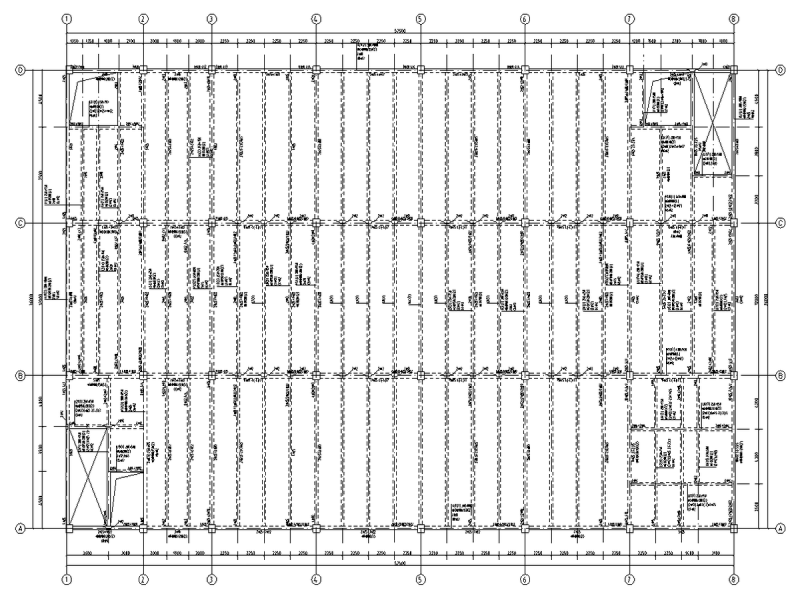

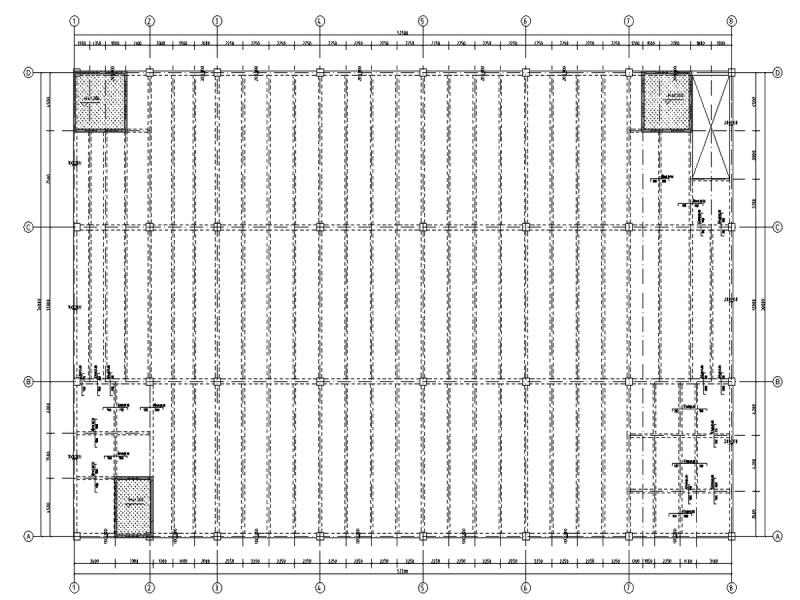

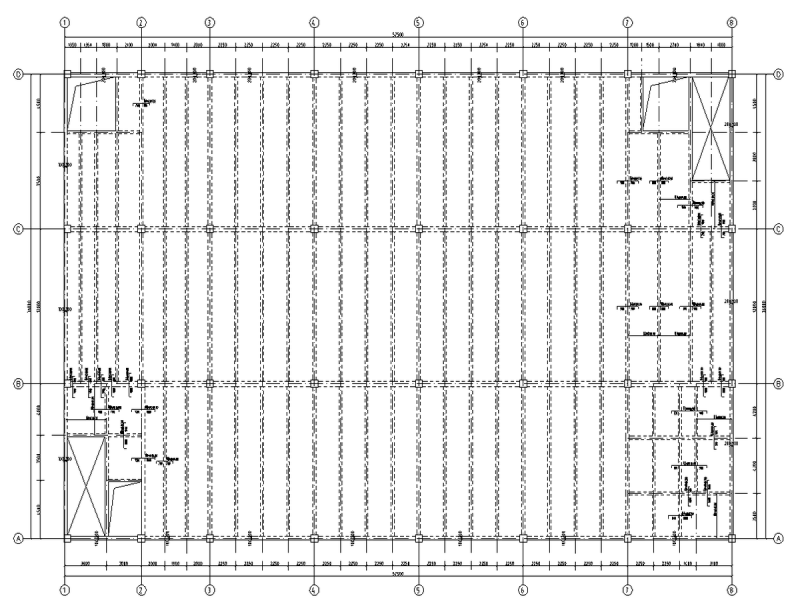

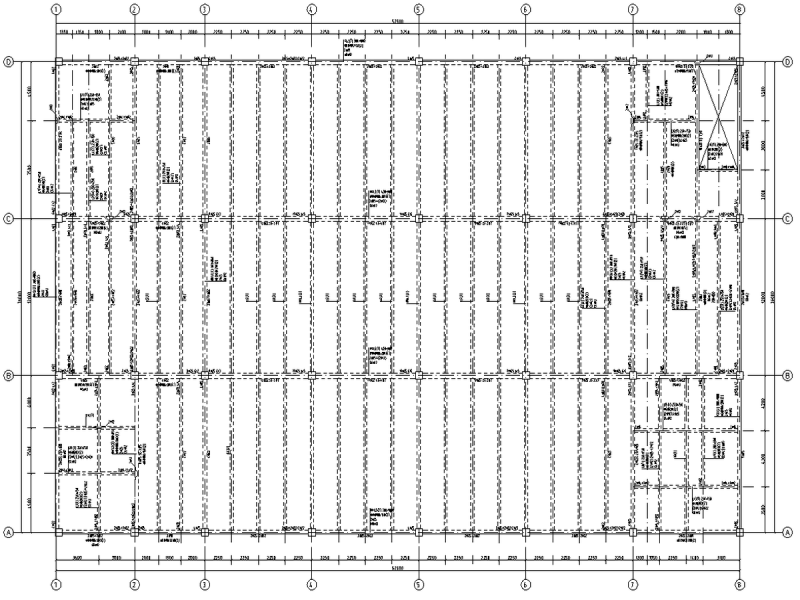

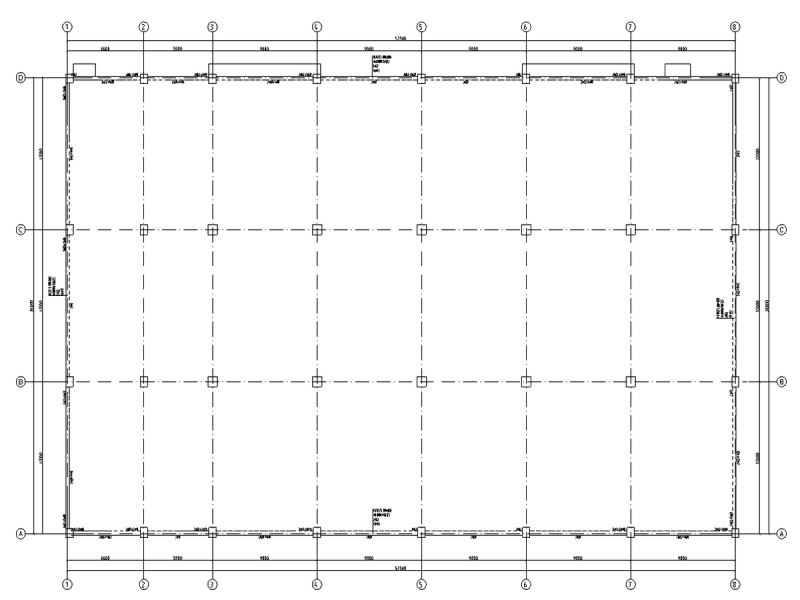

三、相关图片：
