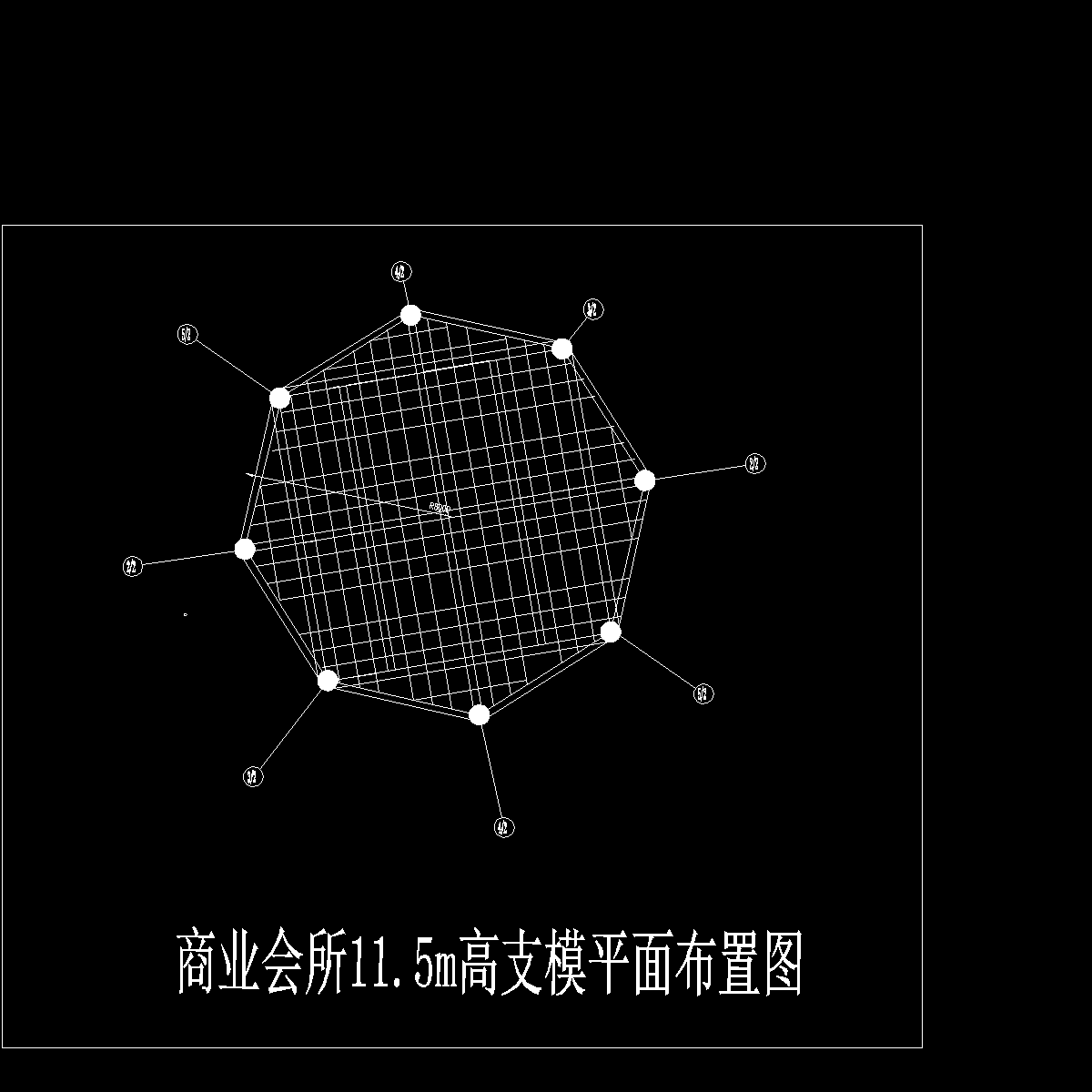

该项目包括五星级酒店、商业会所、宴会楼工程 1、酒店高支模概况：支模区域西餐厅1/1-15~1/1-19轴40米，1/Q~1-L轴11.80米；总面积472m2，支模标高7.35、支模架搭设高度：13.85米，主要构件信息：主梁截面为400x800，跨度8.50米；次梁截面350x600，跨度5米；柱截面600x900、700x700砼强度为C50， 板厚160，砼强度为C30。支撑的地基情况为回填土。 2、商业会所高支模概况：支模区域位于商业会所内的沙盘，面积：8m半径的圆型部位；总面积200m2支模架搭设高度：11.50米，主要构件信息：主梁截面为300x900，跨度16米；次梁截面250x500，跨度10米；柱截面D600，板厚120，砼强度为C30。支撑的地基情况为砼楼板。 3、宴会楼高支模概况：支模区域位于2B-C~2B-G/2B-1~2B-8，总面积1594m2，地下室高度6米，屋面18.5米，梁截面：500mm×1100mm；板： 130mm；柱：600mm×600mm、600mm×800mm、700mm×700mm；梁：C30、C35、C40；板：C30、C35；柱：C30、C35。框架梁最大跨度30米。支撑的地基情况为回填土、屋面支撑位砼楼板。 …………
支撑架搭设：1)支撑搭设前，工程 技术负责人 应按本施工方案要求向施工管理人员及工人班组进行详细安全 技术交底 ，并签字确认。2)对钢管、配件进行检查和验收，严禁使用不合格的钢管及配件。3)对工作面进行清理干净，不得有杂物。4)根据立杆 平面布置图 要求放线定位，先弹出钢管立杆位置线，垫板、底座安放位置要准确，搭设时可采用逐排和通层搭设的方法，并应随搭随设扫地杆水平纵横加固杆。5)立杆底座，在地面垫18mm夹板。6)水平杆与立杆扣接牢固，纵横扫地杆离地面高度不大于200mm。7)在支架四边、主梁底两侧与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。在支架两端及中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。
模板安装：1)梁底、梁侧模采用18mm胶合板，梁底平板模铺设在横向次龙骨上，次龙骨搁置在主龙骨上。2)楼板模采用18mm胶合板，顶托用双钢管，横枋采用50×100mm枋木。3)梁模板的安装
…………
