公园栈桥边坡分级开挖支挡设计施工图cad剖面图

该附件为： 公园栈桥边坡分级开挖支挡设计施工图最新 ，格式为Word CAD，。

一、项目概要：

拟建建筑物主要为3层xx花园游客服务中心，1-3层公共厕所及售票房等，构筑物主要为步行道、公共廊架、高空栈桥等。
该资料为xx花园——栈桥入口建筑（南、北）及兰花馆边坡栈桥入口建筑（南、北）部分，边坡分级开挖分级支挡，坡底标高为48.70~52.00m,边坡支护长度约90m,围蔽面积约为671m2,边坡开挖高度0~16.35m。
该项目边坡坡顶设置截水沟，各级平台设置平台排水沟，坡面设置纵向排水沟，汇入坡脚排水沟，最终接入市政排水系统。

二、主要设计参数：

①设计工况：

自重：K≥1.3~1.4（Ⅰ级）（DZ/T 0219－2006）

②校核工况：

自重地震地下水：K≥1.10~1.15（Ⅰ级）（DZ/T 0219－2006）

③边坡治理工程等级为一级。

该项目为公园南入口，套用民用及公用建筑的娱乐场所项目类型，由于其规划设计日游人容量数约16200人，边坡地质灾害危害对象主要是游客、工作人员及建筑物，威胁人数按大于1000人考虑，直接经济损失大于1000万元，破坏后果属于严重级别。

根据《滑坡防治工程勘查规范》（GBT32864-2016）第6.3条规定，边坡危害对象等级为一级。根据《滑坡防治工程设计与施工技术规范》（DZ/T 0219－2006）防治工程分级，确定本次边坡防治工程安全等级为一级。防治工程安全运行年限按50年标准设计，场地抗震设防烈度为7度。

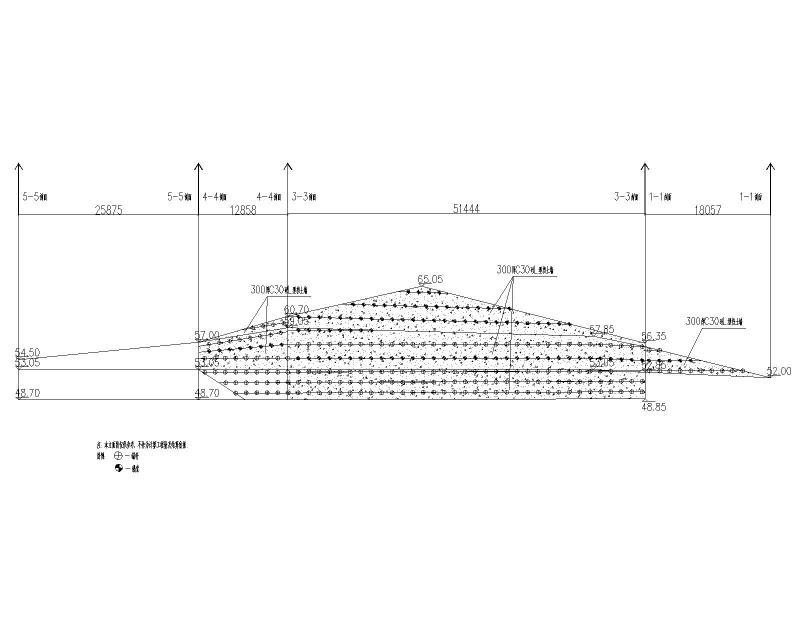

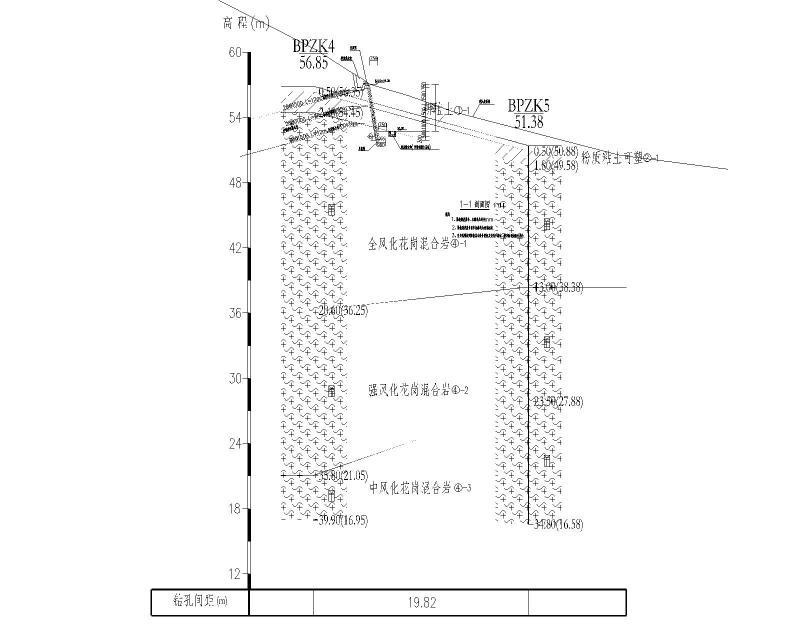

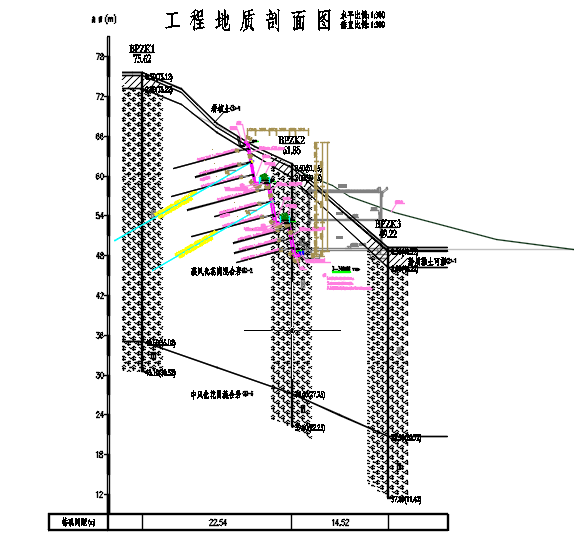

三、相关图片：
