基坑自然放坡土开挖支护CAD施工图纸

附件详情

拟建教学综合楼基坑开挖深度1.3~4.9m,属于三级基坑。基坑支护采用自然放坡土开挖支护。基坑大部分采用一级放坡开挖,开挖坡比为1:0.25;DE段采用二级放坡开挖,上级开挖坡比为1:0.9,下级开挖坡比为1:0.25,级间设1.0宽安全马道,马道外倾2~4°。
编制于2015年。

一级放坡

二级放坡

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

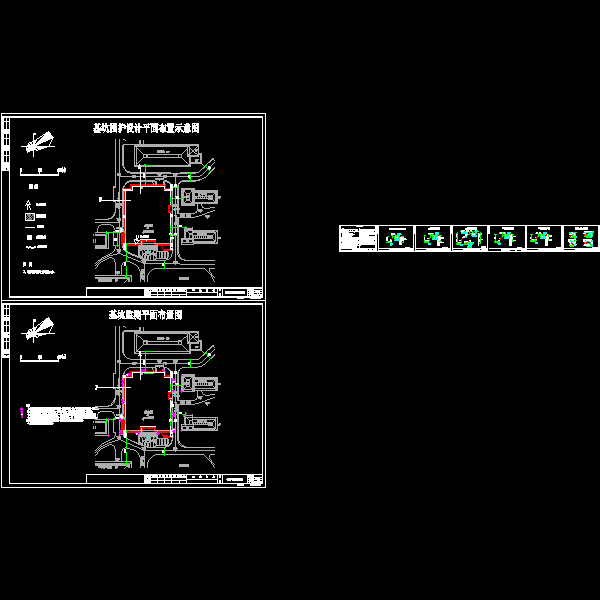

  • 基坑自然放坡土开挖支护CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
