3层框架结构地下室、风雨操场、连廊施工图纸cad平面布置图
-
建筑类别：教育,体育
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
地下室功能：人防
-
参考图纸：40张
-
设计年代：近代
该附件为：钢筋混凝土框架结构地下室、风雨操场、连廊施工图2019 40P，格式为CAD版本。
一、简介：
该项目位于贵阳，钢筋混凝土框架结构，地下室：地下一层，总高度4.7m，风雨操场：地下一层，总高度10.4m，1#连廊：地下一层，地面以上3层，总高度12.55m，均为多层建筑，机械成孔灌注桩基础
二、目录：
结构设计总说明、基础及地下室设计、桩基设计说明、基础平面布置图、基础梁平法施工图、柱平法施工图、梁平法施工图、板平法施工图。。。
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

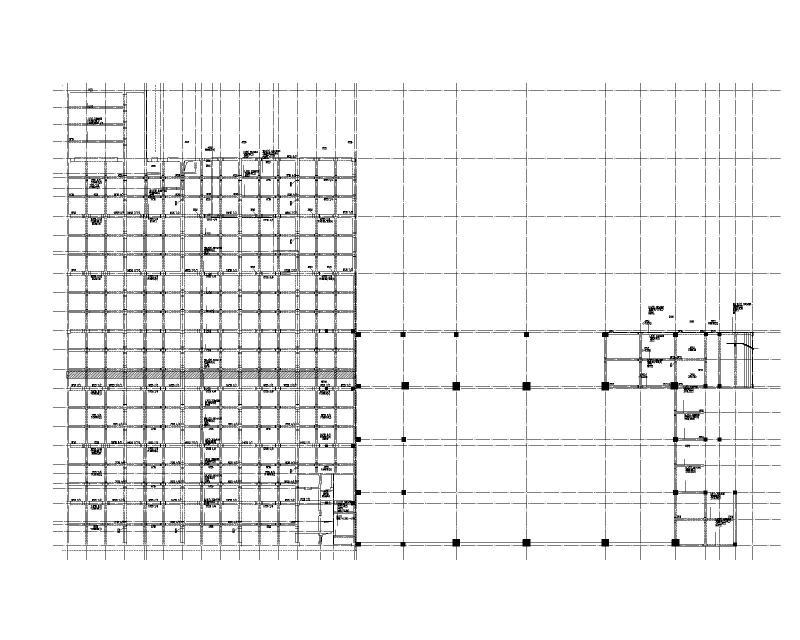

基础梁、底板平法施工图 -

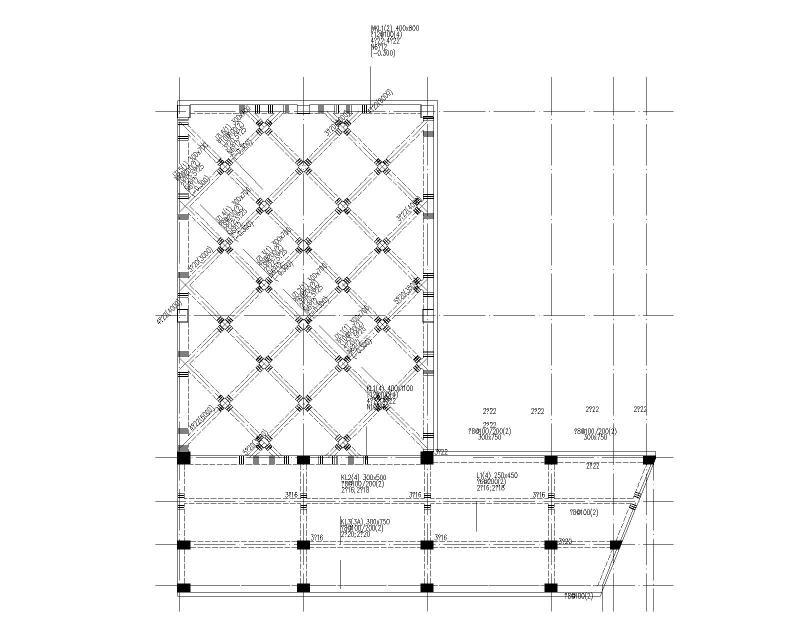

-0.050梁平法施工图（Y向） -

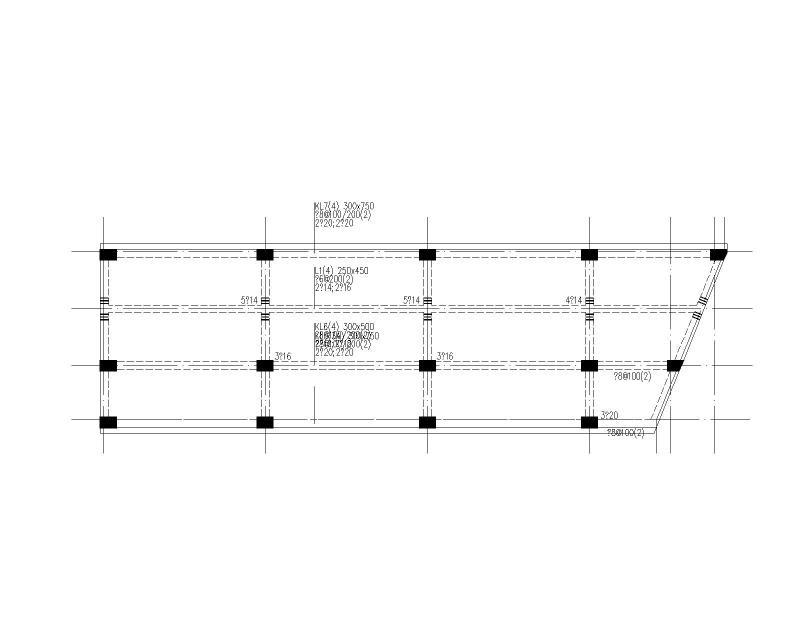

3.150梁平法施工图 -
4.450梁平法施工图（X向） -

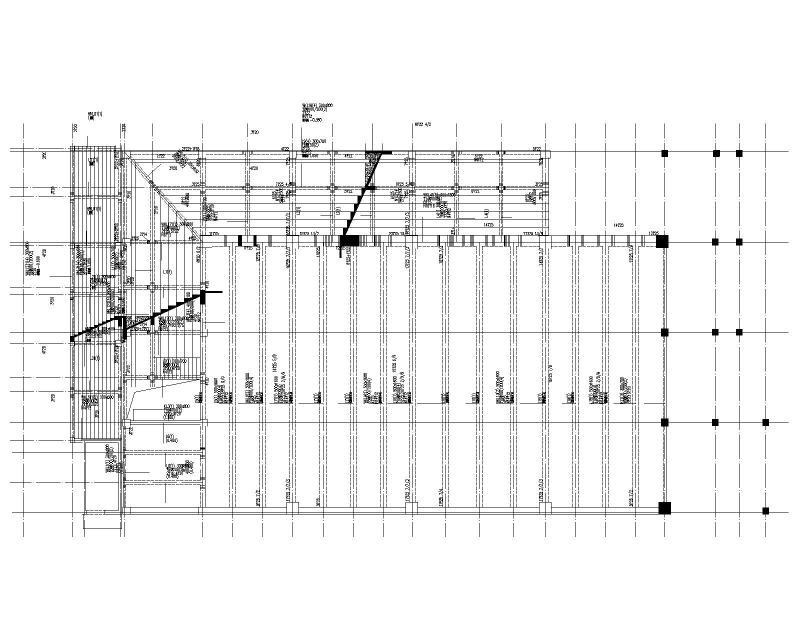

8.350、12.250梁平法施工图（X向） -

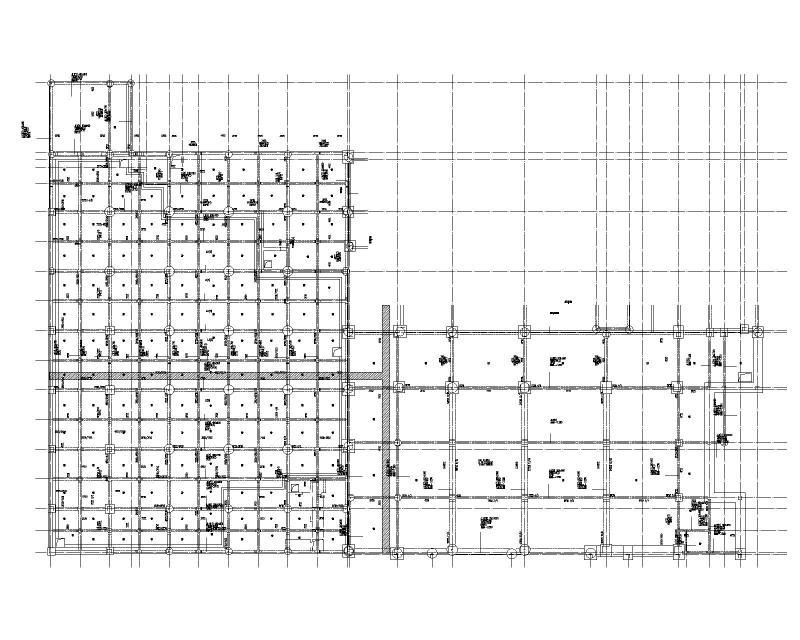

-0.050板平法施工图
以上是部分截图，请下载附件后查看完整高清内容
