2层小学结构布置图_教学楼_食堂_风雨操场

  • 建筑类别:教育,餐饮,体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6-6-2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:一级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:70张
  • 设计年代:近代
该附件为: 多层 框架小学教学楼操场及食堂 结构施工图 格式为CAD,。
一、项目概要:
  • 本项目子项:教学楼、食堂、风雨操场,主要功能学校,房屋高度(建筑):教学楼25.2m,食堂9.9m,风雨操场9.3m,建筑层数:教学楼6f,食堂2f,风雨操场2f,安全等级:均为一级,抗震设防标准:均为重点设防,建筑设计结构形式:均为框架结构,嵌固部位:均为基础顶。本子项地基基础设计等级甲级,基础形式桩基础_。该项目抗浮设计按无抗浮设计。场地属于建筑抗震有利地段。结构设计基准期为50年,设计使用年限为50年,结构耐久性年限为50年。
  • 包含:施工图结构设计总说明(1~5),项目危大工程清单, 基础及地梁布置图, 轴一层~四层梁平面配筋图, 轴屋面层梁板平面配筋图, 轴基础及地梁布置图, 轴四层柱平面配筋图, 轴二层梁平面配筋图, 轴基础及地梁布置图, 轴二层~屋面层柱定位配筋图,等共计70张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

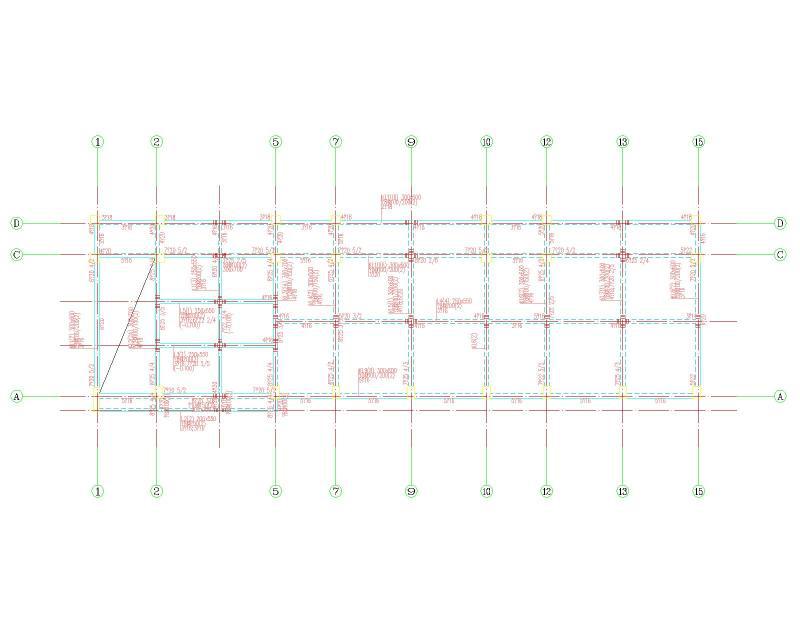

  • 负一层梁平面配筋图
    负一层梁平面配筋图

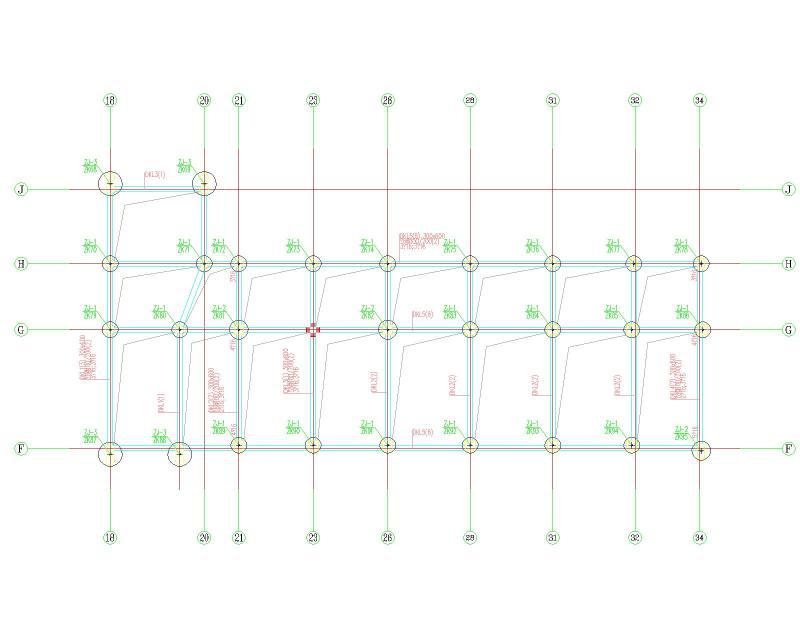

  • 基础及地梁布置图
    基础及地梁布置图

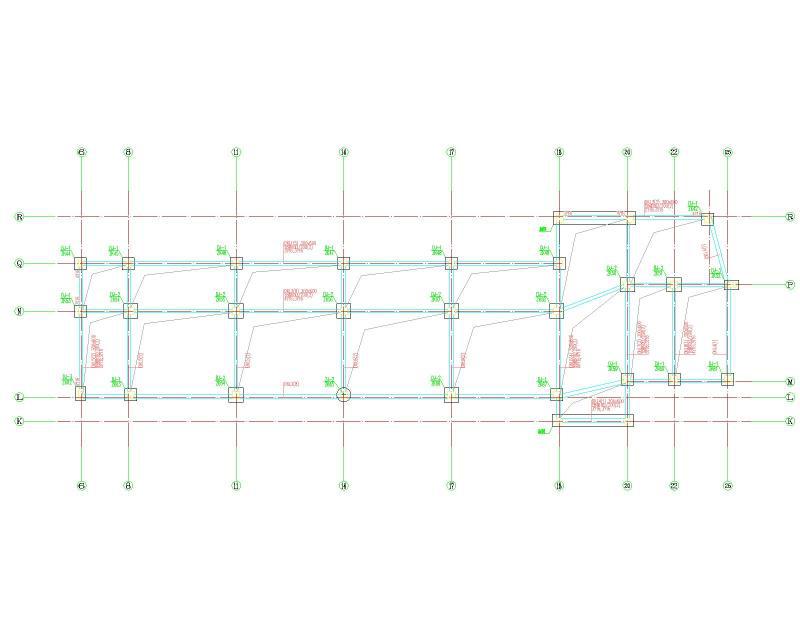

  • 基础及地梁平面配筋图
    基础及地梁平面配筋图
  • 食堂二层梁平面配筋图
    食堂二层梁平面配筋图

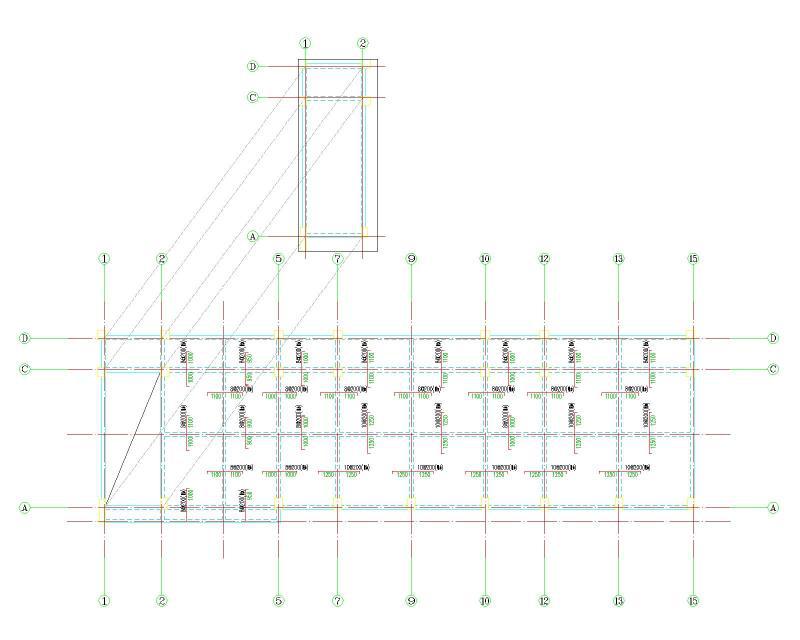

  • 屋面层板平面配筋图
    屋面层板平面配筋图
  • 屋面层梁板平面配筋图
    屋面层梁板平面配筋图
以上是部分截图,请下载附件后查看完整高清内容
