9层框架结构卫生院人防地下室结构施工大样图cad布置图

该附件为：框架结构卫生院人防地下室 结构施工图 2019 15P，格式为CAD版本。

一、简介：

多层框架结构卫生院，地上9层，人防地下室位于地下1层,为战时急救医院,平时功能为小汽车库，战时功能为核5常5级二等人员掩蔽部,共1个防护单元。该项目属于甲类人防地下室，抗力等级为核5常5级、核6常6级,抗震设防烈度为7度

二、目录

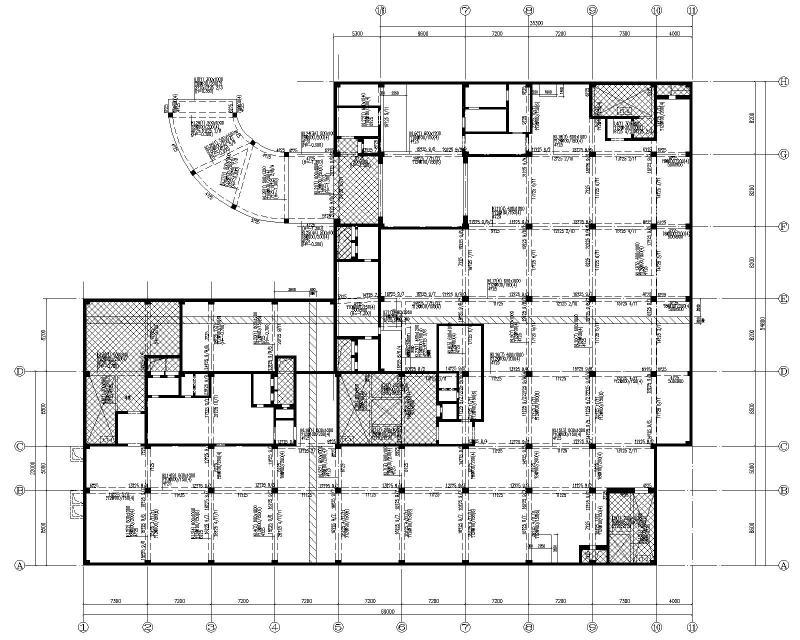

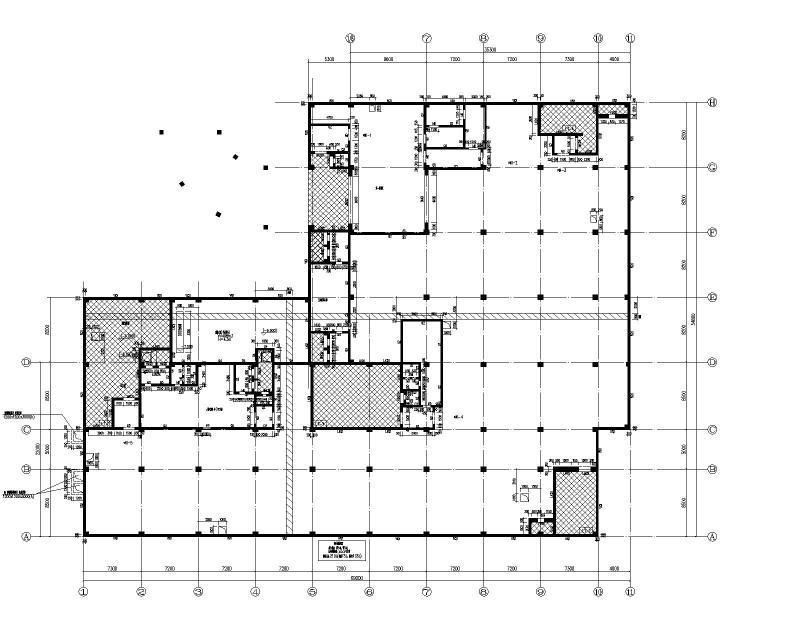

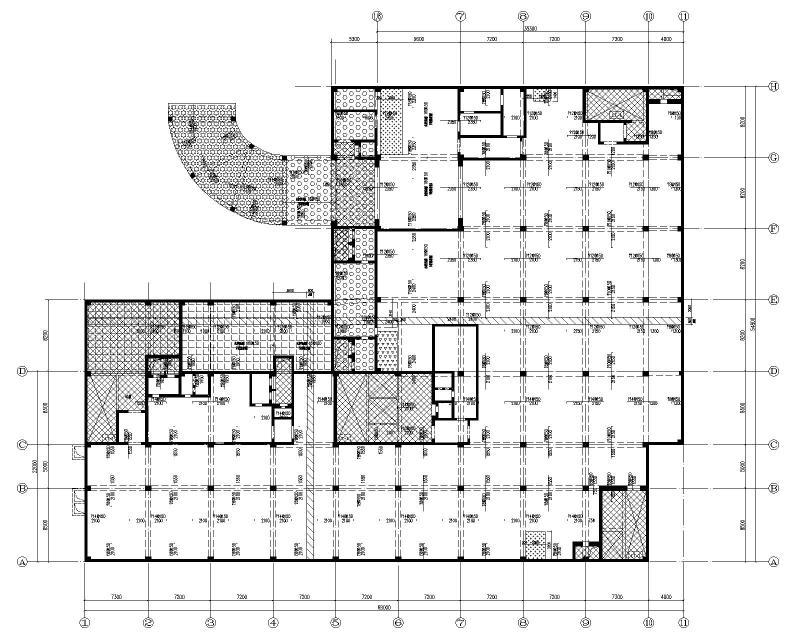

人防 结构施工图 说明、人防结构墙体配筋表及详图、防护密闭门门框墙配筋表及详图、双扇防护密闭大门门框墙配筋表及详图、活门门框墙配筋表及详图、防爆波井大样图、风井防护密闭门门框墙配筋图 、人防墙体结构布置图、人防区域顶板梁结构布置图、人防区域顶板板结构布置图、坡道大样图、风井大样、水池洞口大样
