4层3号框架结构标准厂房幕墙施工大样图50Pcad平面图及立面图

  • 幕墙面板材料:玻璃幕墙,金属幕墙
  • 幕墙支承结构:构件式幕墙
  • 玻璃幕墙:半隐框,明框
  • 金属幕墙:单层铝板
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:50张
  • 设计年代:近代
该附件为:3号框架结构标准厂房横明竖隐玻璃 幕墙施工图 2017 50P,格式为CAD版本。
一、简介:
该项目位于贵州,框架结构,幕墙工程标高20.1m,幕墙结构设计合理使用年限25年。设计范围:横明竖隐玻璃幕墙、明框玻璃幕墙、铝单板幕墙、钢结构玻璃采光顶。带幕墙计算书
二、目录
设计说明、一层幕墙平面图、二层幕墙平面图、三层幕墙平面图、屋顶层幕墙平面图、幕墙立面图、节点索引大样图、型材表、后置埋件三维安装图、立柱连接大样图、 节点图 、铝板加工技术参数、玻璃幕墙伸缩缝
三、相关图片:
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

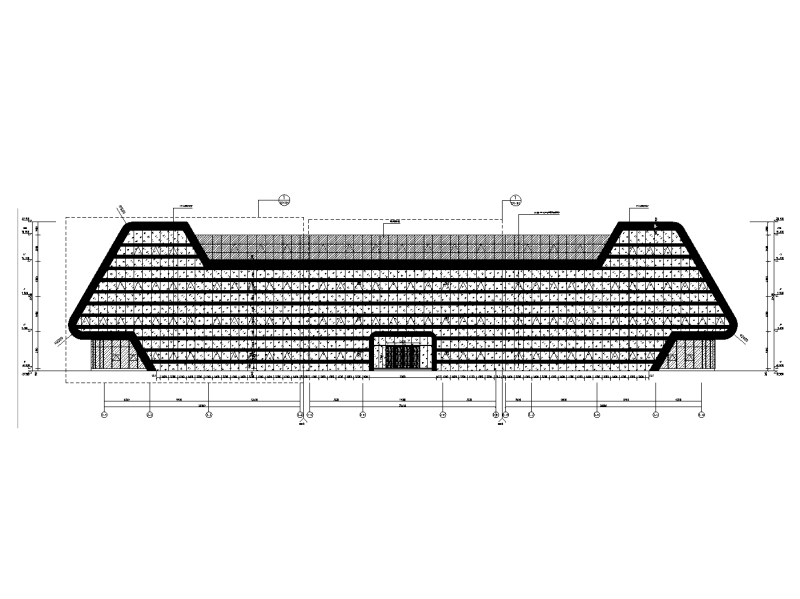

  • 3号幕墙立面图1
    3号幕墙立面图1

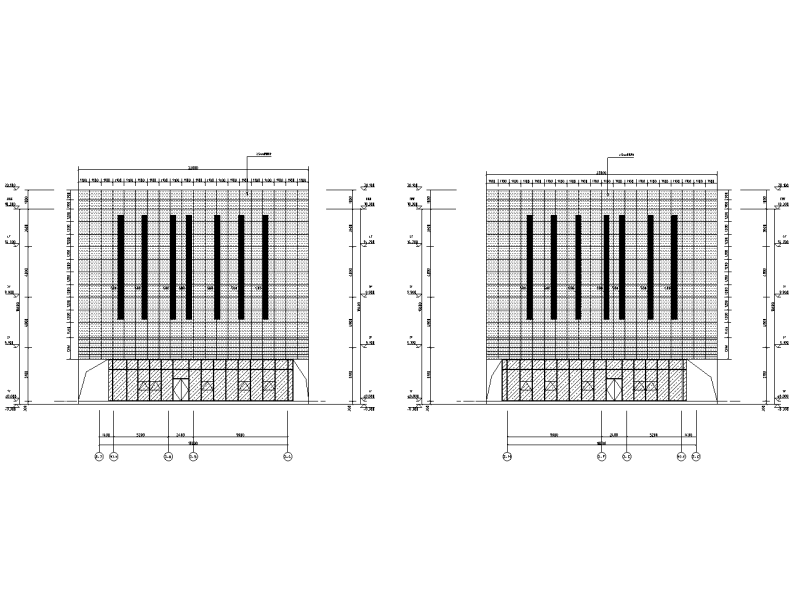

  • 3号幕墙立面图2
    3号幕墙立面图2

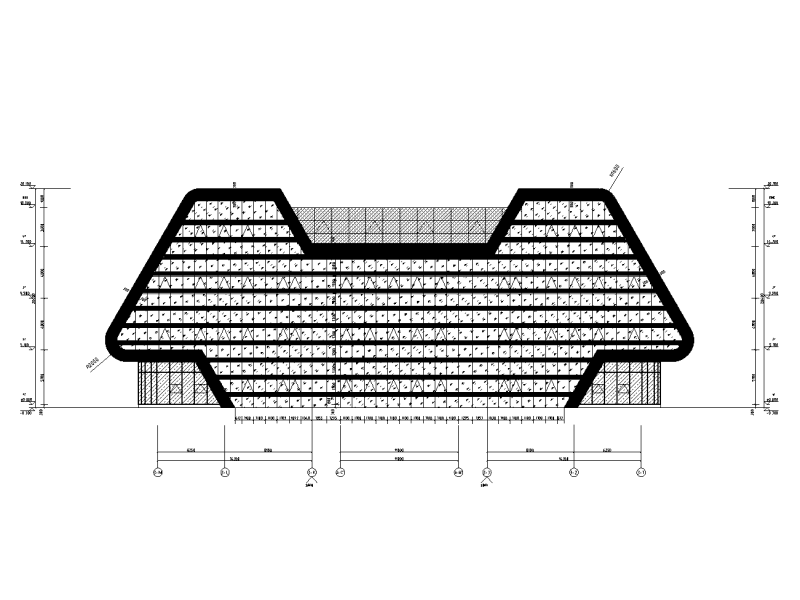

  • 3号幕墙立面图3
    3号幕墙立面图3

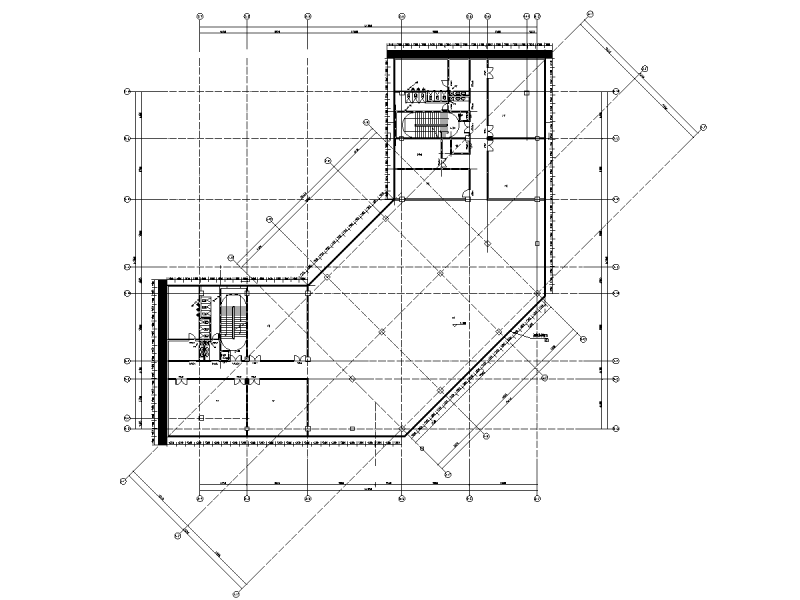

  • 3号一层幕墙平面图
    3号一层幕墙平面图

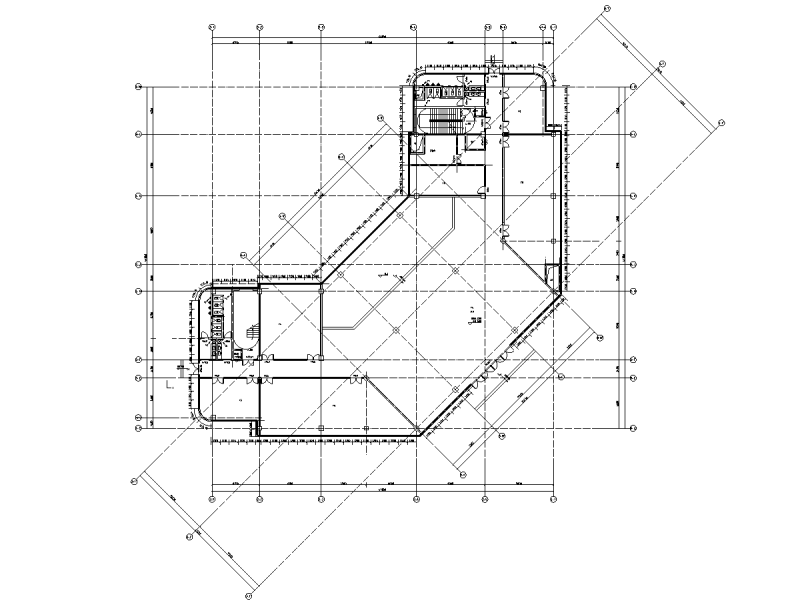

  • 3号二层幕墙平面图
    3号二层幕墙平面图
  • 3号三层幕墙平面图
    3号三层幕墙平面图
  • 3号屋顶层幕墙平面图
    3号屋顶层幕墙平面图
以上是部分截图,请下载附件后查看完整高清内容
