独栋别墅建筑施工大样图屋顶平面图及立面图

  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:19张
  • 设计年代:近代
该附件为 独栋别墅 建筑施工图 ,DWG格式。
该项目别墅高两层,另设置一层地下室。建筑总面积569.34平方米。其中地上411.83平方米 ,地下157.51平方米。建筑檐口高度8.10米。
该项目为多层建筑。建筑耐火等级二级;屋面防水等级二级,地下室防水等级二级;抗震烈度七度。设计使用年限50年。
该项目为钢筋混凝土异型框架柱结构。填充墙采用200KM1粘土空心砌块,强度等级MU8,砌筑砂浆标号M7.5。门垛除特殊说明外均为100。
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

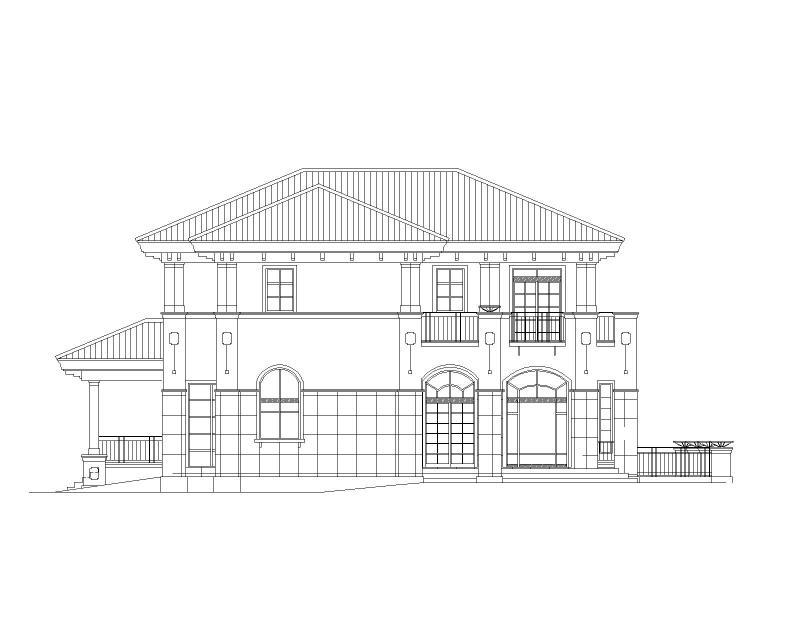

  • 别墅立面图
    别墅立面图
  • 别墅二层平面图
    别墅二层平面图

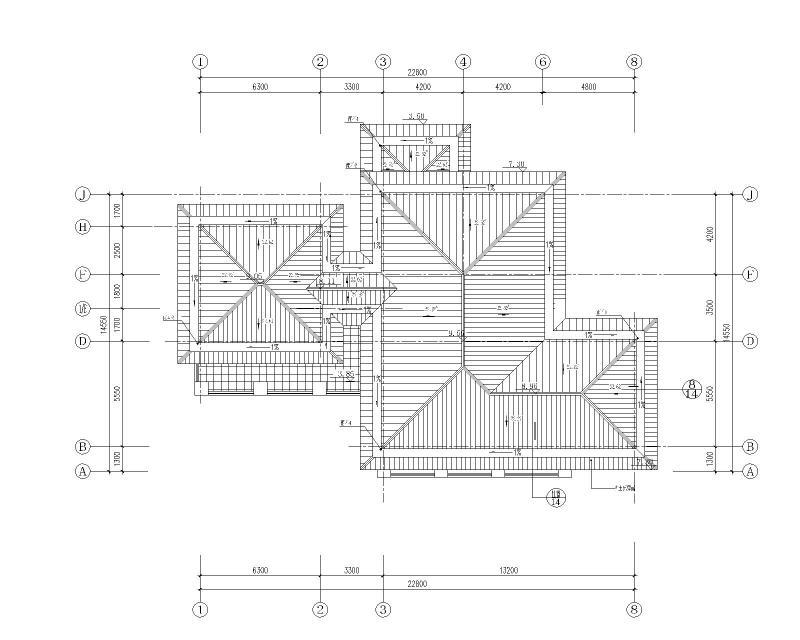

  • 别墅屋顶平面图
    别墅屋顶平面图

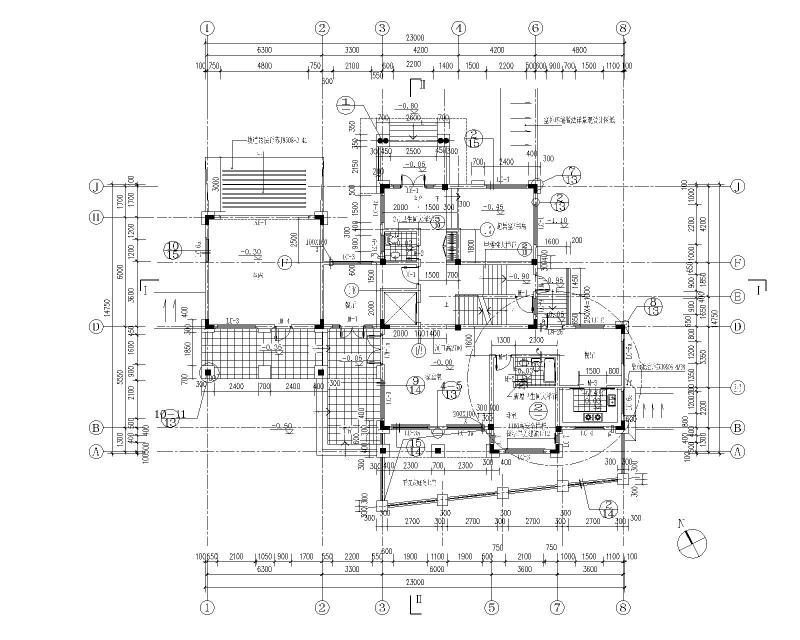

  • 别墅一层平面图
    别墅一层平面图

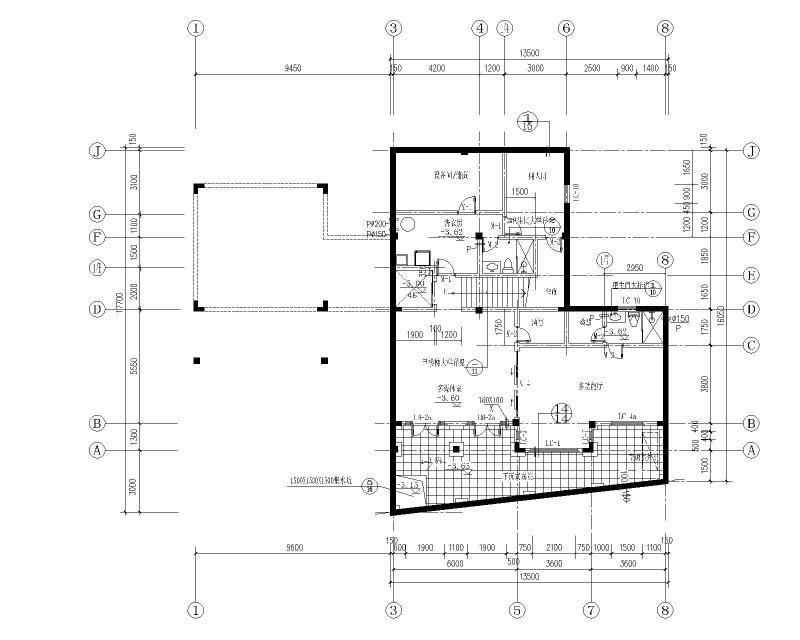

  • 地下室平面图
    地下室平面图
  • 卫生间大样图
    卫生间大样图
以上是部分截图,请下载附件后查看完整高清内容
