长11公里环岛公路照明工程竣工CAD大样图78张（箱式变电站）

资料简介
赚取积分

附件详情

说明
供配电照明工程数量表
供配电系统构成图
1#箱变高压系统图
1#箱变低压配电系统图
2#箱变高压系统图
2#箱变低压配电系统图
3#箱变高压系统图
3#箱变低压配电系统图
4#箱变高压系统图
4#箱变低压配电系统图
5#箱变高压系统图
5#箱变低压配电系统图
6#箱变高压系统图
6#箱变低压配电系统图
7#箱变高压系统图
7#箱变低压配电系统图
8#箱变高压系统图
8#箱变低压配电系统图
9#箱变高压系统图
9#箱变低压配电系统图
10#箱变高压系统图
10#箱变低压配电系统图
照明负荷分布图
道路照明平面图
智能照明节能控制器原理图
照明标准横断面图
箱变内电气设备平面布置与基础图
箱式变接地装置敷设平面图
箱变、路灯和电缆沟布置示意图
路灯大样图
路灯基础大样图
路灯基础与电缆保护管相对位置图
电缆手孔图

附件详情

道路全长11.62公里。供配电照明工程主要建设内容为：箱式变电站（含基础浇筑），12米双挑臂及单挑臂路灯，辅道10米双挑臂路灯，高压电缆YJV22-10KV-3*50，各规格低压电缆，镀锌钢管SC100、SC80及土石方的开挖回填等。
……
该项目主线道路采用两侧对称布置方式，设置在道路两侧的侧分带时，灯杆基础距主车道一侧的路缘石外边缘10cm；辅路路灯基础设置在人行道上时，灯杆基础距机动车道一侧的路缘石外边缘10cm。该项目采用传统工艺施工，由于沿线村庄较多，大量的社会车辆、行人通行，为确保施工安全及过往车辆、行人安全，采取边通车边施工的方案，在实际施工时，沿线设置警示标志、施工前后50米用锥标分离，并派专人指挥。
……
共计78张，设计于近代年

箱变低压配电系统图

智能照明节能控制器原理图

路灯大样图

路灯基础大样图

箱变内电气设备平面布置与基础图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

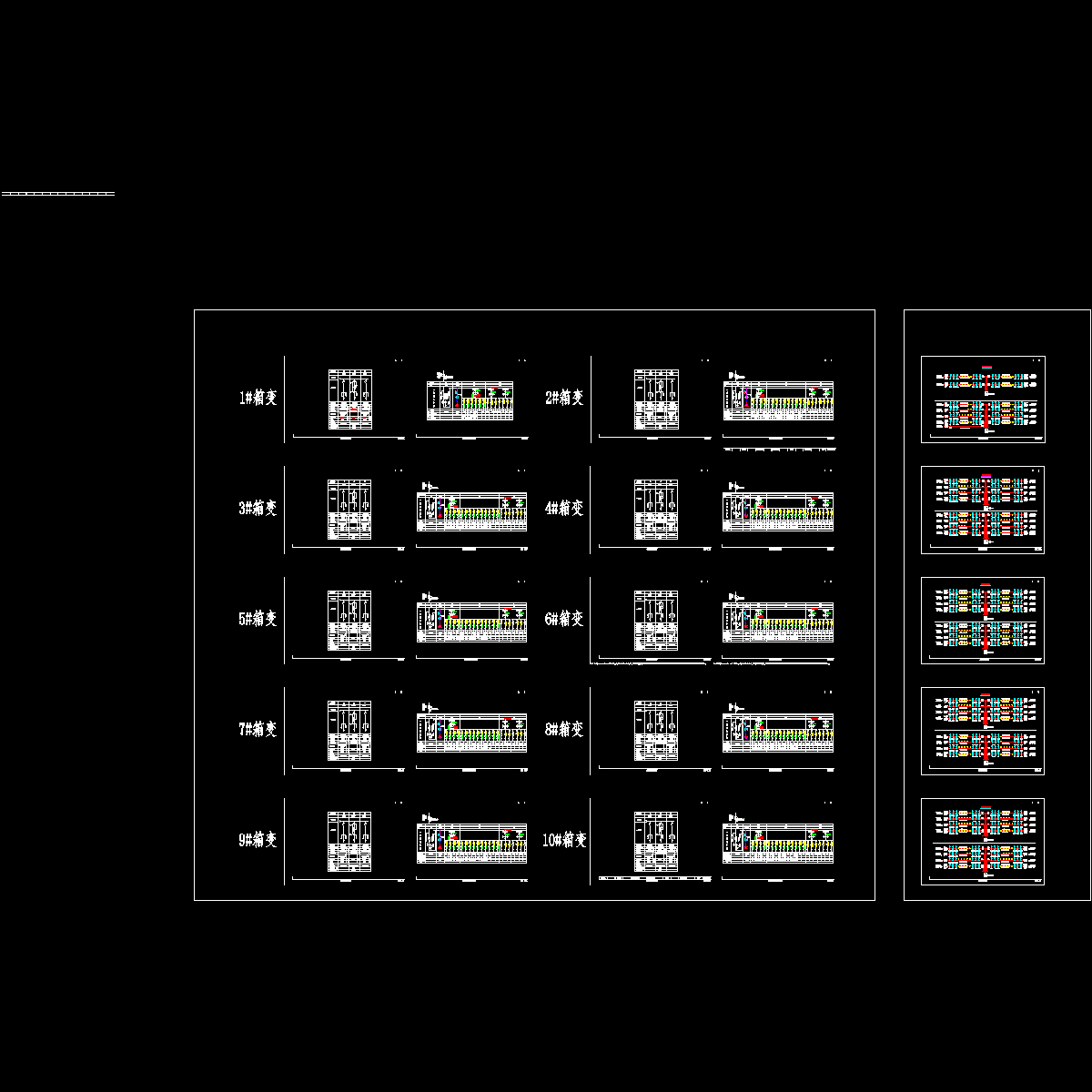

04-24箱变高低压系统图a.dwg
26智能照明节能控制器原理图.dwg

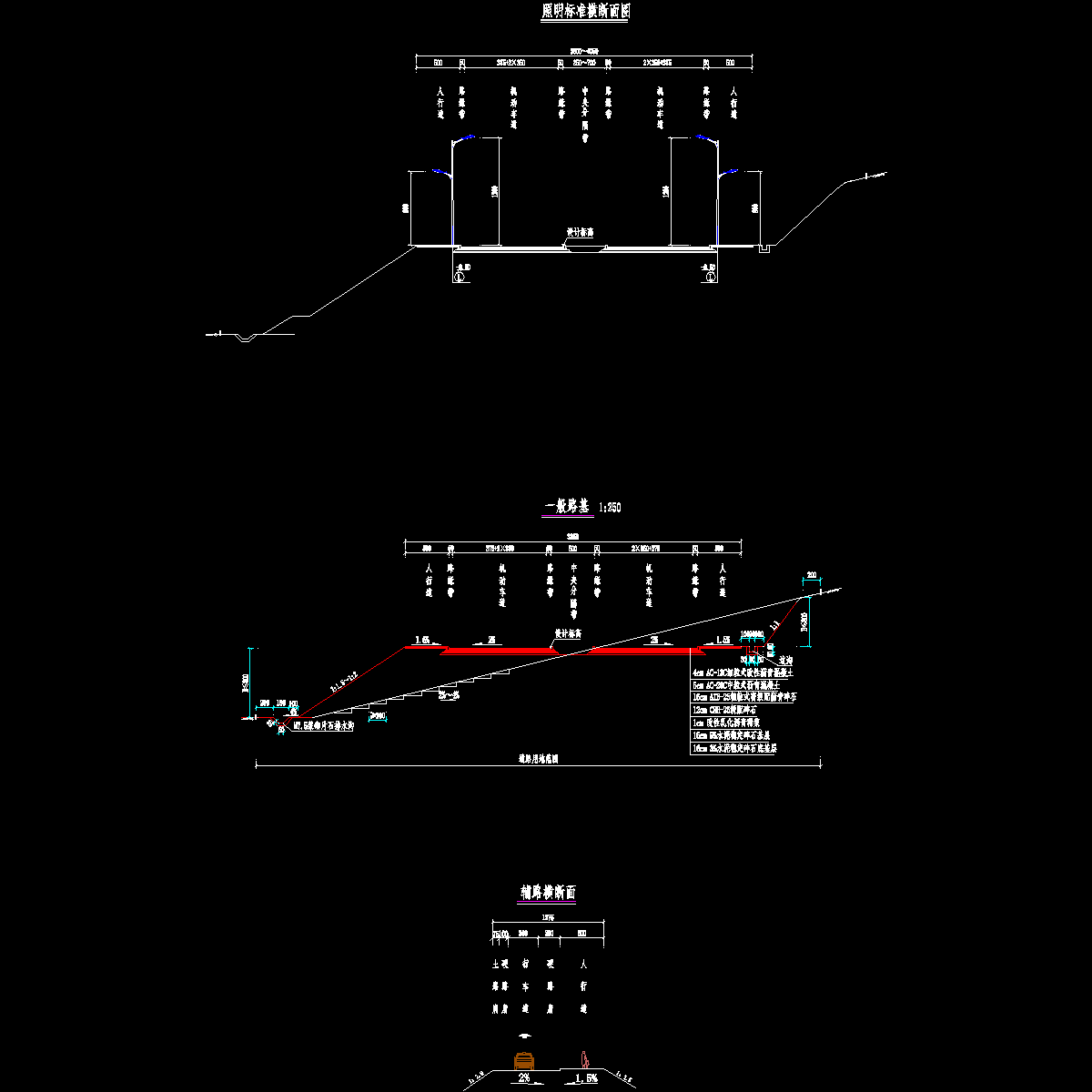

27照明断面图1.dwg

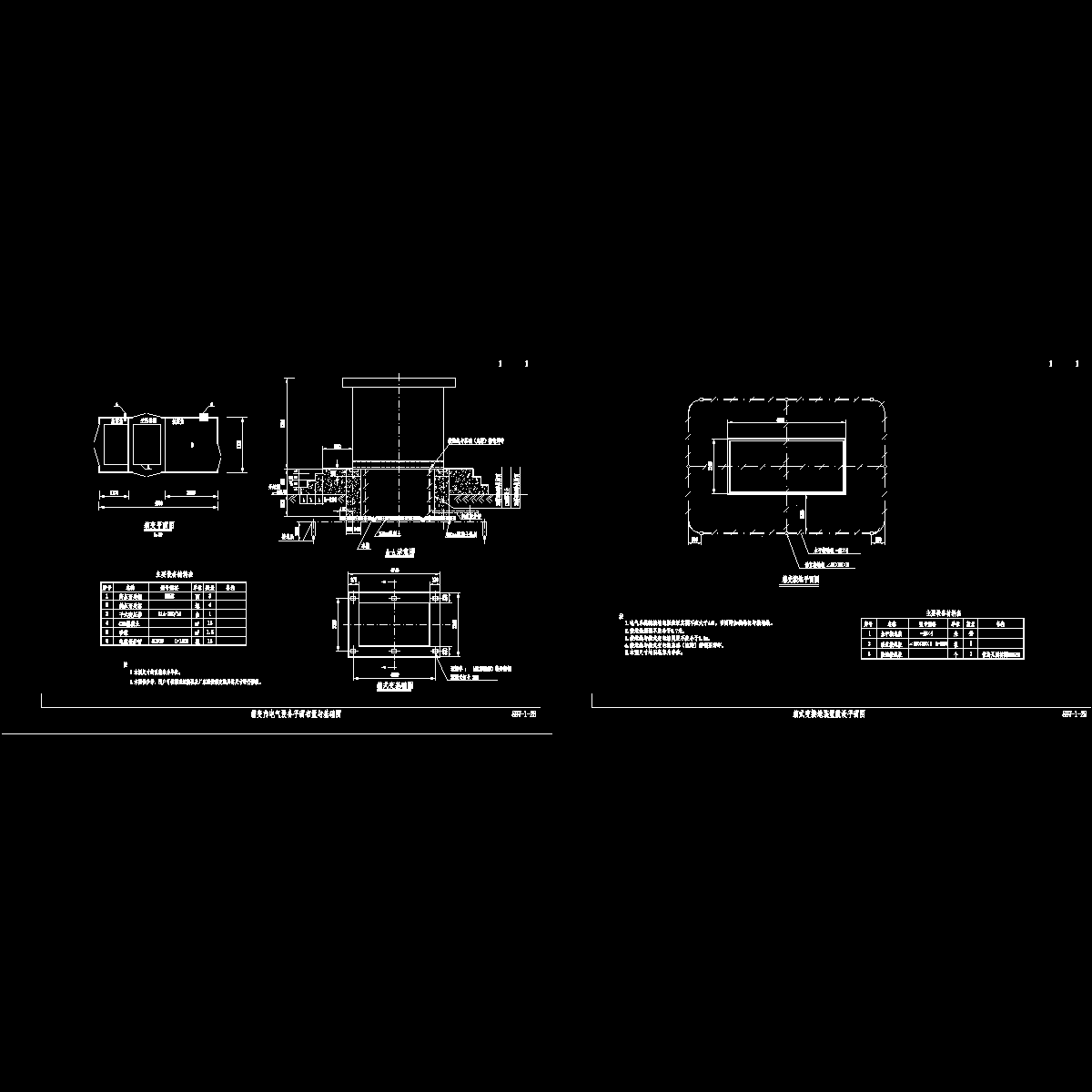

28-29箱变基础设计图.dwg

以上是部分截图，请下载附件后查看完整高清内容
