9层大学图纸书馆、信息中心楼建筑结构施工CAD图纸

资料简介
赚取积分

建筑类别：图书档案馆
档案馆规模：乙级（省辖市）
建筑高度：高层建筑
图纸设计深度：施工图
项目地址：上海
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：25张
建筑面积：57114平方米
用地面积：11391平方米
容积率：1.07平方米
建筑密度：25.8%
绿化率：42.9%
建筑高度：52.7m
地上层数：9层
地下室建筑面积：9756平方米
效果图：无

附件详情

某大学图书馆、信息中心楼建筑结构施工图

基地面积：44100m2
建筑占地面积：11391m2
总建筑面积：57114m2
地上建筑面积：47358m2
底下建筑面积：9756m2
容积率：1.07
建筑覆盖率：25.8%
建筑层数：图书馆：4，信息中心楼：9
建筑高度：图书馆：23.9 信息中心楼52.7米。
抗震设防烈度：7
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共25张图纸
基地面积 44100
知名地产总面积 18926 SQM
知名地产率 42.9%

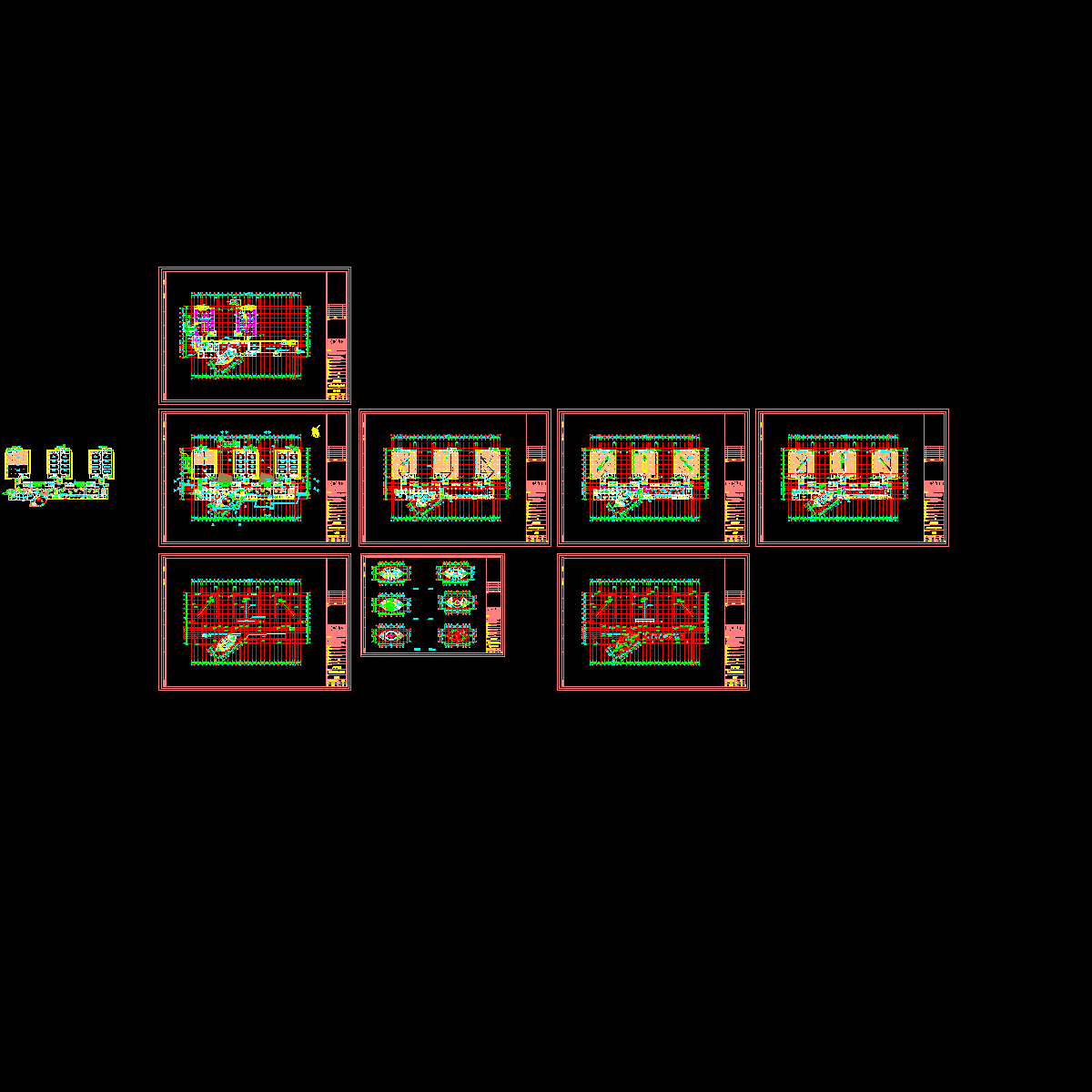

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源

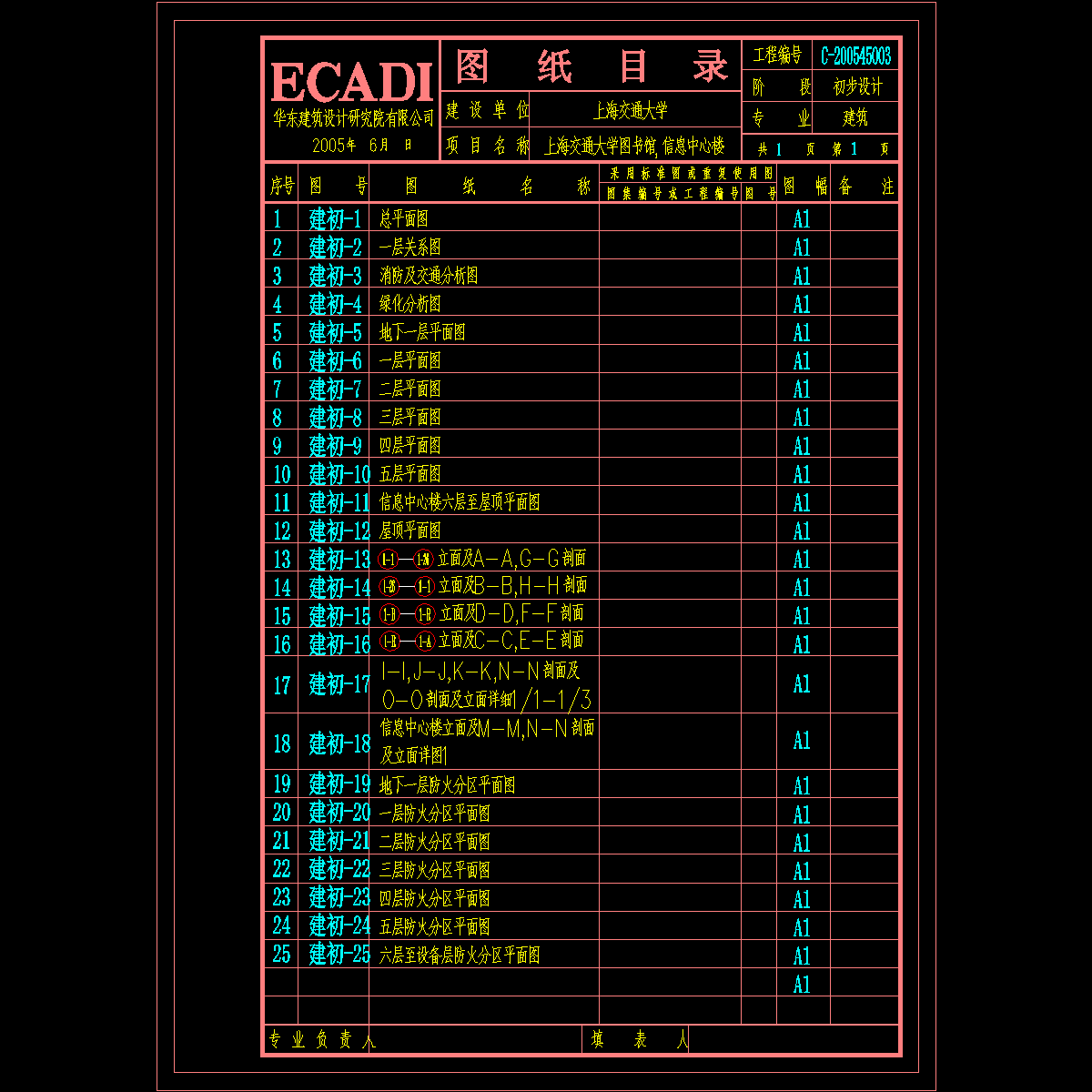

directory.dwg

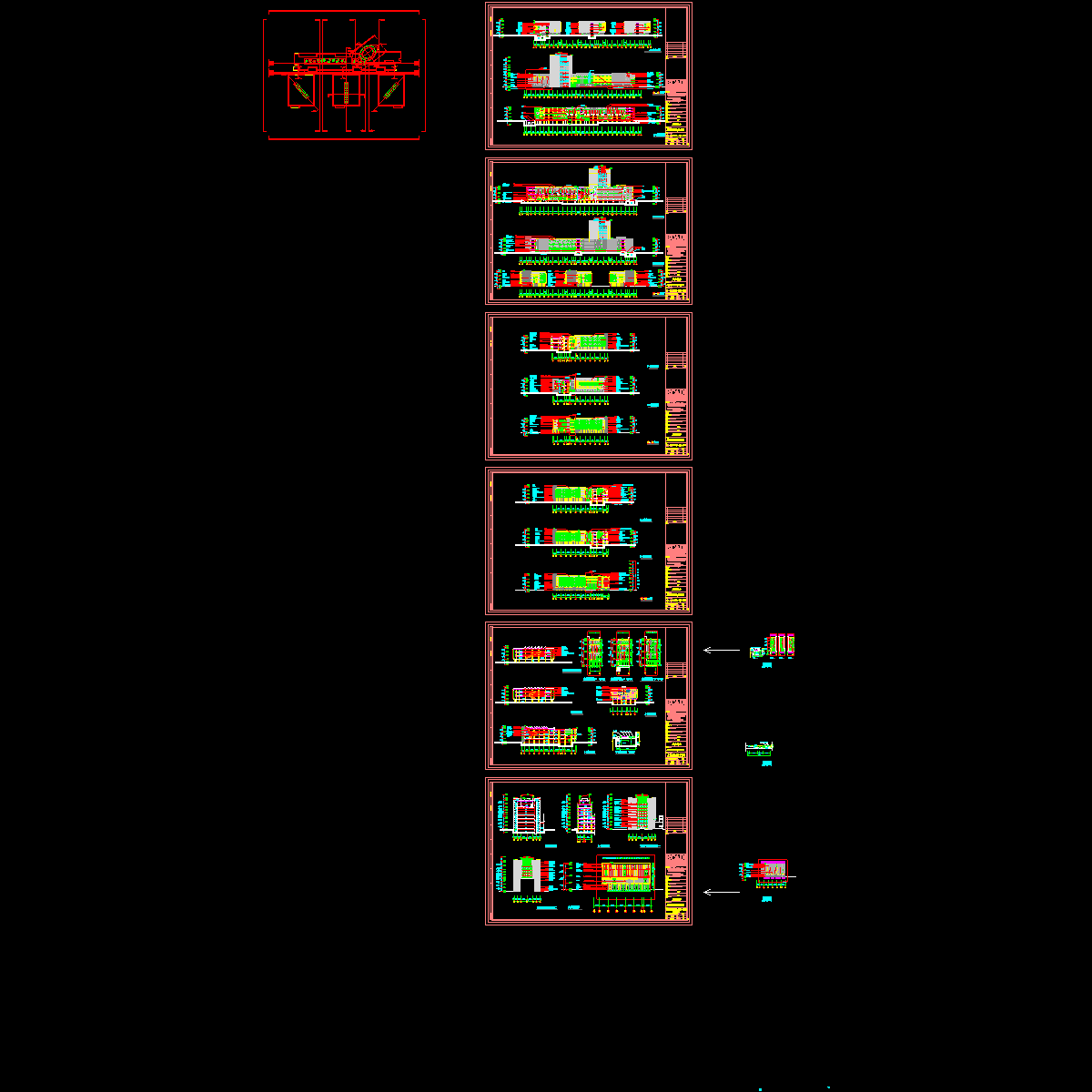

facade--16-2.dwg
fire plan--1.dwg
masterplan-4.dwg
plan-9.dwg
pl-h.dwg

以上是部分截图，请下载附件后查看完整高清内容
