5层电视大学、广播专业学校新区信息中心建筑施工图纸

  • 建筑类别:高校
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:23.4m
  • 地上层数:5层
  • 设计效果图:无

附件详情

建筑地点:江苏省宿迁市
总建筑设计面积:13706.73平方米
工程主体建筑为5层(局部架空层),建筑高度为23.4米
该项目建筑设计结构形式为框架结构,耐火等级为二级,屋面防水等级为Ⅱ级

平面

总图

侧立面图

总图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

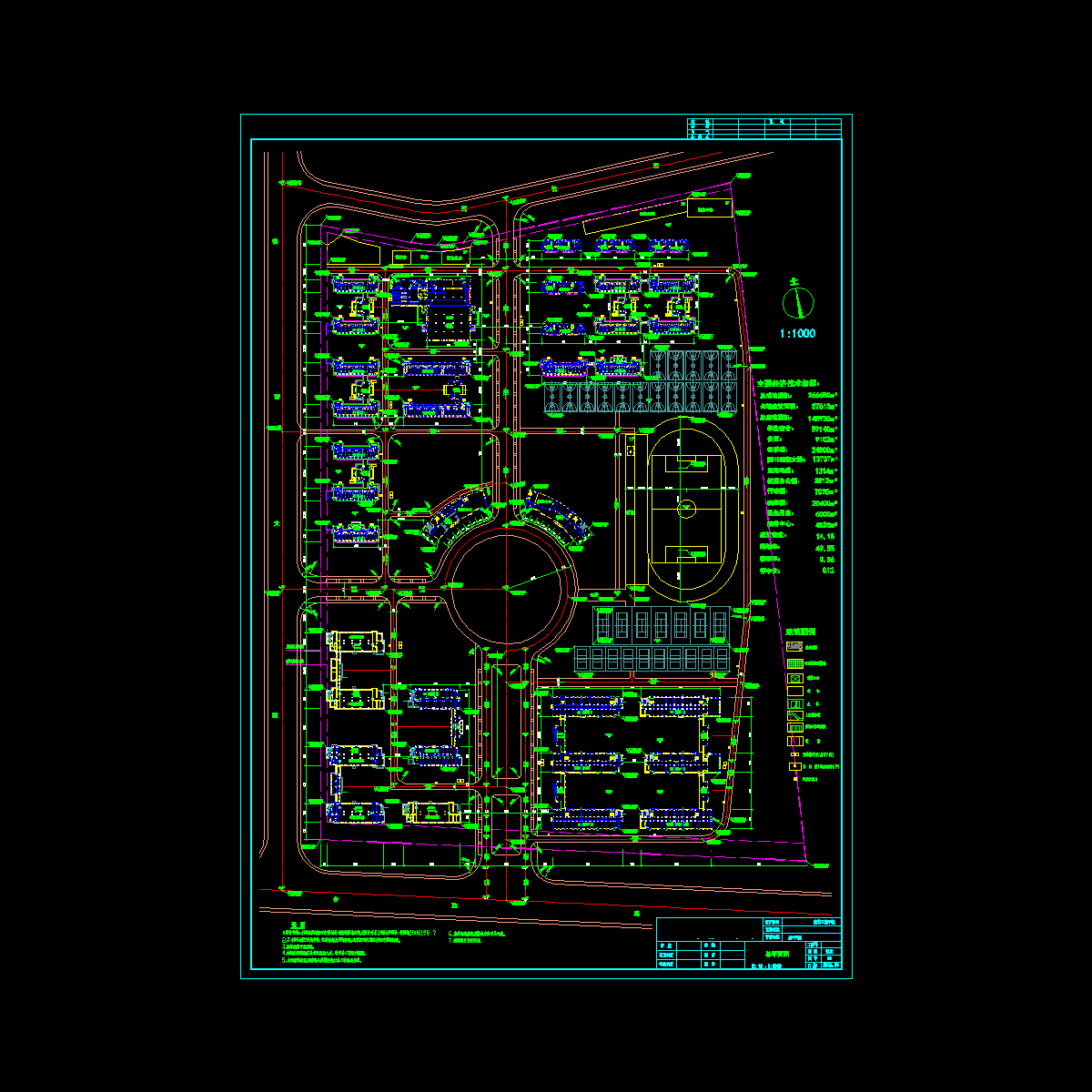

  • 学校总平面图.dwg
    学校总平面图.dwg

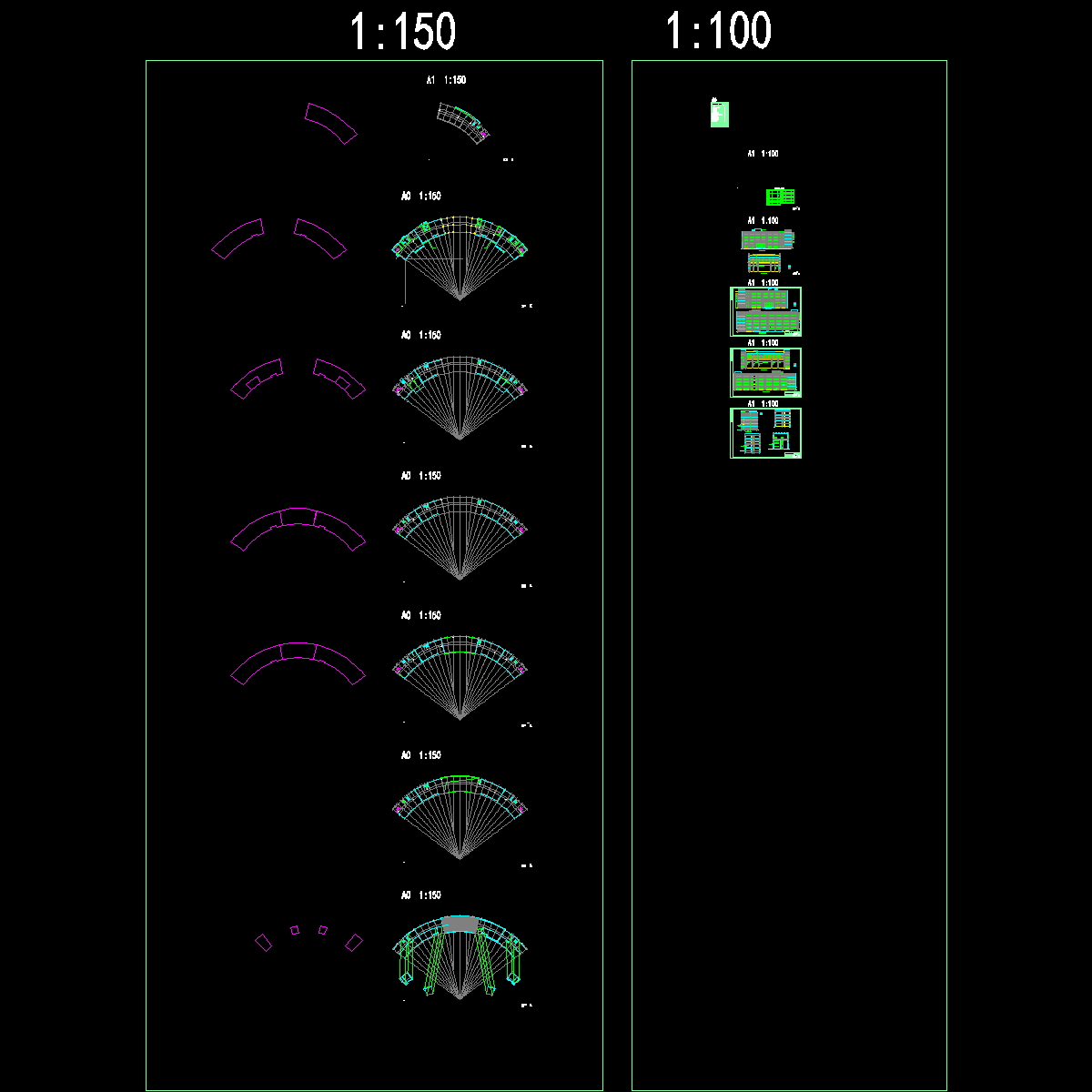

  • 图书楼last.dwg
    图书楼last.dwg

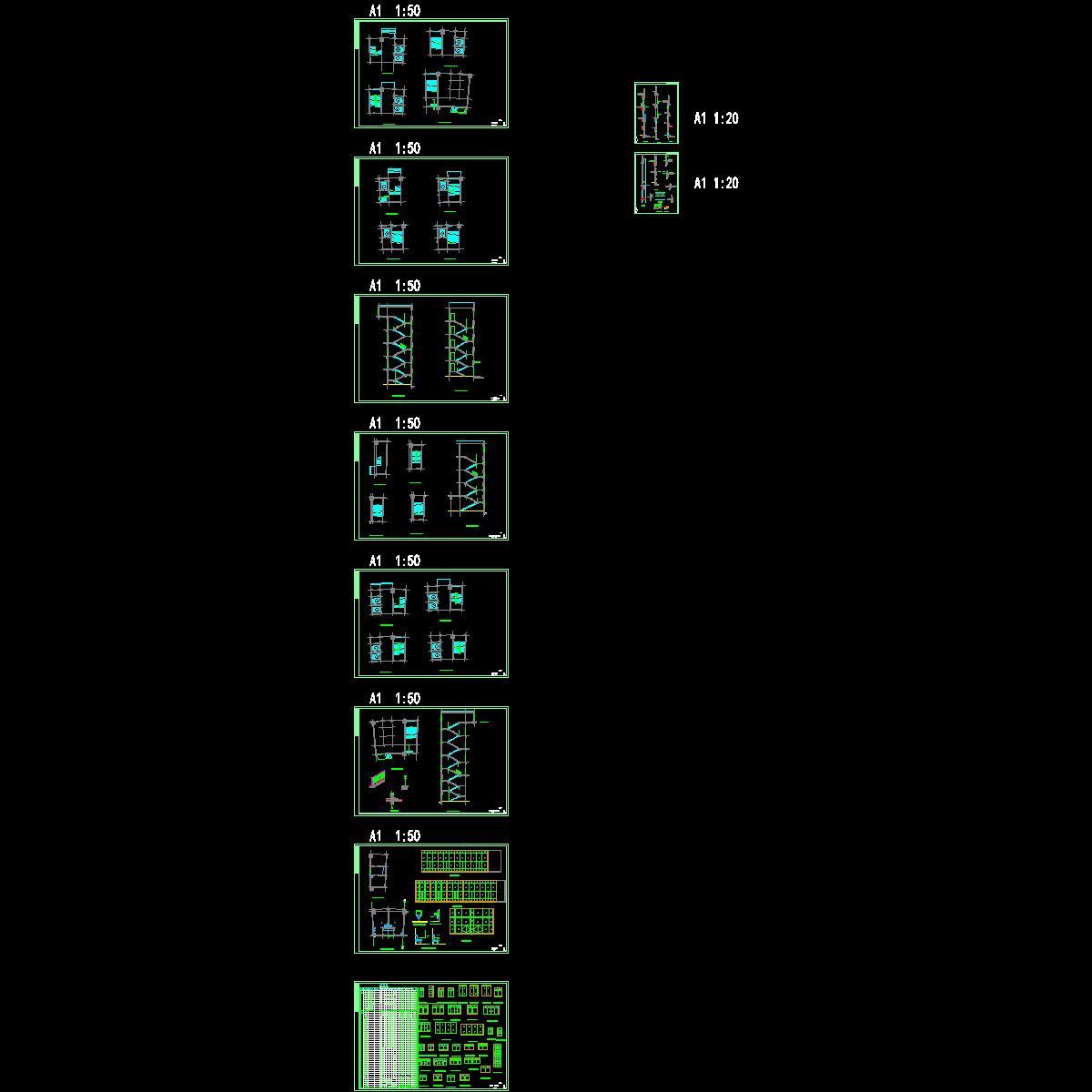

  • 图书楼大样last0901_t6.dwg
    图书楼大样last0901_t6.dwg
以上是部分截图,请下载附件后查看完整高清内容
