28.153528.15m三跨实腹式钢筋混凝土板式拱桥风雨廊人行廊桥CAD大样图55张

  • 位置:四川
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:35m
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥

附件详情

  • 桥梁部分40张:
  • 桥体设计说明6页
  • 廊桥工程计算书7页
  • 平面位置图
  • 总体布置图2
  • 上部结构立面图2
  • 桥墩构造图2
  • 桥台构造图2
  • 桥墩桩基钢筋构造图2
  • 桥墩承台钢筋构造图3
  • 桥墩墩身钢筋构造图5
  • 桥台桩基钢筋构造图2
  • 桥台承台钢筋构造图3
  • 桥台台身钢筋构造图5
  • 边跨主拱圈钢筋构造图2
  • 中跨主拱圈钢筋构造图2
  • 拱上侧墙及填料构造图
  • 桥面板钢筋板构造图
  • 桥梁外表面装饰构造图
  • 桥面铺装构造图
  • 桥梁锥坡构造图
  • 拱圈施工方案图
  • 桥梁主要工程数量表
  • 风雨廊15张:
  • 风雨廊设计说明4页
  • 风雨廊立面布置图3
  • 风雨廊平面、剖面图4
  • 风雨廊侧立面图
  • 风雨廊仰视图
  • 柱及屋面檩条布置图
  • 翼角大样图
  • 栏杆、撑拱大样
  • 挂落及节点连接大样
  • 木结构用材说明
  • 防雷 平面布置图

附件详情

设计依据:《城市桥梁设计规范》(CJJ11-近代);建筑结构荷载规范(GB50009-近代)。
桥面设计荷载:人群4.5kN/m2;桥面宽度:5.5m;桥上风雨廊形式:通透型,风压0.35kN/m2;洪水频率:1%;地震烈度:按VI度设防;桥梁结构设计基准期:100年;桥梁设计安全等级:一级。廊桥为人行廊桥,上部构造为28.15 35 28.15m三跨实腹式钢筋混凝土板式拱桥,边跨主拱圈半径12m,计算跨径20.348m,计算矢高5.637m,矢跨比1/3.610,主拱圈厚度1m;中跨主拱圈半径20m,计算跨径27.692m,计算矢高5.568m,矢跨比1/4.973,主拱圈厚度1m。风雨廊建筑为单层,建筑总高度为6.07m。建筑面积为398m2。屋面为坡屋面,采用木檩条,面层盖灰色素筒瓦。
……
主拱圈为实心板拱,主跨墩中距35m,边跨墩台中距28.15m,桥梁全长102m;直线桥梁,桥梁宽度5.5m。桥墩采用群桩重力式桥墩,桥台为群桩重力式桥台。边跨、中跨主拱圈均采用C40钢筋混凝土板拱,厚1米,宽5.5m,实心板拱圈。桥面板全部采用C40防水混凝土,厚度25cm;桥面铺装层采用3cm厚的青石板 2cm厚M7.5砂浆,总厚度5cm。边跨、中跨主拱圈均按圆弧拱设计,边跨拱轴线半径12m,中跨拱轴线半径20m。全桥共12道结构断缝均采用沥青木板整体隔开,其中对于每跨靠近拱脚处的1条断缝(全桥共6道),桥面板及铺装层在这些结构断缝处必须完全断开(包括钢筋),其余6道结构断缝仅断至桥面板下即可。风雨廊结构采用木结构,单层建筑。桥台采用群桩重力式桥台,承台底面置于卵石层中,桩底均置于中风化泥岩层中,按嵌岩桩进行设计。桩基采用钻孔灌注桩进行施工,桩底清孔情况按良好控制,桩端沉渣厚度按不超过5cm控制。
……
主要材料:混凝土C30、C40。C40细石子防水混凝土。混凝土细骨料采用中粗砂。采用HRB335、HPB235钢筋,钢筋强度标准值分别为235MPa和335MPa。
……
共计55张,附廊桥计算书。设计于近代年

廊桥

桥墩墩身钢筋构造图

中跨主拱圈钢筋构造图

桥梁外表面装饰构造图

风雨廊立面布置图

防雷平面布置图

立面布置图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

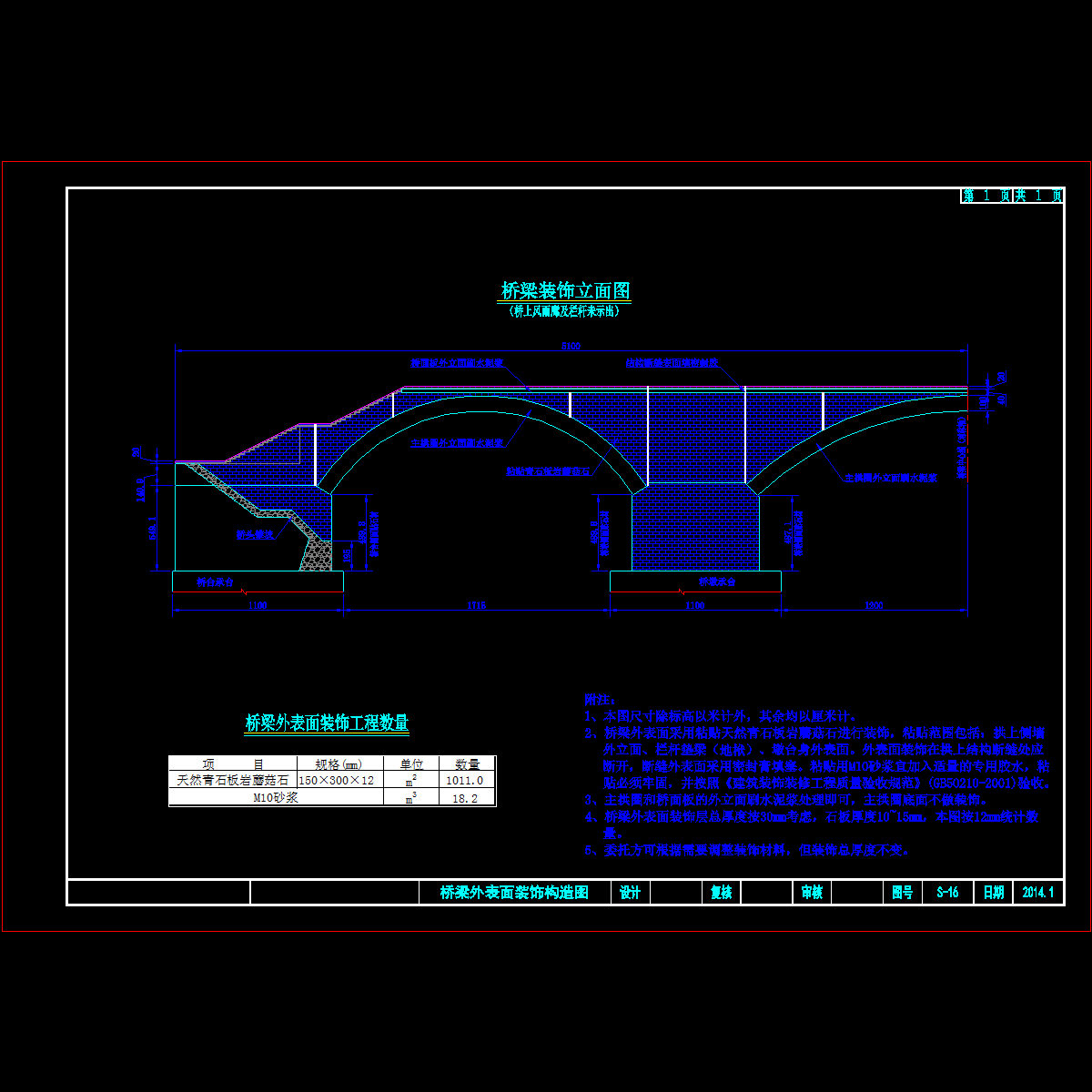

  • s-16桥梁侧面贴砖构造图.dwg
    s-16桥梁侧面贴砖构造图.dwg
  • s-17桥面铺装构造图.dwg
    s-17桥面铺装构造图.dwg

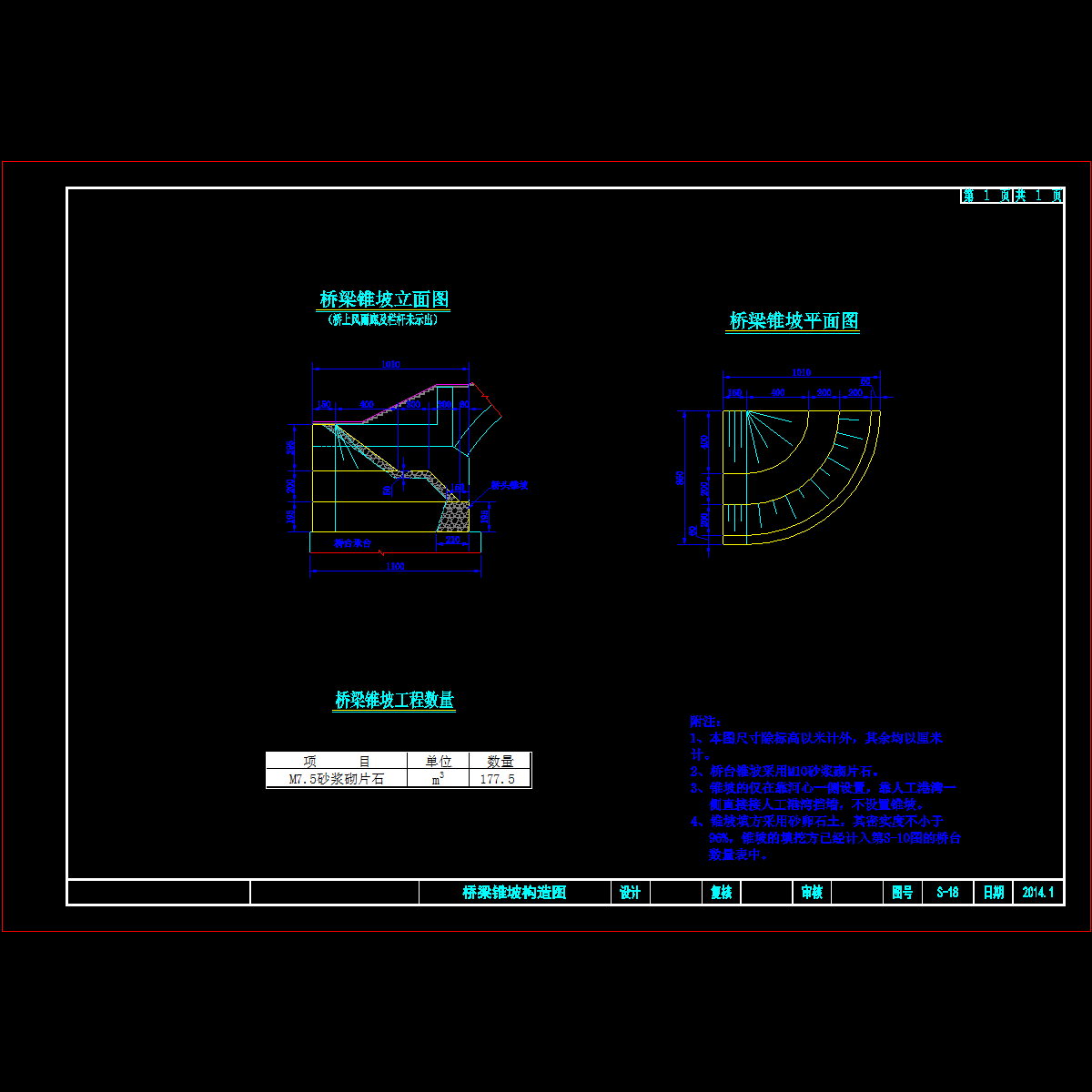

  • s-18桥梁锥坡构造图.dwg
    s-18桥梁锥坡构造图.dwg
  • s01平面位置图.dwg
    s01平面位置图.dwg
  • s02总体布置图.dwg
    s02总体布置图.dwg
  • s03上部结构立面图.dwg
    s03上部结构立面图.dwg
  • s04桥墩构造图.dwg
    s04桥墩构造图.dwg
  • s05桥台构造图.dwg
    s05桥台构造图.dwg
  • s06-08桥墩钢筋图.dwg
    s06-08桥墩钢筋图.dwg
  • s09-11桥台钢筋图.dwg
    s09-11桥台钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
