高层办公楼空调设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:45600平方米
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:集分水器,风机盘管,制冷机组
  • 项目所在地:上海

附件详情

  • 资料目录
  • 图例
  • 设计施工说明
  • 主要设备表

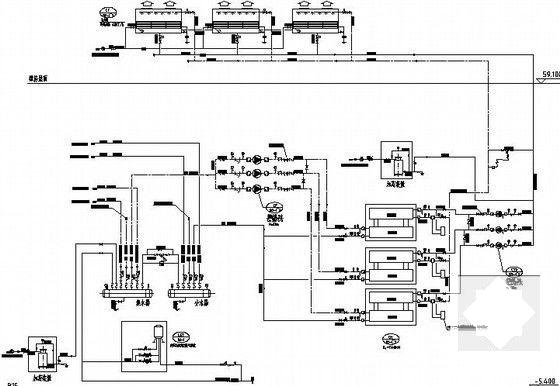

  • 冷冻机房系统流程图
  • 热水锅炉系统原理图
  • 空调通风系统原理图

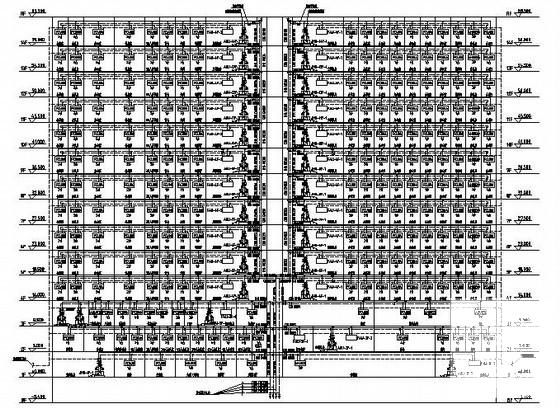

  • 空调水系统原理图
  • 防、排烟系统原理图

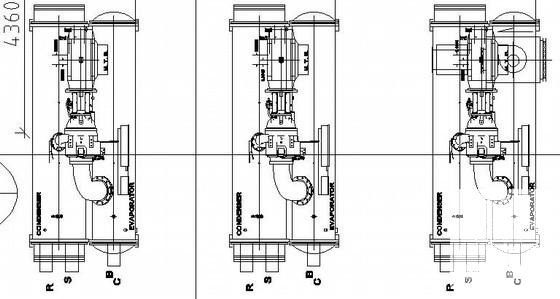

  • 分、集水器详图

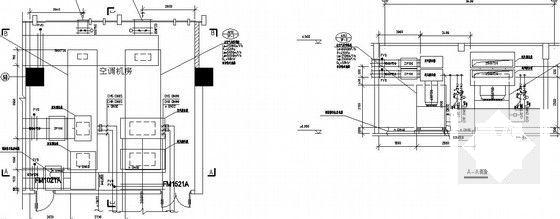

  • 机房详图

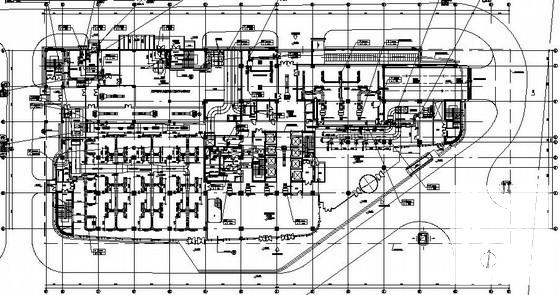

  • 空调通风平面图
  • 空调水管平面图
  • 防排烟平面图

附件详情

一、项目概要:
该项目为上海某办公楼工程,建筑高度为59.55m,总建筑面积约为45600m2,其中:地下一层,面积约为5000m2;地上十四层,面积约为40600m2。地下一层为汽车库及设备机房,地上一层至三层为餐厅、厨房、报告厅、会议室等;四层至十四层为办公用房。
二、设计内容
1. 空调冷源:设置三台螺杆式冷水机组,机房内相应设冷却泵三台、冷冻泵三台及闭式定压膨胀补水装置。冷却塔三台。
2. 空调热源:设置了3台制热量1400kW的热水锅炉;
3. 空调水系统:水系统采用二管制。其中裙房部分采用异程式,主楼部分采用垂直异程水平同程式。空调冷、热水均采用一次泵变流量系统。
4. 空调系统
大空间公共用房采用全空气系统,气流组织采用上送下回或上送上回。会议室、小办公室、包房等等采用风机盘管加新风系统,设置热回收装置充分利用排风中的热能。
5. 通风、防排烟、节能自控等设计......

,图纸共37张。
